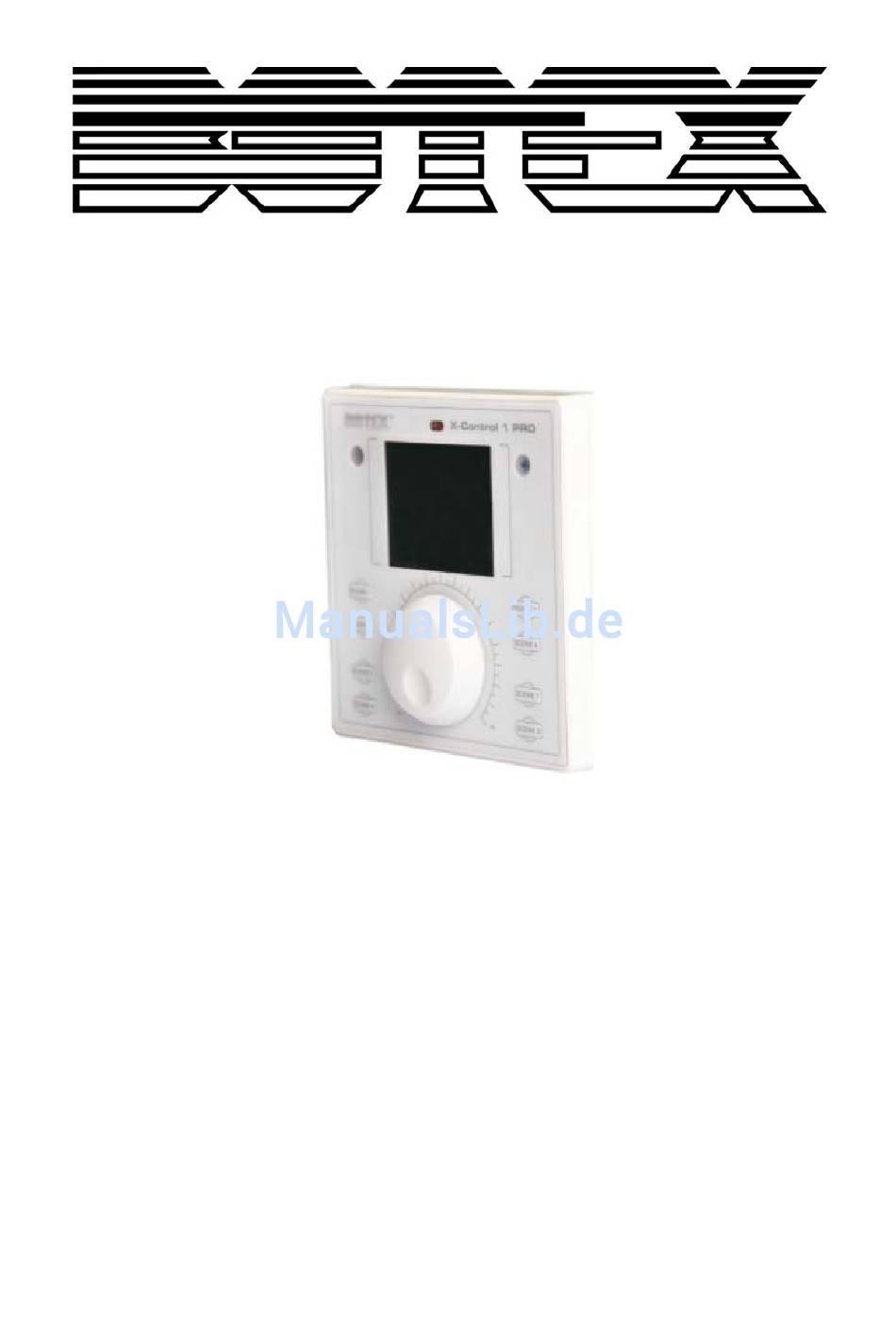

- Seite 1 Bedienungsanleitung X-Control 1 pro...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise .......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Vorteile ............................. 4 2.1. Physische Maße ........................4 Technische Daten ..........................5 Front Ansicht ............................ 6 ... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Vorteile
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Technische Daten
3. Technische Daten Stromeingang DC12-24V, 200 mA min Verbindungen 4pin Terminal für DMX out 4pin Terminal für Link IN/OUT USB Port für Program Updates LCD Display 128 x 160 Zeichen Stromverbrauch Steuerprotokoll Standard DMX-512 (1990) Gehäuse Polykarbonat Zertifikate Klassifizierung IP20 Arbeitstemperatur -10°C - +50°C Lagertemperatur... -
Seite 6: Front Ansicht
4. Front Ansicht 1. LCD Zeigt die aktuelle Aktivität 2. Scene 1-8 Wählt die relevante Szene aus 3. Toggle Ändert die Ausgabe Helligkeit, steuert Menüs etc… 6 / 13... -
Seite 7: Playback Modus
5. Playback Modus Im Playback Modus kann das Toggle Rad dazu benutzt werden die Helligkeit zu ändern. Wenn sie das Toggel Rad drücken können sie eine Szene aufrufen von 1 – 12. Oder sie können direkt einen der Szenen Knöpfe 1-8 drücken um diese Szenen aufzurufen. Es gibt dazu einen Vorschau Balken unter dem LCD der die aktuelle Ausgabe farbig anzeigt. - Seite 8 A: Saturation (Sättigung) B:Hue (Farbe) C: Brightness (Helligkeit) D: All the Hue (Farbe) Die Effektmenüs sollen hier nun näher eleutert warden. Change Effekt Fixed Color Unter Fixed Color können sie die Sättigung und Farbe so ändern wie es im Effekt gewünscht ist. Verlassen sie das Untermenü...
- Seite 9 Der Rainbow Change gibt einen RGB Farbwechsel aus. Die Geschwindigkeit ist anpassbar , ebenso die Richtung, also RGB oder BGR. Zusätzlich kann die Width als Weite eingestellt werden entsprechend der Menge der RGB Kreise im DMX Universum mit 512 Kanälen. Verlassen sie das Untermenü...
-
Seite 10: Save Scene (Szene Speichern)
6.3. Save Scene (Szene speichern) Kopieren oder speichern sie eine Szene auf dem gewünschten Schnellwahlknopf 6.4. Event editieren Date und Time können sie benutzen um die aktuelle Zeit und das aktuelle Datum einzustellen. Unter Timer Setting können sie bis zu 16 Events einsetzen. Diese Events können Szenen starten und stoppen zu spezifischen oder widerkehrenden Terminen. -
Seite 11: Output Preview
Display Mode Dieser Modus erlaubt es dem Benutzer sein bevorzugtes Farbthema für das menü zu nehmen oder einzustellen. 6.6. Output Preview Hier können sie die Ausgabe Vorschau des Programms an bzw abschalten. 6.7. Sprachauswahl (Languange Select) Dieses Menü erlaubt es ihnen die Menüsprache zu ändern. Die Werkseinstellung ist englisch. 6.8. -
Seite 12: Fernbedienung
Program Status: Hier können sie entscheiden, ob es erlaubt ist Programme zu wechseln ohne Passwort oder nicht. Forbidden besagt in diesem Fall, dass kein Zugriff ohne Passwort möglich ist. Factory default: Wenn sie dieses Menü anwählen wird das Gerät auf Werkseinstellungen zurück gesetzt. - Seite 13 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 13 / 13...
