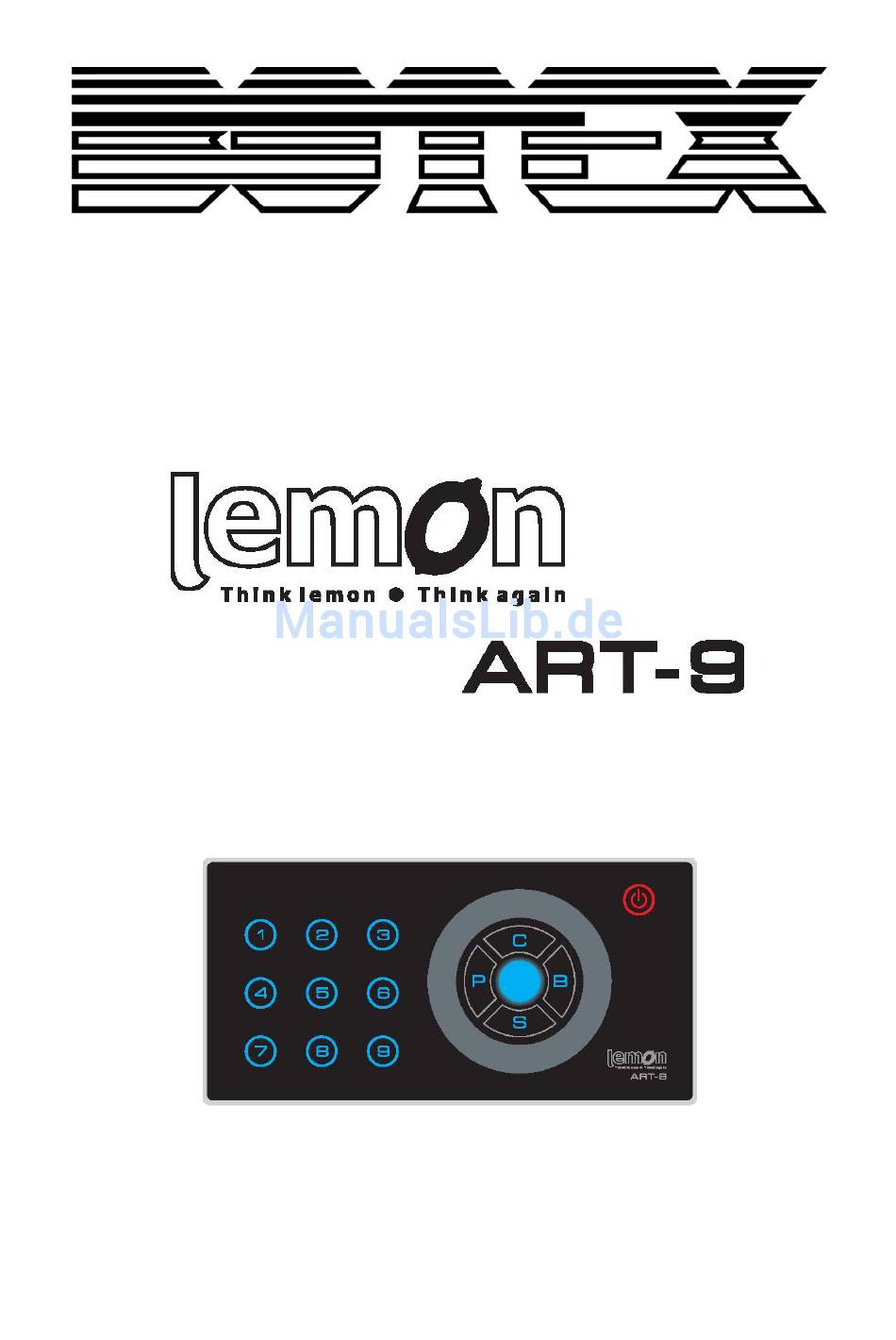

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Anleitung ............................4 2.1. Produktbeschreibung ......................4 2.2. Auspacken ..........................4 Bedienfeldübersicht ........................5 3.1. Rückansicht..........................6 Bedienung............................6 4.1. Vier Funktionen Menü ......................6 4.2. Vorinstallierte Programme......................

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Anleitung

    ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein.

  • Seite 5: Bedienfeldübersicht

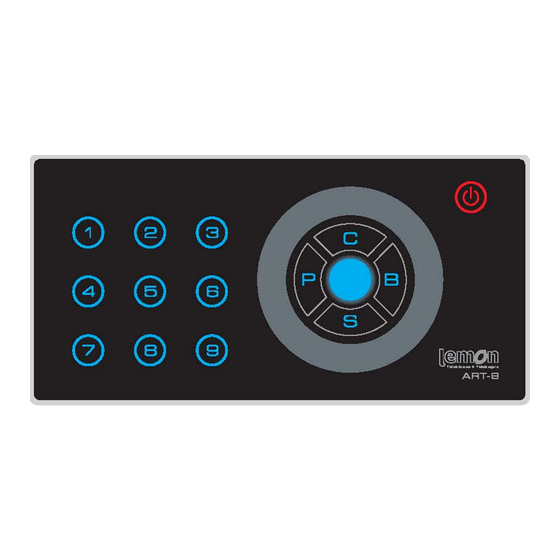

    3. Bedienfeldübersicht 1. Power Taste Menütasten: 2. „C“ Taste Farbeinstellungen 3. „P“ Taste Vorinstallierte Programme 4. „S“ Taste Geschwindigkeitsmenü 5. „B“ Taste Helligkeitseinstellung 6. Ausgabe Anzeige Zeigt die aktuelle Ausgabe an 7. Berührungskreis Um Farb-, Helligkeits-, Geschwindigkeitseinstellungen und Vorinstallierte Programme zu steuern 8.

  • Seite 6: Rückansicht

    3.1. Rückansicht 1. DMX out: 4-pin male Anschlussklemmen 2. PWM out & Power in: 6-pin Anschlussklemmen 4. Bedienung Der Art-9 kann mit einem DC Netzteil oder anderen Spannungen von 12 V bis 24 V verbunden werden. Sobald das Gerät an ein Netzteil angeschlossen ist, leuchten alle LED Anzeigen gleichzeitig auf und das Gerät ist eingeschalten.

  • Seite 7: Helligkeitsanpassung

    4.3. Helligkeitsanpassung In diesem Menü können Sie die Helligkeit durch drehen des Berührungskreises anpassen. Anpassung wird wie folgt. „B“ Taste drücken um ins Menü zu gelangen, die Taste klickt und die Anzeige leuchtet. Drehen Sie den Berührungskreis um die Helligkeit anzupassen. Im Uhrzeigersinn drehen um die Helligkeit zu erhöhen, entgegen dem Uhrzeigersinn drehen um die Helligkeit zu verringern.

  • Seite 8: Auto Mode

    5.1. Auto Mode Im Automatik Modus laufen die vorinstallierten Programme automatisch ab. Die Geschwindigkeit und Helligkeit können eingestellt werden. Bis zu 9 Szenen können aufgenommen und abgespielt werden. Jede Taste entspricht einer Szene. 5.1.1. Szenen Aufnahme Im Automatik Modus können Sie Szenen auf beliebige Taste legen. Wie Sie eine Szene aufnehmen ist wie folgt erklärt.

  • Seite 9: Farbwiedergabe

    5.2.2. Farbwiedergabe Im Manuellen Modus werden die gespeicherten Farben je nach Wunsch abgespielt. Zum Abspielen der aufgenommenen Farben folgen Sie einfach den unten beschriebenen Anweisungen: „C“ Taste drücken um in den Manuellen Modus zu gelangen, die Taste klickt und leuchtet kurz auf.

  • Seite 10: Einrichten Von Farbübergängen

    8. Einrichten von Farbübergängen Um Farbübergänge zu setzen, führen Sie folgende Arbeitsschritte durch: → Berühren Sie die „C“ Taste und halten Sie sie 5 Sekunden lang gedrückt, bis alle LED- Anzeigen einmal aufblinken. Dies weist darauf hin, dass die Farbübergangs-Einstellung eingeklinkt ist.

  • Seite 11: Physische Dimensionen

    → Um die obige Einstellung zu löschen, drücken Sie gleichzeitig die „P“ & „S“- Taste für ca. 10 Sekunden, bis alle Tasten ei mal aufblicken Wenn Sie die obigen Abkürzungen zur selben Zeit löschen wollen, drücken Sie bitte gleichzeitig die „P“- Taste und die „B“-Taste und halten Sie diese für ca. 10 Sekunden, bis alle Anzeigen aufleuchten.
  • Seite 12 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
