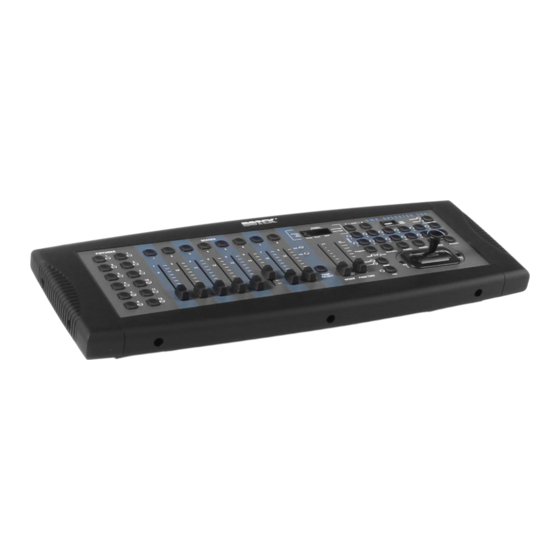

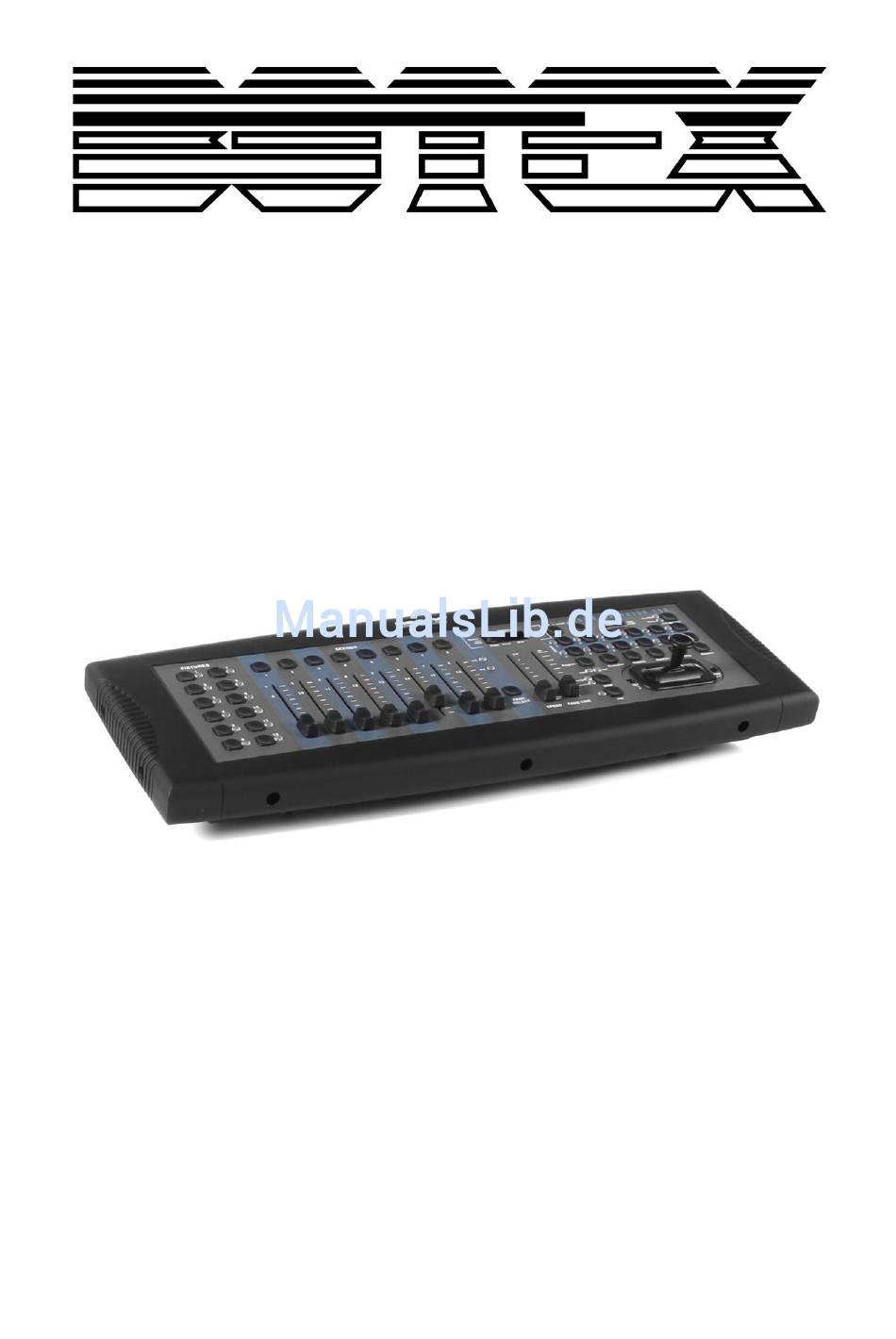

- Seite 1 Bedienungsanleitung Controller DMC DC-192...
-
Seite 2: Inhaltsverzeichnis
Gespeicherte Daten vom USB MEM Stick auf den PC übertragen ........20 10.5. Zurückladen der Daten vom Computer auf den USB MEM Stick ......... 21 10.6. Löschen & Formatieren von Files auf dem Memorystick ............21 10.7. Datenübertragung auf den DMX Controller DC-192 vom MEM Stick ........22 2 / 24... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Übersicht
2. Übersicht 2.1. Frontansicht 1. Fixture Tasten (1 - 12) Zur Auswahl der für die Steuerung relevanten Geräte. 2. Channel Fader (1 - 8) Zur Steuerung der Leistung jedes entsprechenden Gerätekanals. 3. Page Select Taste Zum Umschalten zwischen den Kanälen 1 – 8 und 9 – 16. 4. -
Seite 5: Rückansicht
11. SCENE BANK UP / DOWN Taste Zur Auswahl einer Szenenbank oder eines Chasesteps. Auch zur Ansicht von Dateien auf einem Memorystick. 12. USB Eingang Zur Datensicherung auf einem USB MEM Stick oder über ein ULink-Kabel. Auch für den Betrieb eines entsprechenden USB Geräts. 13. -
Seite 6: Joystick Einstellung
5. MIDI Out Zum Anschluss eines entsprechenden Gerätes. 6. Nebelmaschinenanschluss Zum Anschluss einer passenden Nebelmaschine. 7. 3-Pin (weiblich) XLR DMX Ausgang. Zum Anschluss des ersten Geräts in der Reihe. 8. DC INPUT Hier kann das, im Lieferumfang enthaltene Netzteil angeschlossen werden. (DC9V~15V, 500mA Min.) 9. -
Seite 7: Zuweisen Des Reverse Joysticks (Pan/Tilt Umgekehrt)
gedrückt und drücken dann auf die SCENE Taste, die dem Tilt Fine-Kanal ihres Geräts entspricht. Zum Beispiel, wenn der Tilt Fine-Kanal ihres Geräts 4 ist, sollten Sie die Scene Taste 4 drücken. 6.) Halten Sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display aufhört zu blinken. -
Seite 8: Löschen Von Pan/Tilt Joystick Einstellungen Bei Ausgewählten Geräten
TAP / DISP Taste, so dass das Display TL.XX anzeigt. Halten Sie die MODE Taste gedrückt und drücken dann auf die SCENE Taste, die dem Tilt Fine-Kanal ihres Geräts entspricht. Zum Beispiel, wenn der Tilt Fine-Kanal ihres Geräts 4 ist, sollten Sie die Scene Taste 4 drücken. -
Seite 9: Szenen
5. Szenen 5.1. Aufnahme von Szenen 1.) Halten Sie die PROGRAM Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und sie können die Programm Taste loslassen. 2.) Wählen Sie die Geräte, die Sie in ihre Szene integrieren möchten durch Drücken der FIXTURE Tasten (1 –... -
Seite 10: Kopieren Einer Szene
5.) Führen Sie ihre Veränderungen mit Hilfe der Fader oder des Joysticks. 6.) Drücken Sie die MIDI / REC Taste und dann die SCENE Taste der Szene, die Sie editieren. Alle LEDs werden dreimal aufleuchten, um zu bestätigen, dass ihre neuen Einstellungen gespeichert wurden. -
Seite 11: Alle Szenen Löschen
5.5. Alle Szenen löschen 1.) Schalten Sie den Controller mit dem Power Schalter auf der Rückseite aus. 2.) Halten Sie gleichzeitig die PROGRAM und SCENE BANK DOWN Taste gedrückt und schalten Sie den Controller mit dem Power Schalter wieder ein. Alle LEDs werden dreimal aufblinken, um zu bestätigen, dass alle Szenen gelöscht wurden. -
Seite 12: Audiowiedergabe
5.7. Audiowiedergabe 1.) Drücken Sie die MUSIC / REC Taste, die Anzeige für die automatische Wiedergabe wird im LED Display aufleuchten. Dies zeigt ihnen an, dass Sie nun im automatischen Wiedergabemodus sind. 2.) Drücken Sie die SCENE BANK UP / DOWN Tasten, um eine gewünschte Szenenbank (1 – 30) auszuwählen oder eine CHASE Taste (1 –... -
Seite 13: Aufnahme Einer Szenenbank Auf Einem Chase
6.2. Aufnahme einer Szenenbank auf einem Chase 1.) Halten Sie die PROGRAM Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und Sie können die PROGRAM Taste loslassen. 2.) Wählen Sie eine CHASE Taste, 1 –... -
Seite 14: Chase Steps Löschen
9.) Halten Sie die PROGRAM Taste für etwa 2 Sekunden gedrückt, um den Modus zu verlassen. Sobald die Blackoutanzeige im LED Display blinkt, haben Sie den Programm- Modus verlassen. 6.3.2. Chase Steps löschen 1. Halten Sie die PROGRAM Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. -
Seite 15: Alle Chases Löschen
6.3.4. Alle Chases löschen 1.) Schalten Sie den Controller mit dem Power Schalter auf der Rückseite aus. 2.) Halten Sie gleichzeitig die AUTO / DEL und SCENE BANK DOWN Tasten gedrückt und schalten Sie den Controller mit dem Power Schalter wieder ein. Alle LEDs werden dreimal aufblinken, um zu bestätigen, dass alle Szenen gelöscht wurden. -
Seite 16: Audiowiedergabe
6.4.3. Audiowiedergabe 1.) Drücken Sie die MUSIC / REC Taste, die Anzeige für die Audiowiedergabe wird im LED Display aufleuchten. Dies zeigt ihnen an, dass Sie nun im Audiowiedergabemodus sind. 2.) Drücken Sie die CHASE Tasten (1 – 12), die Sie wiedergeben möchten. Die entsprechende Chase LED sollte aufleuchten und die Wiedergabe starten. -
Seite 17: Midi
9. MIDI 9.1. MIDI Kanal einstellen 1.) Halten Sie die MIDI Taste für 2 Sekunden gedrückt oder bis im LED Display zu sehen ist In:XX. „XX“ steht für den gegenwärtig eingestellten Midikanal. 2.) Verwenden Sie die SCENE BANK UP / DOWN Tasten, um ihren gewünschten Midikanal von 1 bis 16 einzustellen. -
Seite 18: Datentransfer
(Eine Meldung sollte in der unteren rechten Ecke erscheinen, die lautet: „Waiting Receive Data“). 7.) Drücken Sie auf dem DMX Controller DC-192 gleichzeitig die Tasten Scene 7 und Scene 8. Die Datenübertragung wird sofort gestartet. Während der Übertragung blinkt im Display des Controllers „Out“. -
Seite 19: Daten Vom Computer Empfangen (Ulink)
Ende in den USB Port auf der Rückseite ihres DMX Controllers 192. 2.) Schalten Sie den DMX Controller DC-192 mit dem Power Schalter auf der Rückseite aus. 3.) Halten Sie auf dem Controller die Tasten FIXTURE 2, FIXTURE 3 und SCENE 2 gedrückt und schalten Sie ihn dann ein. -
Seite 20: Gespeicherte Daten Vom Usb Mem Stick Auf Den Pc Übertragen
der Memorystick nicht richtig eingesteckt wurde. Bitte wiederholen Sie die Schritte 1 und 2 erneut. HINWEIS: Falls noP erscheint, bedeutet es, dass auf dem Memorystick momentan keine Daten gespeichert sind. Sie können auf jedem der acht verfügbaren Ordner speichern. Falls FL0X erscheint, wobei X für die Filenummer 1 –... -
Seite 21: Zurückladen Der Daten Vom Computer Auf Den Usb Mem Stick
Hauptmenü zurück. Wiederholen Sie die Schritte 5, 6 & 7, um zusätzliche Files auf ihrem Computer zu sichern. 10.5. Zurückladen der Daten vom Computer auf den USB MEM Stick Dieser Vorgang ermöglicht ihnen, ihre gespeicherten Daten von ihrem Computer wieder in ihren Controller zu laden. -
Seite 22: Datenübertragung Auf Den Dmx Controller Dc-192 Vom Mem Stick
Schritt 1 fort. 1.) Stecken Sie den USB MEM Stick in den USB Port ihres DMX Controller DC-192. 2.) Schalten Sie den DMX Controller DC-192 mit dem Power Schalter auf der Rückseite aus. - Seite 23 Stromversorgung Spannung 9-15 V DC, 500 mA min. Anschlüsse XLR in/out 3pol Eingang 1 Midi in/out Steuerung Sound-to-Light DMX512 Anzahl DMX Kanäle Bis zu 192 Softpatch Nein Anzahl Cues Hardware Maße 529 x 170 x 120 mm Gewicht 2,80 kg 23 / 24...
- Seite 24 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 24 / 24...
