Inhaltszusammenfassung für Botex lemon ART-4

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 EINFÜHRUNG ..........................4 2.1. Produktbeschreibung ......................4 2.2. Auspacken ..........................4 2.3. Touch-Interface Überblick ...................... 5 2.4. Rückansicht..........................6 BEDIENUNG........................... 6 3.1. ART-4 Stromversorgung ......................6 3.2.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Einführung

    ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein.

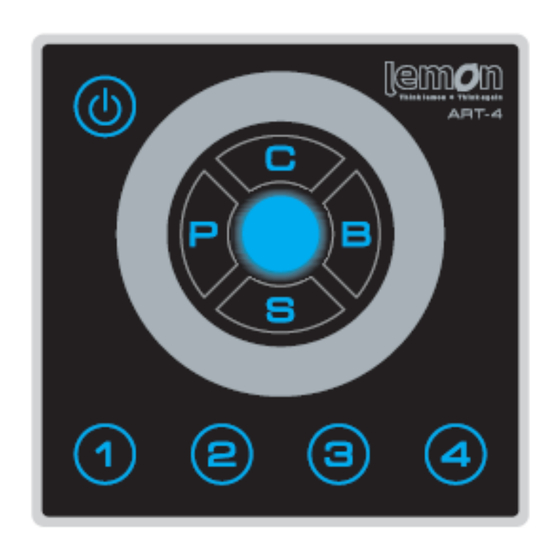

  • Seite 5: Touch-Interface Überblick

    Jeder ART-4 wurde in unserem Unternehmen getestet, bevor er zu Ihnen versendet wurde.. Bitte nehmen Sie sich die Zeit, das Paket genau zu prüfen. Sollten Sie irgendwelche Transportschäden bemerken, informieren Sie bitte umgehend den Spediteur. Sie können sich auch mit Ihrem Händler in Verbindung setzen.

  • Seite 6: Rückansicht

    2.4. Rückansicht 1. DMX out: 4-pin männlich Anschlusselement 2. PWM out und Power in: 6-pin Anschlusselement 3. BEDIENUNG 3.1. ART-4 Stromversorgung Der ART-4 kann an Gleichstrom von 12 – 24 V angeschlossen werden. Wenn das Gerät an den Strom angeschlossen wird, leuchten alle LED-Anzeigen kurz auf und das Gerät ist eingeschaltet.

  • Seite 7: Menü Zum Einstellen Der Helligkeit

    3.2.2. Menü zum Einstellen der Helligkeit Im Menü zum Einstellen der Helligkeit können Sie die Helligkeit durch Drehen des berührungsempfindlichen Wählschalters einstellen. Sie können die Helligkeit folgendermaßen ändern: Berühren Sie die Taste „B“ um das Menü zur Helligkeitseinstellung zu aktivieren. Die Taste klickt und die Anzeige leuchtet.

  • Seite 8: Zwei Modi

    berührungsempfindliche Wählschalter. Das Klicken hört jedoch auf, wenn der berührungsempfindliche Wählschalter den Maximal- bzw. den Minimalwert erreicht. 3.3. Zwei Modi ART-4 hat die folgenden beiden Modi: Auto-Modus und Manueller Modus. Jede Ziffern-Taste kann eine Szene, eine Farbe oder beide Elemente hinterlegt haben. 3.3.1.

  • Seite 9: Manueller Modus

    3.3.2. Manueller Modus Im manuellen Modus können der RGB-Wert und die Helligkeit eingestellt werden. Bis zu vier Farben können in diesem Modus aufgenommen und wiedergegeben werden. Jede Ziffern- Taste entspricht einer Farbe. Farbaufnahme Im manuellen Modus können Sie eine Farbe auf einer gewünschten Ziffern-Taste aufnehmen.

  • Seite 10: Einschalten/Ausschalten Fade-Zeit Einstellen

    Wenn die Tastentöne eingeschaltet sind, hört das Klicken auf, wenn Sie den berührungsempfindlichen Wählschalter auf den Maximal- oder Minimalwert drehen. Wenn die Tastentöne ausgeschaltet sind, werden alle Tasten dreimal aufleuchten, wenn Sie den berührungsempfindlichen Wählschalter auf den Maximal- oder Minimalwert drehen. 4.2.

  • Seite 11: Abkürzungen Einrichten

    Unterschiedliche Tasten stehen für unterschiedliche Fade-Zeiten. In der folgenden Tabelle sind die Fade-Zeiten dargestellt. Taste P/C/B/S 0 s (keine Fade-Zeit) Fade-Zeit 4.4. Abkürzungen einrichten 1. „P“ + „Power“ ( ) Taste (Drücken Sie die „P“ + „Power“ Taste gleichzeitig) Um die Einschalt-Abkürzung einzurichten, berühren Sie gleichzeitig die „P“ und „Power“...

  • Seite 12: Technische Einzelheiten

    5. TECHNISCHE EINZELHEITEN 5.1. Abmessungen EU Version 5.2. Technische Daten Stromversorgung ..........DC 12-24 V Gehäuse ............Polykarbonat DMX out ............4-pin grüne Anreihklemme PWM out ............6-pin grüne Anreihklemme Betriebstemperatur ..........0°C bis +40°C Lagertemperatur ..........-20°C bis +70°C Gewicht ............100g Abmessungen ..........86 (L) x 86 (B) x 15,5 (H) mm Alle Rechte vorbehalten.
  • Seite 13 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 13 / 13...
