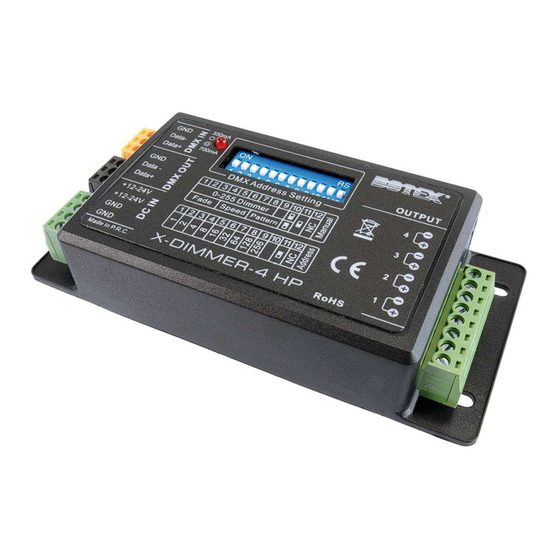

- Seite 1 Bedienungsanleitung Controller LED X-Dimmer 4HP...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bedienung............................5 2.1. Einstellen der Stromstärke ...................... 5 2.2. Adressierung im DMX Modus ....................6 2.3. Manueller Modus ........................7 2.4. Automatischer Modus ......................8 Technische Daten ..........................9 2 / 12... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Lesen Sie die Sicherheitshinweise, sowie die Bedienungsanleitung sorgfältig durch. • Bewahren Sie die Bedienungsanleitung auf. • Beachten Sie alle Warnhinweise. • Beachten Sie die Bedienungsanleitung. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit. - Seite 4 Sicherheit Entfernen Sie nicht die Erdung. Diese dient zu ihrer Sicherheit. Wird die Erdung entfernt, kann es zu Stromschlägen kommen. Zubehör Benutzen sie nur vom Hersteller vorgegebenes Zubehör. ACHTUNG! Der Garantieanspruch erlischt bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden.
-
Seite 5: Bedienung
2. Bedienung 2.1. Einstellen der Stromstärke Bei diesem Gerät kann die Stromstärke, mit Hilfe eines eingebauten Dipswitch, pro Kanal von 350mA auf 700mA umgestellt werden. 1. Nutzen Sie den beiliegenden Schraubendreher um, das Gehäuse, wie in den unteren Bildern zu sehen, zu öffnen. 2. -
Seite 6: Adressierung Im Dmx Modus
2.2. Adressierung im DMX Modus In diesem Modus muss sich der Dipswitch 11 auf der Position „On“ befinden. Die DMX Adresse kann nun eingestellt werden und die Lichtintensität reguliert werden. Die Ausgänge 1-4 werden durch Kanal 1-4 gesteuert. Die DMX Adresse wird durch die Dipswitches 1-9 eingestellt. Die Dipswitches repräsentieren einen binären Wert und ermöglichen eine individuelle Einstellung der Werte 1-511. -
Seite 7: Manueller Modus
2.3. Manueller Modus In diesem Modus muss sich der Dipswitch 10 und 11 auf der Position „Off“ befinden. Nun kann die Intensität des Lichts, der Kanäle 1-4, mit Hilfe der Dipswitches 1-8 geregelt, von 0-255 geregelt werden. Die Dipswitches repräsentieren einen binären Wert und ermöglichen eine individuelle Einstellung der Werte 0-255. -
Seite 8: Automatischer Modus
2.4. Automatischer Modus In diesem Modus muss sich der Dipswitch 10 auf der „On“ und der Dipswitch 11 auf der Position „Off“ befinden. Mit dem Dipswitch 1-3 wird die Fadezeit, mit dem Dipswitch 4-6 die Geschwindigkeit und mit dem Dipswitch 7-9 werden die Patterns eingestellt. In der folgenden Tabelle wird aufgezeigt, welche Einstellung zu welchem Ergebnis führt. -
Seite 9: Technische Daten
3. Technische Daten Stromversorgung Spannung 12-24V DC Anschlüsse Strom out 350/700A XLR in/out Klemmkontakt Steuerung Sound-to-Light Nein Automatik DMX512 Anzahl Kanäle 4 (RGBW) Hardware Maße 115 x 54 x 23 mm Gewicht 0,10 kg 9 / 12... - Seite 10 10 / 12...
- Seite 11 11 / 12...
- Seite 12 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
