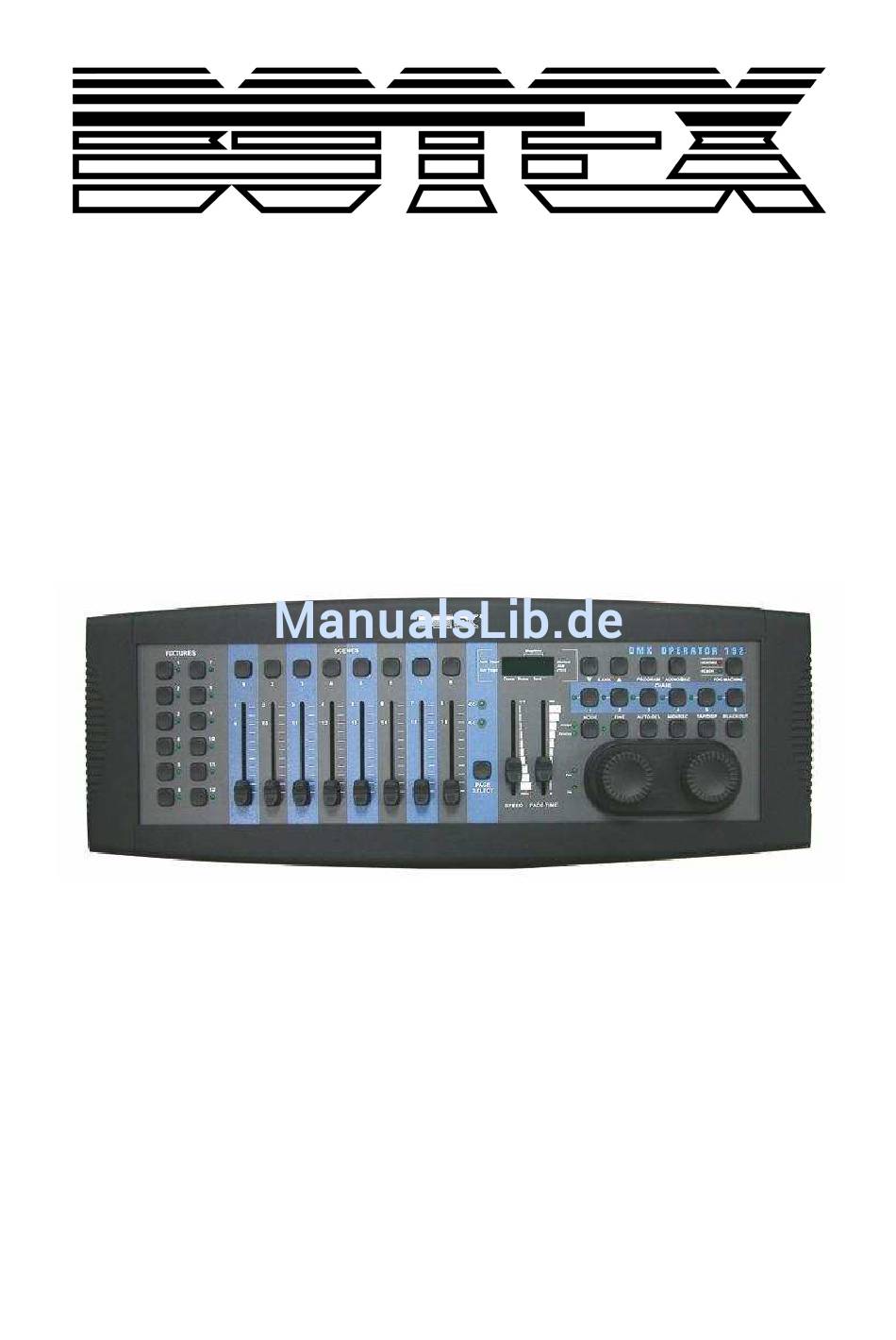

- Seite 1 Bedienungsanleitung DMX OPERATOR 192...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 4 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............4 Einleitung ............................5 Hauptfunktionen ..........................5 Steuerung und Funktionen ....................... 6 4.1. Front Panel Überblick ......................6 4.2. Rear Panel Überblick ....................... 7 Joystick Einstellung .......................... 8 5.1. - Seite 3 Gespeicherte Daten vom USB MEM Stick auf den PC übertragen ........23 12.5. Zurückladen der Daten vom Computer auf den USB MEM Stick ......... 24 12.6. Löschen & Formatieren von Files auf dem Memorystick ............24 12.7. Datenübertragung auf den DMX Operator 192 vom MEM Stick ........... 25 3 / 26...
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 5: Einleitung
2. Einleitung Herzlichen Glückwunsch zum Erwerb des DMX CONTROLLERS 192. Dieser Controller ist eine Erweiterung des einfach zu bedienenden DMX OPERATOR 192. Wir haben 6 zusätzliche Chase Memory Tasten hinzugefügt, wodurch sie nun insgesamt mit 12 Tasten arbeiten können. Darüberhinaus haben wir einen USB Eingang integriert über den sie ein USB Gerät anschließen und betreiben sowie ihre Programme und Einstellungen auf unserem optionalen USB-... -
Seite 6: Steuerung Und Funktionen

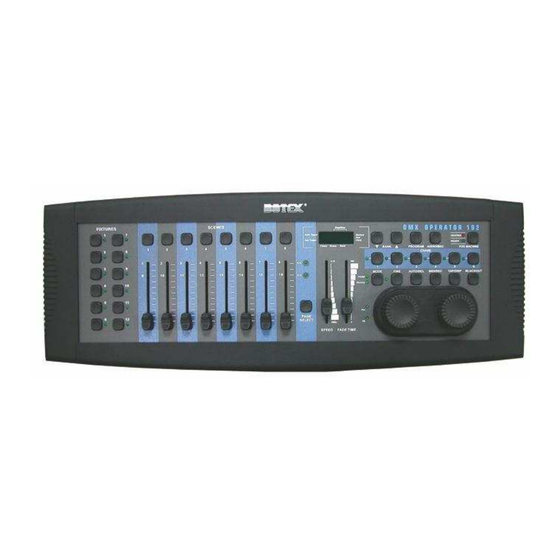

4. Steuerung und Funktionen 4.1. Front Panel Überblick 1. Fixture Tasten (1 - 12) Zur Auswahl der für die Steuerung relevanten Geräte. 2. Channel Fader (1 - 8) Zur Steuerung der Leistung jedes entsprechenden Gerätekanals. 3. Channel Bank Taste Zum Umschalten zwischen den Kanälen 1 – 8 und 9 – 16. 4. -
Seite 7: Rear Panel Überblick
11. Scene Bank HOCH/RUNTER Taste Zur Auswahl einer Szenenbank oder eines Chasesteps. Auch zur Ansicht von Dateien auf einem Memorystick. 12. USB Eingang Zur Datensicherung auf einem USB MEM Stick oder über ein ULink-Kabel. Auch für den Betrieb eines entsprechenden USB Geräts. 13. -
Seite 8: Joystick Einstellung
5. Joystick Einstellung 5.1. Zuweisen des Joysticks 1.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und sie können die Programm Taste loslassen. 2.) Halten sie die MODE Taste gedrückt und drücken sie auf die FINE Taste. -
Seite 9: Zuweisen Des Reverse Joysticks (Pan/Tilt Umgekehrt)
5.2. Zuweisen des Reverse Joysticks (Pan/Tilt umgekehrt) 1.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und sie können die Programm Taste loslassen. 2.) Halten sie die MODE Taste gedrückt und drücken sie auf die FINE Taste. -
Seite 10: Löschen Von Pan/Tilt Joystick Einstellungen Bei Ausgewählten Geräten
7.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display aufhört zu blinken. Sobald die Blackoutanzeige blinkt, ist der Programm-Modus deaktiviert. 5.3. Löschen von Pan/Tilt Joystick Einstellungen bei ausgewählten Geräten 1.) Halten sie die Programm Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. -
Seite 11: Szenen
7. Szenen 7.1. Aufnahme von Szenen 1.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und sie können die Programm Taste loslassen. 2.) Wählen sie die Geräte, die sie in ihre Szene integrieren möchten durch Drücken der Fixture Tasten (1 –... -
Seite 12: Kopieren Einer Szene
5.) Führen sie ihre Veränderungen mit Hilfe der Fader, des Joysticks oder der Data Wheels durch. 6.) Drücken sie die Midi/Rec Taste und dann die Scene Taste der Szene, die sie editieren. Alle LEDs werden dreimal aufleuchten, um zu bestätigen, dass ihre neuen Einstellungen gespeichert wurden. -
Seite 13: Alle Szenen Löschen
7.5. Alle Szenen löschen 1.) Schalten sie den Operator mit dem Power Schalter auf der Rückseite aus. 2.) Halten sie gleichzeitig die Programm und Scene Bank UNTEN Tasten gedrückt und schalten sie den Operator mit dem Power Schalter wieder ein. Alle LEDs werden dreimal aufblinken, um zu bestätigen, dass alle Szenen gelöscht wurden. -
Seite 14: Audiowiedergabe
7.7. Audiowiedergabe 1.) Drücken sie die Music/Rec Taste, die Anzeige für die automatische Wiedergabe wird im LED Display aufleuchten. Dies zeigt ihnen an, dass sie nun im automatischen Wiedergabemodus sind. 2.) Drücken sie die Scene Bank HOCH/RUNTER Tasten, um eine gewünschte Szenenbank (1 –... -
Seite 15: Aufnahme Einer Szenenbank Auf Einem Chase
8.2. Aufnahme einer Szenenbank auf einem Chase 1.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und sie können die Programm Taste loslassen. 2.) Wählen sie eine Chase Taste, 1 –... -
Seite 16: Chase Steps Löschen
9.) Halten sie die Program Taste für etwa 2 Sekunden gedrückt, um den Modus zu verlassen. Sobald die Blackoutanzeige im LED Display blinkt, haben sie den Programm-Modus verlassen. 8.3.2. Chase Steps löschen 1. Halten sie die Program Taste für etwa 2 Sekunden gedrückt oder bis die PROG Anzeige im LED Display blinkt. -
Seite 17: Alle Chases Löschen
8.3.4. Alle Chases löschen 1.) Schalten sie den Operator mit dem Power Schalter auf der Rückseite aus. 2.) Halten sie gleichzeitig die Auto/Del und Scene Bank UNTEN Tasten gedrückt und schalten sie den Operator mit dem Power Schalter wieder ein. Alle LEDs werden dreimal aufblinken, um zu bestätigen, dass alle Szenen gelöscht wurden. -
Seite 18: Audiowiedergabe
8.4.3. Audiowiedergabe 1.) Drücken sie die Music/Rec Taste, die Anzeige für die Audiowiedergabe wird im LED Display aufleuchten. Dies zeigt ihnen an, dass sie nun im Audiowiedergabemodus sind. 2.) Drücken sie die Chase Tasten (1 – 12), die sie wiedergeben möchten. Die entsprechende Chase LED sollte aufleuchten und die Wiedergabe starten. -
Seite 19: Midi
MIDI 11.1. MIDI Kanal einstellen 1.) Halten sie die Midi Taste für 2 Sekunden gedrückt oder bis im LED Display zu sehen ist „In:XX“. „XX“ steht für den gegenwärtig eingestellten Midikanal. 2.) Verwenden sie die Scene Bank HOCH/RUNTER Tasten, um ihren gewünschten Midikanal von 1 bis 16 einzustellen. -
Seite 20: Datentransfer
(Eine Meldung sollte in der unteren rechten Ecke erscheinen, die lautet: „Waiting Receive Data“). 7.) Drücken sie auf dem DMX Operator 192 gleichzeitig die Tasten Scene 7 und Scene 8. Die Datenübertragung wird sofort gestartet. Während der Übertragung blinkt im Display des Operators „Out“. -
Seite 21: Daten Vom Computer Empfangen (Ulink)
1.) Schieben sie den einen Stecker, den mit der LED Anzeige, in den USB Port ihres Computers und das andere Ende in den USB Port auf der Rückseite ihres DMX Operators 192. 2.) Schalten sie den DMX Operator 192 mit dem Power Schalter auf der Rückseite aus. -
Seite 22: Daten Vom Controller Auf Den Memorystick Übertragen (Usb Mem Stick)
Stick geliefert wurde, installieren. Falls sie das noch nicht getan haben, tun sie das zuerst und fahren dann mit dem unteren Schritt 1 fort. 1.) Stecken sie den USB MEM Stick in den USB Port ihres DMX Operator 192. 2.) Schalten sie den DMX Operator 192 mit dem Power Schalter auf der Rückseite aus. -
Seite 23: Gespeicherte Daten Vom Usb Mem Stick Auf Den Pc Übertragen
12.4. Gespeicherte Daten vom USB MEM Stick auf den PC übertragen Dieser Vorgang ermöglicht es ihnen, gespeicherte Daten von ihrem USB Memorystick auf ihren Computer zu übertragen. Sie müssen zunächst die Usave-Applikation und den USB Treiber, der zusammen mit dem USB MEM Stick geliefert wurde, installieren. Falls sie das noch nicht getan haben, tun sie das zuerst und fahren dann mit dem unteren Schritt 1 fort. -
Seite 24: Zurückladen Der Daten Vom Computer Auf Den Usb Mem Stick
12.5. Zurückladen der Daten vom Computer auf den USB MEM Stick Dieser Vorgang ermöglicht ihnen, ihre gespeicherten Daten von ihrem Computer wieder in ihren Controller zu laden. Sie müssen zunächst die USave-Applikation und den USB Treiber, der zusammen mit dem USB MEM Stick geliefert wurde, installieren. Falls sie das noch nicht getan haben, tun sie das zuerst und fahren dann mit dem unteren Schritt 1 fort. -
Seite 25: Datenübertragung Auf Den Dmx Operator 192 Vom Mem Stick
12.7. Datenübertragung auf den DMX Operator 192 vom MEM Stick Dieser Vorgang ermöglicht es ihnen, Daten von ihrem USM Memorystick auf den DMX Operator 192 zu übertragen. Sie müssen zunächst die USave-Applikation und den USB Treiber, der zusammen mit dem USB MEM Stick geliefert wurde, installieren. Falls sie das noch nicht getan haben, tun sie das zuerst und fahren dann mit dem unteren Schritt 1 fort. - Seite 26 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 26 / 26...
