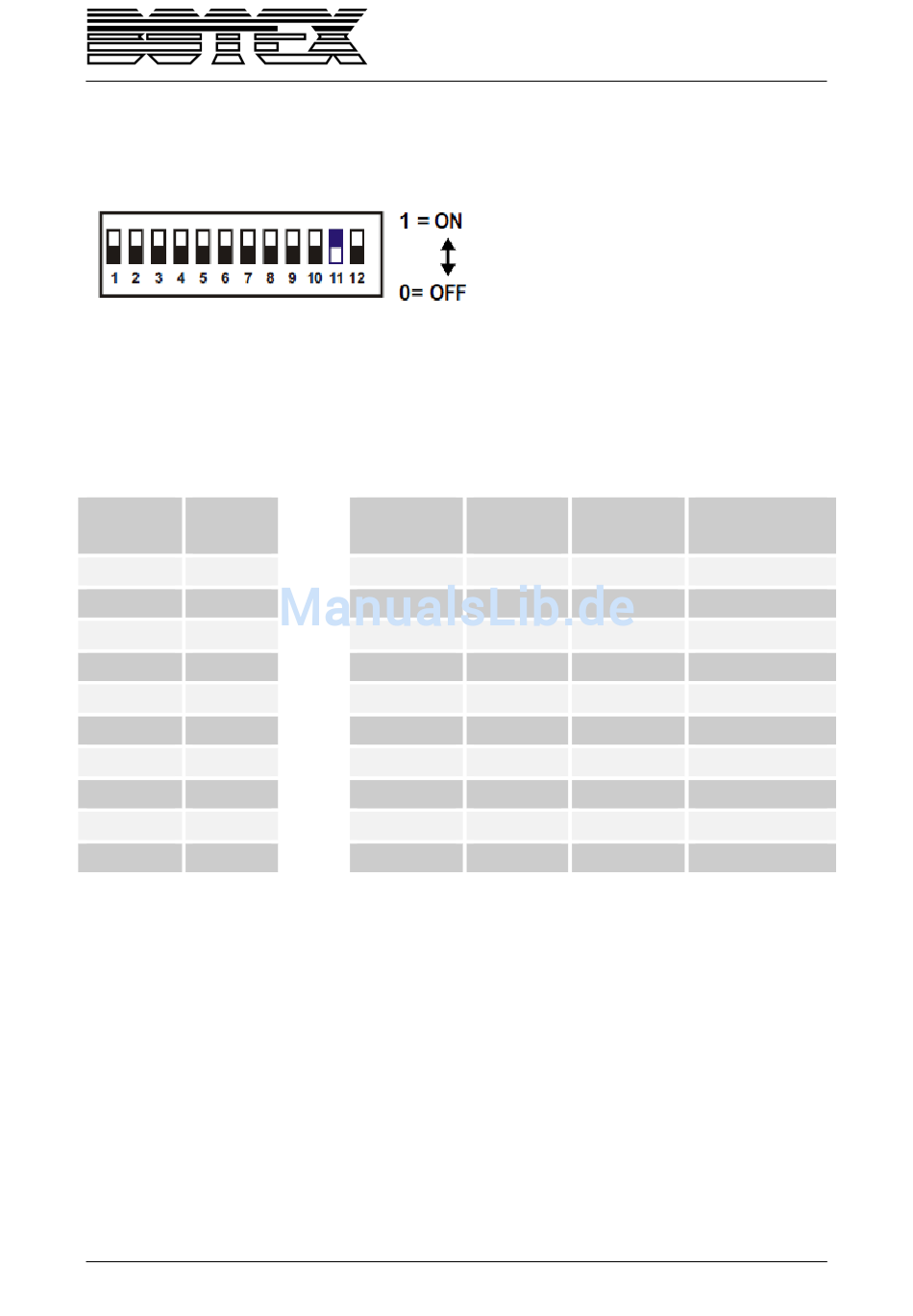

2.2. Adressierung im DMX Modus
In diesem Modus muss sich der Dipswitch 11 auf der Position „On" befinden.
Die DMX Adresse kann nun eingestellt werden und die Lichtintensität reguliert werden. Die Ausgänge
1-4 werden durch Kanal 1-4 gesteuert. Die DMX Adresse wird durch die Dipswitches 1-9 eingestellt.
Die Dipswitches repräsentieren einen binären Wert und ermöglichen eine individuelle Einstellung der
Werte 1-511. Die binären Werte, sowie Beispiele um einzelne Startadressen zu erreichen, sind in der
folgenden Tabellen angegeben.
Dipswitch
Binärer
Wert
1
1
2
2
3
4
4
8
5
16
6
32
7
64
8
128
9
256
Startadresse
Dipswitch
„On"
1
1
2
2
3
1,2
4
3
5
1,3
6
2,3
7
1,2,3
8
4
9
1,4
10
2,4
6 / 12
Startadresse
Dipswitch „On"
11
1,2,4
12
3,4
13
1,3,4
14
2,3,4
15
1,2,3,4
...
...
...
...
...
...
510
2,3,4,5,6,7,8,9
511
1,2,3,3,4,5,6,7,8,9
