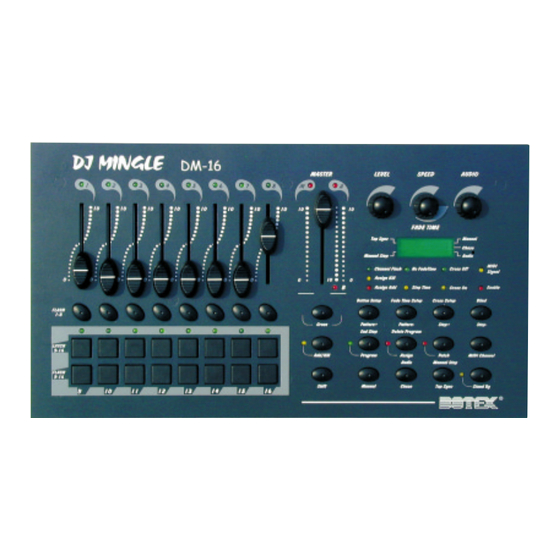

Botex dm-16 dj mingle Bedienungsanleitung

Dimm&schalt controller
Vorschau ausblenden Andere Handbücher für dm-16 dj mingle:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
16 Kanal Frei programmierbarer Dimm & Schalt Controller
Funktionen: 16 Kanal DMX Steuerpult:
8 Dimmfader mit 8 Flashtasten (Kanal 1-8 )
8 Schalttasten mit 8 Flashtasten (Kanal 9-16 )
30 Eingebauten Lauflichtrogramme
30 Frei programmierbare Banks mit 99 Schritte
16 Frei programmierbare Szenen zuweisbar auf Fader 1-8 und Taste 9-16
Add/Kill: (Beim Flashen stopt das Lauflicht)
Loop: (Lauflichtprogramme nach wahl hintereinander ablaufen)
Manuel Step: (Schritt nach Schritt die Szenen abrufen)
Cross: (Die Szenen nacheinander manuel einfaden)
Tap Sync: (Die Lauflichtgeschwindigkeit selber mittels Takt angeben)
Audio: (Lauflichtgeschwidigkeit wird musikgetaktet)
Eingebauten Mikrofon und externen Audio-Anschluss (RCA)
MIDI Kontroll: Programm running / Full-ON / Stand By / Manual Step / Individual Step
Fuss-Schalter Anschluss: 1 Schalten der Lauflicht-Programme
Technische Daten: Stromanschluss:
Bedienungsanleitung
DM-16 DJ MINGLE
2 Im Manual Step Modus die einzelne Szenen schalten
3 Kanal 1-8 volles Licht (FULL ON)
4 Kanal 1-16 aus (STAND-BY)
Abmessungen:
Gewicht:
DMX-512
DC 12-20Volt 250mA min. (Netzadapter)
19Ó, (ohne Einbauwinkel 322 x178 x 70 mm)
2.3Kg

Werbung

loading

Verwandte Anleitungen für Botex dm-16 dj mingle

Inhaltszusammenfassung für Botex dm-16 dj mingle

  • Seite 1 Bedienungsanleitung DM-16 DJ MINGLE 16 Kanal Frei programmierbarer Dimm & Schalt Controller DMX-512 Funktionen: 16 Kanal DMX Steuerpult: 8 Dimmfader mit 8 Flashtasten (Kanal 1-8 ) 8 Schalttasten mit 8 Flashtasten (Kanal 9-16 ) 30 Eingebauten Lauflichtrogramme 30 Frei programmierbare Banks mit 99 Schritte...

  • Seite 2: Bedienung

    Bedienung: Einen CHASE abrufen Verbinde den DJ Mingle mit geeignete digitale (DMX-512) Dimmer oder Switchpacks. Benutze hiefŸr ein symmetrisches digitalkabel (z.B. DAP DIG-110) mit 3p.XLR Stecker. Schalte die Dimmerpacks auf DMX-Kanal 1-8 und die Switchpacks auf DMX-Kanal 9-16. Schalte jetzt den DJ Mingle mit den POWER Schalter (RŸckseite) ein. Das GerŠt steht in den Stand-By Modus (Gelbe LED blinkt).
  • Seite 3 Audio Manual Step Manual Program (+Shift Taste = Shift Loop Chase Tap Sync Standby End Step) Standby BOTEX (+Shift Taste = Manual) Shift Taste Assign Chase Tap Sync Loop (+Shift Taste = (+Shift Taste = (+Shift Taste = Delete Program)
  • Seite 4 Assign Szenen erstellen und speichern unter kanal 1-16 DrŸcke die Assign taste ca 3 Sekunden bis die rote LED leuchtet (Im LCD Schirm erscheint AS: - - ) Schiebe die Fader 1-8 in den gewŸnschten Stand und Schalte die gewŸnschte Latch Schalter an oder aus.
  • Seite 5 Loop Mit die LOOP Funktion kšnnen mehrere Chases hintereinander in einer sich wiederholende Reihenfolge programmiert werden. DrŸcke die Chase Taste und wŠhle mit die PATTERN Tasten einen Chase. DrŸcke die LOOP Taste WŠhle mit die PATTERN Tasten den nŠchsten Chase DrŸcke die LOOP Taste Durch wiederholen von 3 und 4 kšnnen mehrere Chases hintereinander programmiert werden.
  • Seite 6 Fußkontroller Verbinde den Fußkontroller mittels das mitgelieferte Kabel an der RŸckseite vom DM-16. AnschlŸsse am DM-16: Pin 1 = STEP UP / Pin 2 = PATTERN UP / Pin 3 = STAND BY Pin 4 = FULL ON / Pin 5 = COMMON Pattern UP Drucktaste.
