Inhaltszusammenfassung für Botex DA MP3-20
- Seite 1 Bedienungsanleitung DA MP3-20...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einleitung ............................4 Schlüsselfunktionen ......................... 4 Technische Daten ..........................5 Abmessungen ..........................5 Control Panel Ansicht ........................6 Anleitungsbezeichnugen ........................7 Anleitung ............................7 8.1. Hauptmenü ..........................8 8.1.1. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Einleitung
Sicherheitsnormen montiert sein.. 2. Einleitung Herzlichen Glückwunsch zum Erwerb unseres DA MP3-20. Das DA MP3-20, ein über DMX steuerbarer 20W Verstärker, ermöglicht die Eingabe einer DMX Startadresse und die Weiterleitung von Stereosignalen direkt an einen externen Lautsprecher. 3. Schlüsselfunktionen 1. -
Seite 5: Technische Daten
4. Technische Daten NETZBETRIEB DC 24V AUSGANGSLEISTUNG DES VERSTÄRKERS DC EINGANG 2 PIN ANSCHLUSS DMX EINGANG 3 PIN ANSCHLUSS AUDIO AUSGANG 4 PIN ANSCHLUSS CONTROLLER ADT-48 (separat erhältlich) PROTOKOLL DMX-512 (1990) GEHÄUSE Polycarbonat ZUBEHÖR Fernbedienung (inklusive) IR Sensor (inklusive) MASSE 195 x 105 x 18 (mm) GEWICHT 230g... -
Seite 6: Control Panel Ansicht

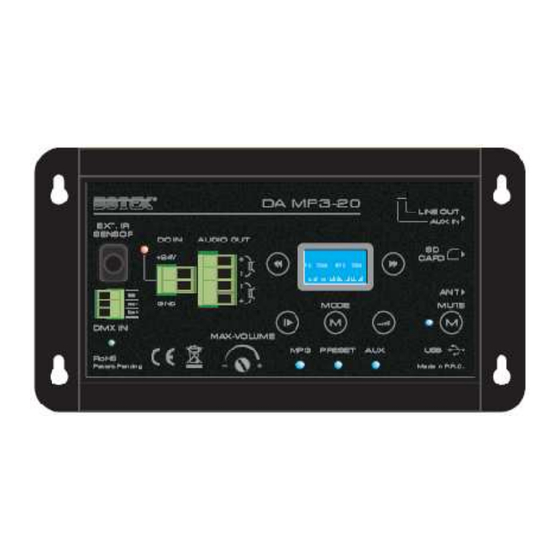

6. Control Panel Ansicht 1. MODE Taste Zur Auswahl und Bestätigung eines Modus. 2. VOLUME Regler Zur Regelung der Lautstärke. 3. AUX IN Zum Anschluss eines externen Audiogeräts. 4. SD Kartenanschluss Ermöglicht die Verwendung einer SD Karte, um Musikordner zu übertragen. 5. -
Seite 7: Audio Out
Die Anzeige der POWER Taste leuchtet auf und das Gerät ist einsatzbereit, sofern es an eine verfügbare Stromquelle angeschlossen wird. Wenn kein DMX Signal angelegt wurde, kann das DA MP3-20 unabhängig arbeiten, um über den eingebauten MP3 Player entsprechende Files abzuspielen oder Audiosignale, welche vom AUX IN Anschluss kommen, zu verstärken. -
Seite 8: Hauptmenü
8.1. Hauptmenü Drücken sie MUTE + MODE gleichzeitig, um in den Betriebsmodus zu wechseln; sie können den voreingestellten Modus vom MP3 Modus aus erreichen. Berühren sie die NEXT Taste oder PREV Taste , um den Cursor zu bewegen und so einen Punkt des Untermenüs auszuwählen. -
Seite 9: Dmx Adresse: 49
Anschluss an das ADT-48, muss die DMX Adresse auf 49 eingestellt werden). 8.1.2. Input Select Wählen sie den Menüpunkt Input Select. Das LCD zeigt: Wenn externe Audioquellen an das DA MP3-20 angeschlossen sind, können sie nun zwischen AUX IN und MP3 wählen. 8.1.3. Defaultwerte laden Der Menüpunkt Load Default wird alle Einstellungen auf die Standardeinstellungen zurücksetzen. -
Seite 10: Mp3 Player
8.1.4. MP3 Player MP3 MENÜANLEITUNG Das Menü des MP3 Players besteht aus dem Hauptmenü und dem Untermenü; das Untermenü besteht aus dem Menüpunkt Playback (das Gerät spielt Musik ab) und Standby (das Gerät hat aufgehört Musik abzuspielen). Halten sie die MODE Taste gedrückt, um in das Hauptmenü zu gelangen. Verwenden sie NEXT oder PREV, um ihre Auswahl zu treffen, berühren sie dann die MODE Taste, um ins Untermenü... -
Seite 11: Wiedergabe Untermenü
Halten sie die PREV Taste gedrückt, um rückwärts zu gehen. Halten sie die NEXT Taste gedrückt, um vorwärts zu gehen. FUNKTIONSMODUS Sie können in jeden Funktionsmodus vom Hauptmenü aus gelangen. • Lautstärkeregelung Berühren sie VOLUME , um die Lautstärkefunktion zu aktivieren. Verwenden sie NEXT , um die Lautstärke zu erhöhen und PREV , um die Lautstärke zu... -
Seite 12: Wiedergabemodus
Wenn sie Reboot wählen, zeigt das LCD: Das Gerät ermöglicht es ihnen, den Ordner zu wiederholen oder alle Musikfiles. • Equalizer: zur Auswahl des Equalizers wie Natural, Rock, Pop, etc. • SRS WOW Modus: zur Auswahl des SRS WOW, den Benutzereinstellungen oder zum Abschalten des SRS WOW. -
Seite 13: Fernbedienung
9. Fernbedienung Das DA MP3-20 lässt sich über einen externen IR EYE Sensor steuern. Der IR EYE Sensor sollte zuvor richtig angeschlossen werden. Anschluss eines IR EYE Sensors an das DA MP3-20 1. Trennen sie vor dem Anschluss das Gerät von der Stromversorgung. - Seite 14 2. Die detaillierten Funktionen werden anhand folgender Tabelle veranschaulicht: HINWEIS: 1. Die effektive Distanz zwischen DA MP3-20 und der LED Fernbedienung sollte auf eine Reichweite von 6m begrenzt sein. Andererseits funktioniert es nicht. 2. “FREQ + x + x + x”: Drücken sie zuerst FREQ und dann die darauffolgende Zahlentasten der Reihe nach.
-
Seite 15: Besonderer Hinweis
Ordner MUSIC2 der SD Karte und so weiter. Audio Repeat Wenn das DA MP3-20 die Ordner MUSIC1~7 abspielt, wird die Wiedergabe 1~7 wiederholt. Wenn das Gerät den Ordner MUSIC8 abspielt, wird der aktuelle Song abgespielt. Wie die folgende Abbildung zeigt: BESONDERER HINWEIS: Die Ordner müssen mit MUSIC1, MUSIC2, MUSIC3, MUSIC4, MUSIC5, MUSIC6, MUSIC7,... - Seite 16 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
