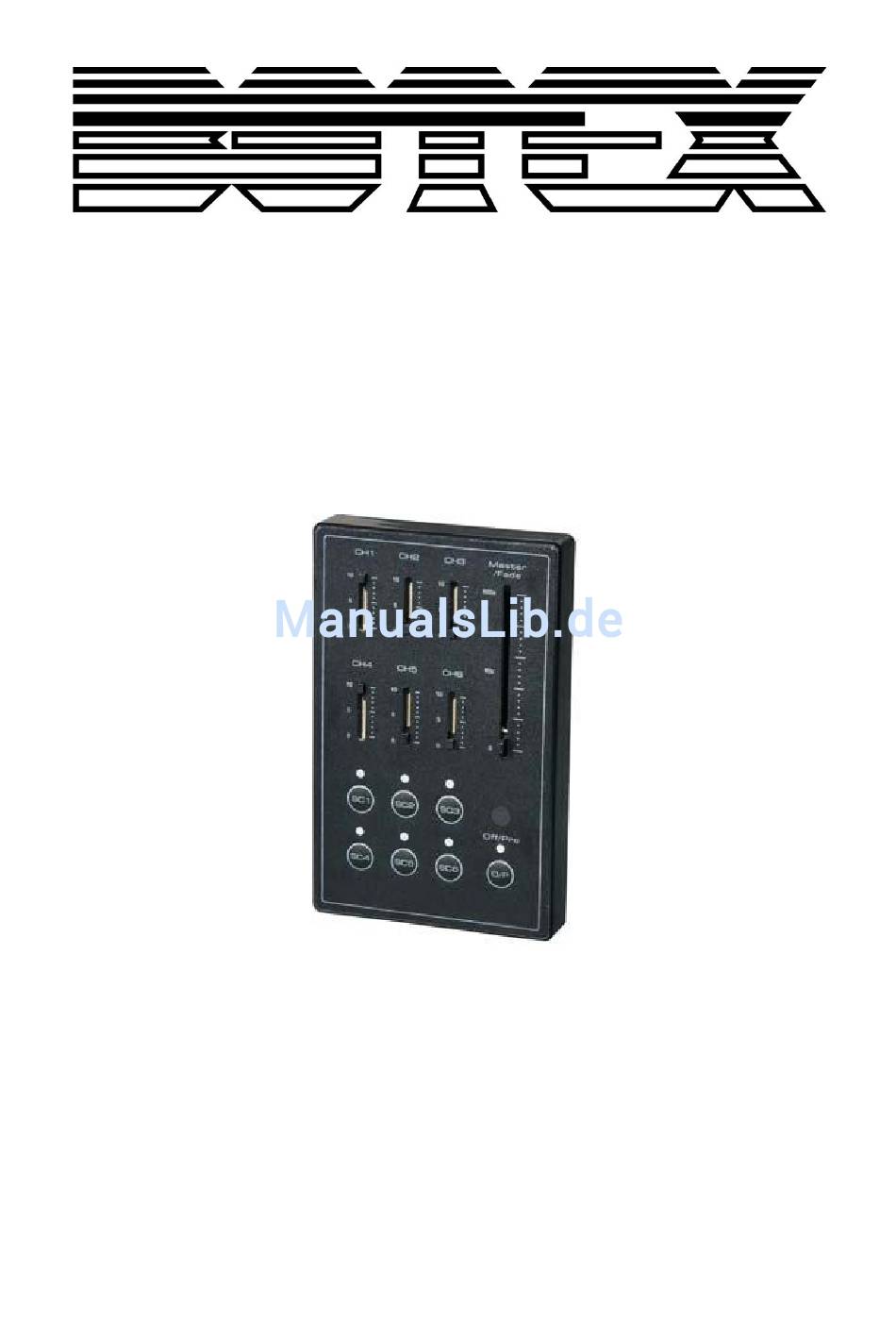

- Seite 1 Bedienungsanleitung Botex X-Fade-6 II...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einleitung ............................4 Hauptmerkmale ..........................4 Technische Daten ..........................4 Bedienfeld ............................5 Bedienung ............................6 6.1. Online-Bedienung ........................6 6.2. Stand Alone Bedienung ......................7 6.3. Aufnahme von Szenen ...................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Einleitung

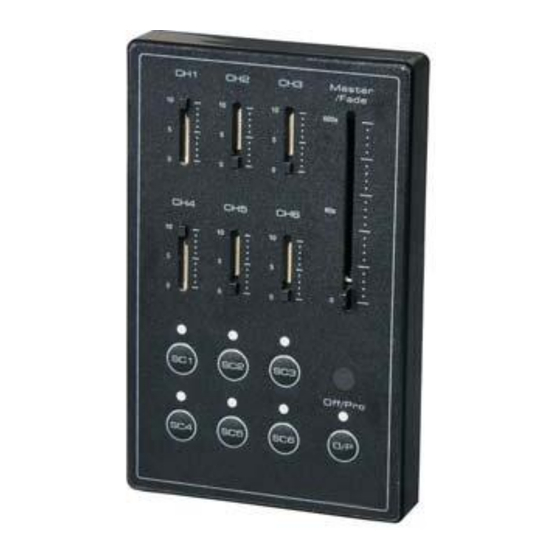

Sicherheitsnormen montiert sein. 2. Einleitung Vielen Dank für den Kauf des X-Fade-6 II. Sie sind nun im Besitz eines neuartigen, hybriden 6-Kanal DMX Controllers kombiniert mit 6 Kanalfadern. Sein kompaktes und tragbares Design ermöglicht sowohl eine leichte Montage wie auch Bedienung. -
Seite 5: Bedienfeld
5. Bedienfeld Kanal Fader (1~6): Zur Steuerung der Leistung des jeweils entsprechenden Gerätekanals. Master Control Fader: Zur Steuerung der Gesamtleistung aller Kanäle 1~6 oder des Master Levels für alle Szenen. Szene Tasten (1~6): Zur Auswahl der entsprechenden programmierten Szenen für die Wiedergabe. Szene LED Anzeigen (1~6): Diese 6 LEDs zeigen die gegenwärtigen Fadereinstellungen für jede Szene 1-6 an. -
Seite 6: Bedienung
Wenn der Dipschalter 10 auf die „ON“ Position gestellt wird, ist der Onlinemodus aktiv. Jeder X-Fade-6 II gibt DMX Daten über 6 Kanäle aus und die DMX Adresse kann durch die Einstellung der Dipschalter 1-9 im Inneren des Geräts eingestellt werden. -
Seite 7: Stand Alone Bedienung
6.2. Stand Alone Bedienung Wenn der Dipschalter 10 auf die „OFF“ Position gestellt wird, ist der Stand Alone-Modus aktiv. Jeder X-Fade-6 II gibt DMX Daten über 512 Kanäle aus. 6.3. Aufnahme von Szenen Zur Aktivierung des Szenenaufnahmemodus: Halten sie die „O/P“ Taste für etwa 3 Sekunden gedrückt bis die LED Anzeige neben der „O/P“... -
Seite 8: Szenen Fadezeiten Zuweisen
Wiederholen sie den letzten Punkt, um mehr Steps für die Szene aufzunehmen, bis zu 100 Steps können pro Szene erstellt werden. Wiederholen sie die letzten drei Punkte, um zusätzliche Szenen zu speichern. Wenn sie alle Szenen gespeichert haben, halten sie die „O/P“ Taste gedrückt, um den Aufnahmemodus zu beenden. -
Seite 9: Einstellen Der Gesamtanzahl An Steuerbaren Kanälen
Stellen sie den „Master Control Fader“ auf Maximum, wenn sie die Anzahl an Kanälen auswählen. Halten sie die „O/P“ Taste gedrückt und schalten sie den X-Fade-6 II an. Alle LED Anzeigen werden aufleuchten. Lassen sie die „O/P“ Taste los und alle LED Anzeigen werden dreimal hintereinander aufleuchten. -
Seite 10: Systemanschlussplan
7. Systemanschlussplan 10 / 11... - Seite 11 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 11 / 11...
