Bedienungsanleitung „opti – check"
4.2. Einsatzbedingungen
Temperatur
Luftfeuchte
Kondenswasser
Tabelle 4: Einsatzbedingungen
Bei Nichteinhaltung der Einsatzbedingungen erlischt die Gewährleistung. Die Einsatzbedingungen
gelten ausdrücklich für den Kamerasensor OC70018x und nicht für Zubehör jeglicher Art. Beachten
Sie bitte für Zubehör dessen spezifische Angaben. Die Schutzklasse für den Kamerasensor
OC70018x ist IP67, sofern die Dichtungsringe der Anschlussleitungen verwendet werden.
4.3. Zubehör
Abbildung
Tabelle 5: Zubehör
4.4. Geräteansichten
Eine ausführliche technische Zeichnung mit allen Maßangaben und Montagebohrungen befindet
sich im Anhang im Abschnitt 8.1. Technische Zeichnung.

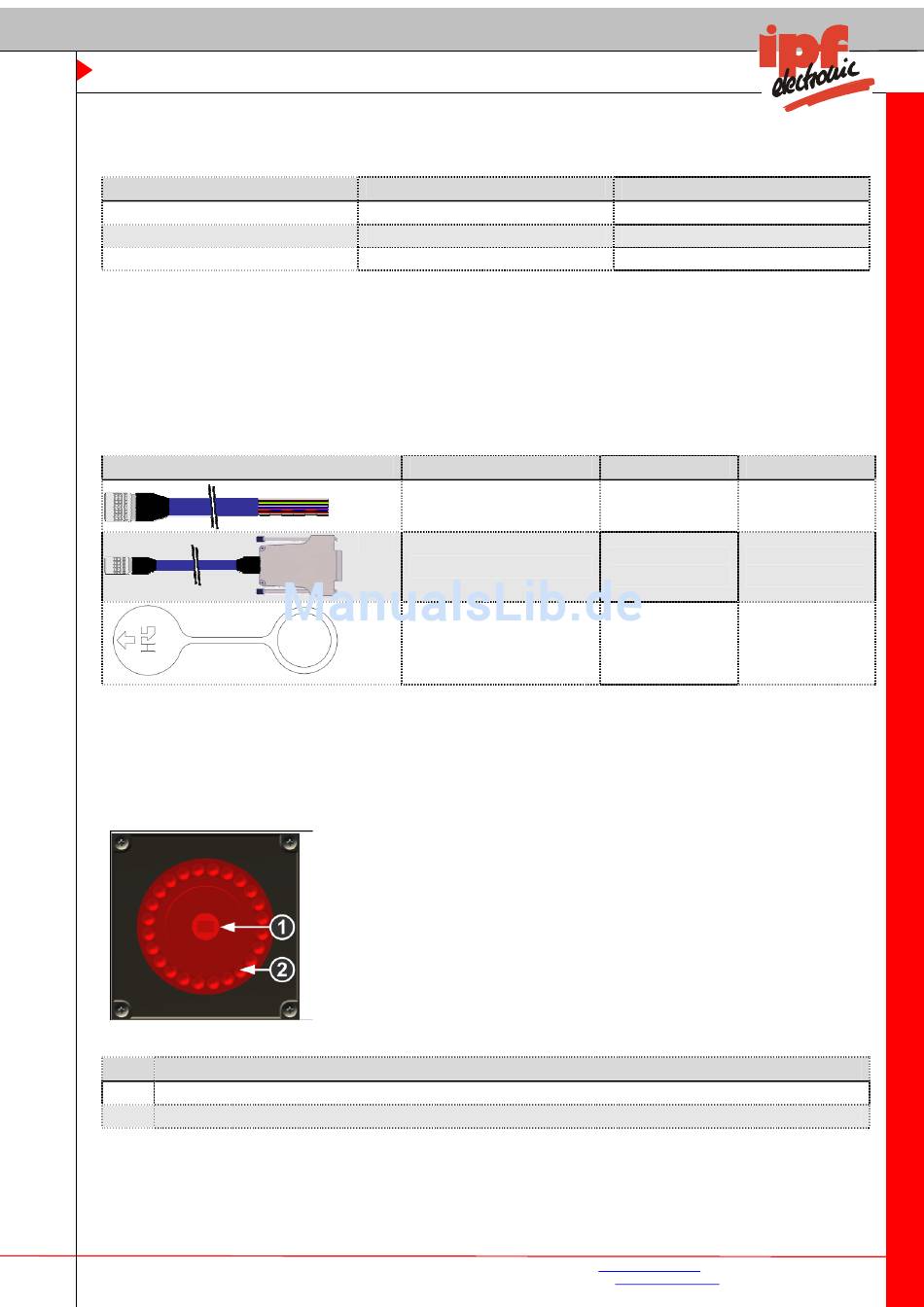

Abbildung 8: Vorderansicht mit Objektiv und Beleuchtung
Nr.
Beschreibung
1
Integriertes Objektiv
2
Integrierte Beleuchtung
Tabelle 6: Abbildungsdetails - Vorderansicht mit Objektiv und Beleuchtung
ipf electronic gmbh
Kalver Str. 27
D-58515 Lüdenscheid
Lagerung
-25 ° C bis +60 ° C
20% bis 95%
nicht erlaubt
Bezeichnung
PLC/Power-Kabel
serielles RS232-Kabel
Schutzkappe RS232
fon +49 (0) 2351/9365-0
fax +49 (0) 2351/9365-19
Seite 11
Betrieb
-5 ° C bis +45 ° C
20% bis 80%
nicht erlaubt
Kabellänge
Artikel-Nr.
5m
VK50A983
5m
VK50A981
2,5m
VK25A982
AO000148
www.ipf-electronic.de
e-mail:
info@ipf-electronic.de
Änderungen
vorbehalten!
