Seite 12

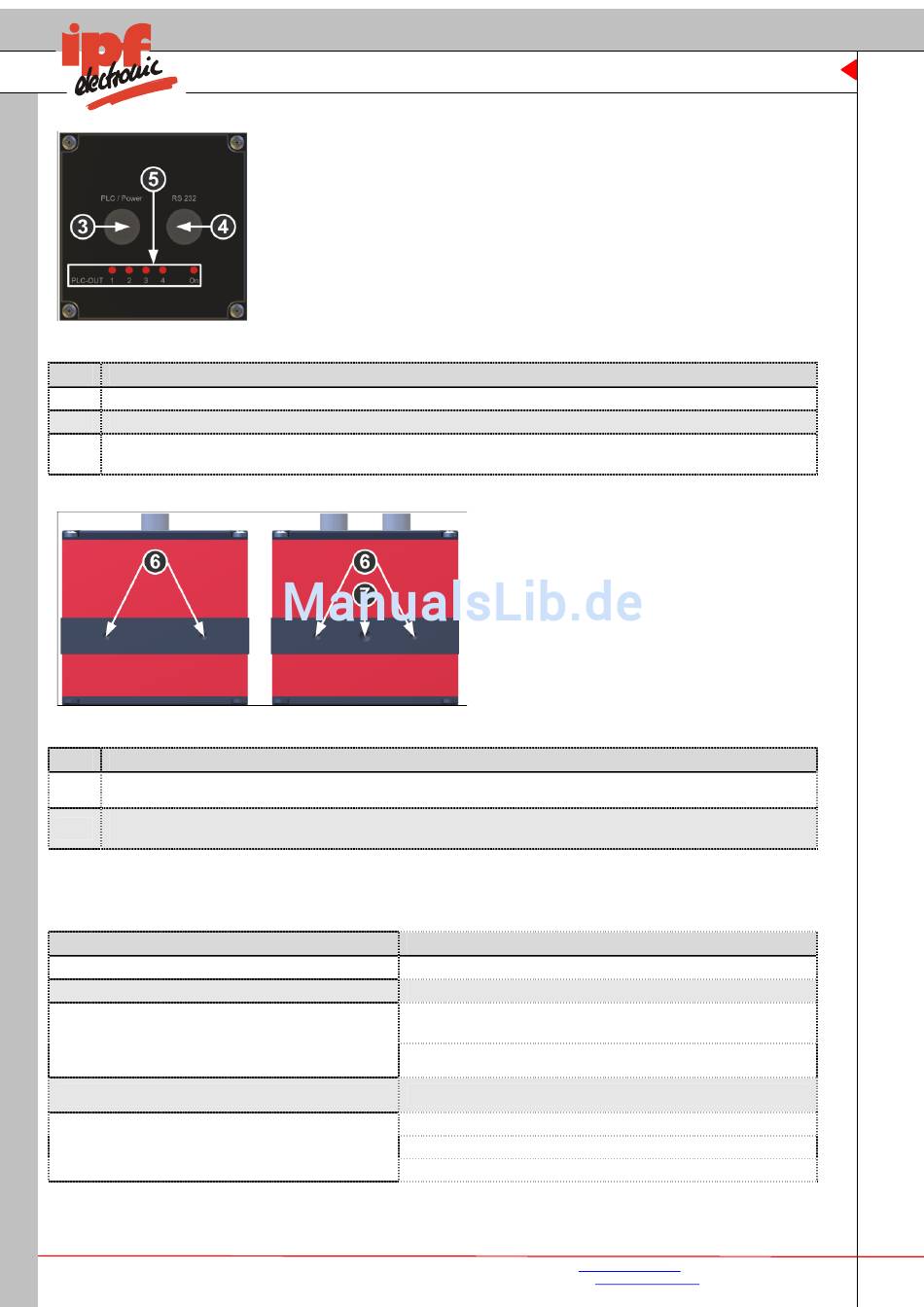

Abbildung 9: Rückansicht mit elektr. Anschlüssen und Anzeigeelementen
Nr.
Beschreibung
3
Anschlussbuchse für PLC/Power-Kabel
4
Anschlussbuchse für RS232-Kabel
Anzeigeelemente (LED) für den Betriebsspannungszustand (ON/OFF) und den Status (HIGH/LOW)
5
der digitalen Ausgänge
Tabelle 7: Abbildungsdetails - Rückansicht mit elektr. Anschlüssen und Anzeigeelementen
Abbildung 10: Seitenansicht mit mechanischen Befestigungsmöglichkeiten
Nr.
Beschreibung
Montagebohrungen: An allen vier Seiten je zwei M4-Schrauben in 40 mm Abstand an der Basisplatte
6
des OptiCheck OC70
Montagebohrungen: An zwei senkrecht zueinander liegenden Seiten mittig je ein Fotogewinde 1/4"-
7
UNC an der Basisplatte des OptiCheck OC70.
Tabelle 8: Abbildungsdetails - Seitenansichten mit mechanischen Befestigungsmöglichkeiten
4.5. Betriebsspannungsversorgung
Betriebsspannungsparameter
Betriebsspannung
Maximale Betriebspannung
Anforderungen an die Spannungsquelle
Eingangsstrom (Leistung)
Eigenschaften des integrierten Schaltnetzteils
Tabelle 9: Eigenschaften der Spannungsversorgung
ipf electronic gmbh
D-58515 Lüdenscheid
Bedienungsanleitung „opti – check"
Eigenschaften
9 bis 30 VDC
Spannungen über 30 V zerstören das Gerät
Spannungsunterbrechungen sind nicht erlaubt und führen
zu Datenverlust
Eine unstabilisierte Spannungsquelle ist ausreichend
1 A bei 24 VDC
Spannungsregulierung
Galvanische Trennung mittels DC/DC-Konverter
Verpolschutz für externe Spannung mittels Diode
Kalver Str. 27
fon +49 (0) 2351/9365-0
fax +49 (0) 2351/9365-19
www.ipf-electronic.de
e-mail:
info@ipf-electronic.de
Änderungen
vorbehalten!
