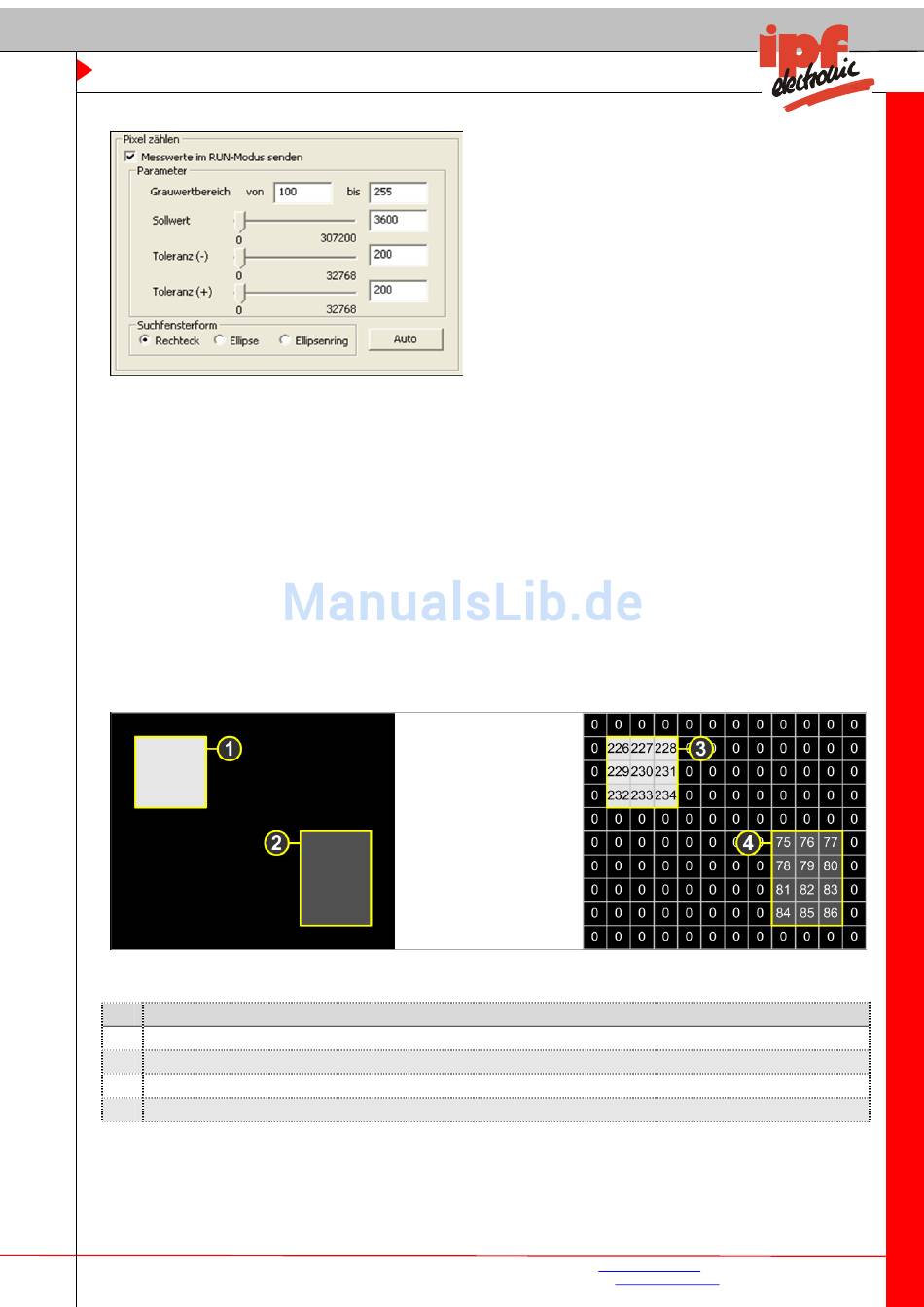

Abbildung 106: Einstellelemente der Funktion Pixel zählen
Grauwertbereich
Mit der Funktion Pixel zählen wird die Anzahl der Pixel in einem definierten Grauwertbereich ge-
zählt. Die Einstellung Grauwertbereich lässt dabei eine untere und eine obere Grenze zu. Der mi-
nimal einstellbare Wert ist 0. Der höchste einstellbare Wert entspricht der maximalen Helligkeit
(255).
Beispiel:
Bei einem eingestellten Grauwertbereich von
140 bis 255 werden im Suchbereich die 9 Pixel
aus Region 1 gezählt. Da diese in dem ange-
gebenen Grauwertbereich liegen.
Abbildung 107: Grauwerte zweier Regionen
Nr.
Beschreibung
1
Region 1: Grauwertbereich mit einem mittleren Grauwert von 230.
2
Region 2: Grauwertbereich mit einem mittleren Grauwert von 80.
3
Region 1: Grauwertbereich in der Detaildarstellung der einzelnen Pixel (9 Pixel).
4
Region 2: Grauwertbereich in der Detaildarstellung der einzelnen Pixel (12 Pixel).
Tabelle 44: Abbildungsdetails - Grauwerte zweier Regionen
ipf electronic gmbh
Kalver Str. 27
D-58515 Lüdenscheid
Bei einem eingestellten Grauwertbereich von
40 bis 140 werden im Suchbereich die 12 Pixel
aus Region 2 gezählt. Die Grauwerte der Pixel
aus Region 1 liegen oberhalb der Schwelle
von 140. Sie werden daher nicht gezählt.
fon +49 (0) 2351/9365-0
fax +49 (0) 2351/9365-19
Seite 61
Bei einem eingestellten Grauwertbereich von
40 bis 255 werden im Suchbereich alle 21
Pixel aus Region 1 und Region 2 gezählt.
www.ipf-electronic.de
