Montage

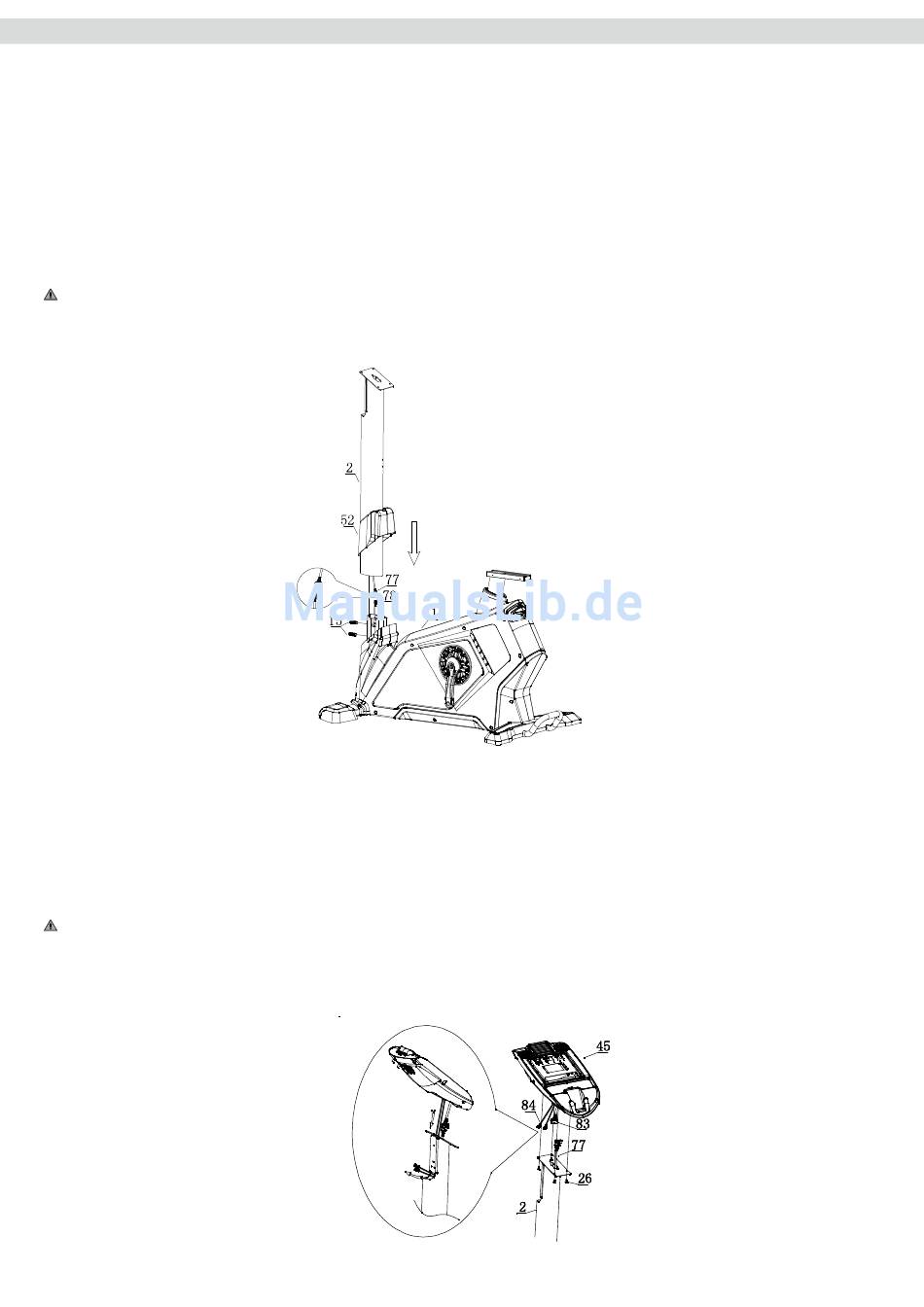

Schritt 3: Montage des Lenkerschaftes
Schieben Sie die Lenkerschaftsabdeckung (52) von unten auf den Lenkerschaft (2). Achten Sie hierbei unbedingt auf die
korrekte Ausrichtung der Abdeckungen.
Setzen Sie die Gewindestifte M12x70 (15) in die Aufnahme des Basisrahmens (1) für den Lenkerschaft ein und drehen
diese leicht an, dass sie greifen.
Verbinden Sie das Kabel (77), das unten aus dem Lenkerschaft (2) ragt mit dem Kabel (78), das aus der
Lenkerschaftsaufnahme des Basisrahmens (1) ragt.
Setzen Sie nun den Lenkerschaft (2) in die Aufnahme des Basisrahmens (1) ein.
Ziehen Sie dann die zuvor bereits eingesetzten Gewindestifte (15) fest an.
ACHTUNG:
Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (2) unbedingt drauf, dass Sie die Kabel nicht quetschen
oder beschädigen.
Schritt 4: Montage des Cockpit
Verbinden Sie das Cockpitkabel (77), das aus dem Lenkerschaft (2) ragt, mit dem entsprechenden Kabel (83), das aus
dem Cockpit (45 ) ragt.
Führen Sie nun die beiden Kabel der Handpulsmessung (84) des Cockpits von oben durch die Öffnung am Lenkerschaft
(2) und hinten durch die große Öffnung am Lenkerschaft (2) wieder heraus - siehe auch Kreisausschnitt.
Befestigen Sie jetzt das Cockpit (45) mit vier Linsenkopfschrauben M5x15 (26) am Lenkerschaft (2).
ACHTUNG:
Achten Sie beim Einsetzen und Befestigen des Cockpits (45) unbedingt drauf, dass Sie die Kabel nicht quetschen oder
beschädigen.
