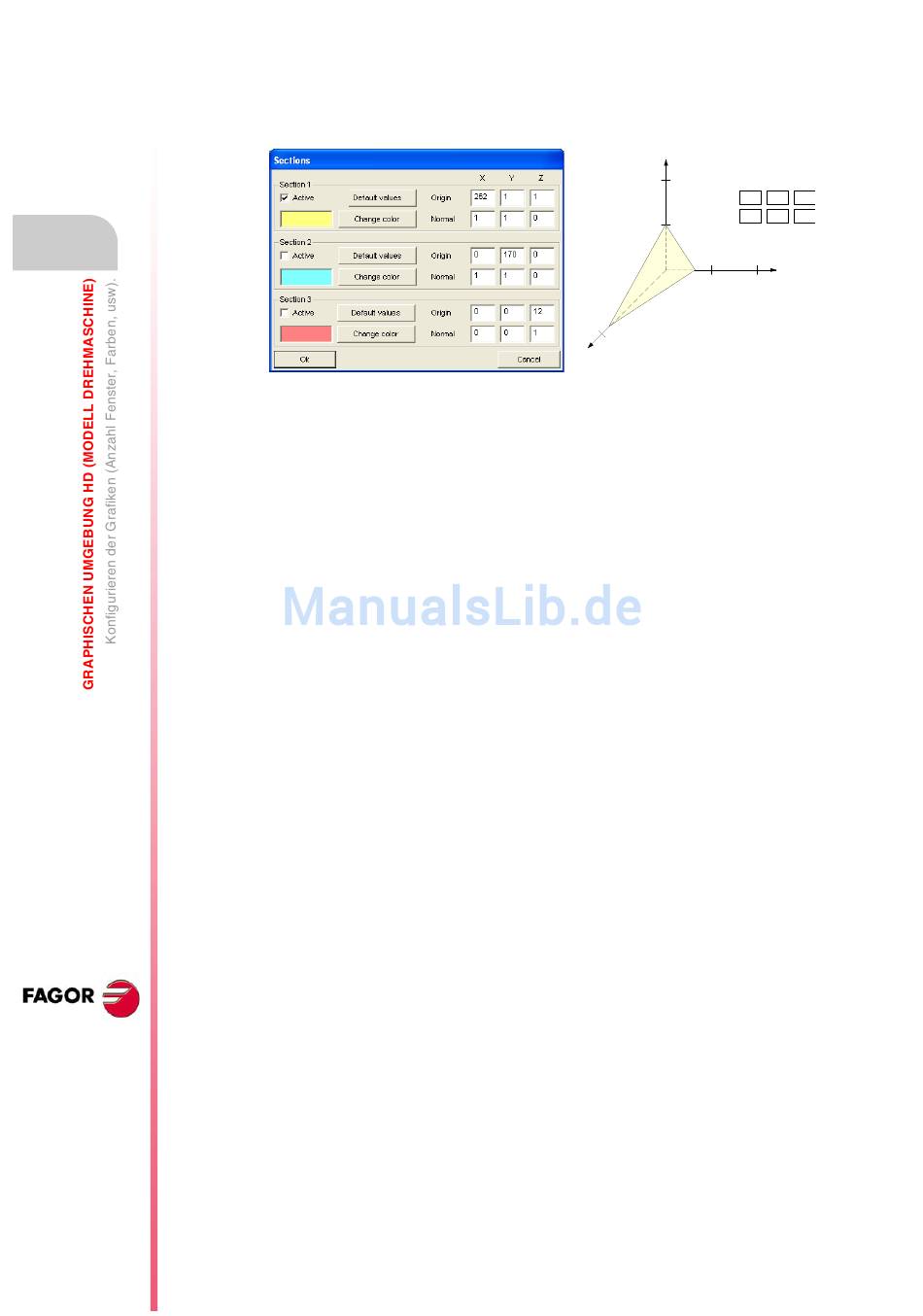

Einstellungsabschnitte als "Ursprung" und "Normal". Außerdem ist es möglich die Farbe für
jeden Abschnitt definieren.
Die Standardwerte definieren drei Abschnitte, jeder von diesen befindet sich senkrecht zu
einer der Achsen, die das Werkstück halbieren.
Abschnitte aktivieren.
Jedem einzelnen Abschnitt kann man einzeln aktivieren. Die Definition der aktiven Fenster
beeinflusst nur das aktive Fenster (das markiert ist).
Um die Abschnitte in der Grafik zu sehen, muss auch die Option "Abschnitte ansehen" in
den Eigenschaften des Fensters aktiviert sein. Wenn die Option "Abschnitte ansehen" nicht
aktiviert ist, zeigt die Grafik keinen Abschnitt an, obwohl diese aktiviert sind. Wenn die Option
"Abschnitte ansehen" aktiviert ist, zeigt die Grafik die Abschnitte an, die einzeln aktiviert
wurden.
Konfiguration der Farben..
Die Schaltfläche-Taste erlaubt die Einstellung der Farben, sowie des Werkstücks und den
Verlauf. Diese Konfiguration ist global und gilt für alle Fenster.
Farben der Bahnverläufe
Diese Option gestattet die Zuweisung von Farben zu den folgenden Bahnen.
• Eilgang (G0).
• Bewegungen mit Ausgleich.
• Bewegungen ohne Ausgleich.
• Festzyklen.
• Gewindeschneiden.
Farben des Werkstücks.
Diese Option erlaubt die Änderung der Hintergrundfarben, der Farben für die
Bearbeitungsbereiche und für das Aussehen des Werkstückes. Die ausgewählten Werte
bleiben bis zum Ausschalten der CNC erhalten.
• Hintergrundfarbe.
• Die Farbe der durchgeführten Bearbeitungen, die mit den ersten fünf Werkzeugen
durchgeführt wurden, die in der Grafik benutzt wurden. Hier werden nur die Farben
definiert; um diese anschaulich darzustellen, muss in den Eigenschaften der Ansicht, die
Option "Farben des Werkzeuges anschauen" aktiviert sein.
• Material, mit dem das feste Werkstück angezeigt wird. Die Taste "Erweitert" erlaubt, dass
d i e a u s g ew ä h l t e n M a t e r i a l e i g e n s c h a f t e n g e ä n d e r t we r d e n . Au ß e r d e n
unterschiedlichen Bestandteilen der Farbe (diffuse, ambient, usw.), kann der Glanz und
die Klarheit des Werkstücks eingestellt werden. die Klarheit kann Werte zwischen 0 und
1 beinhalten. Wenn der Wert für die Klarheit anders als Null ist, wird das feste Werkstück
transparent.
