Anschlussreihenfolge beachten: Zuerst Fühler-
kabel, dann Impulskabel anschließen!
multidata wird betriebsbereit geliefert und be-
darf keiner Einstellungen oder Justierungen.
Montage Rechenwerk
Das Rechenwerk ist vorzugsweise an der
Wand zu montieren. Von einer Montage an ein
wasserführendes Rohr oder direkt an das Volu-
menmessteil ist abzusehen.
Der Montageadapter an der Gehäuserückseite
kann sowohl für die Hutschienen- als auch für
die Wandmontage verwendet werden.
Für die Wandmontage den Montageadapter ab-
nehmen und um 180° drehen, den Adapter mit
min. 2 Schrauben an der Wand befestigen und
das Modul einhängen.
Bei Hutschienenmontage
etwas nach oben ziehen, Rechenwerk auf
die Hutschiene setzen und den Montagead-
apter wieder nach unten schieben, bis dieser
einrastet.

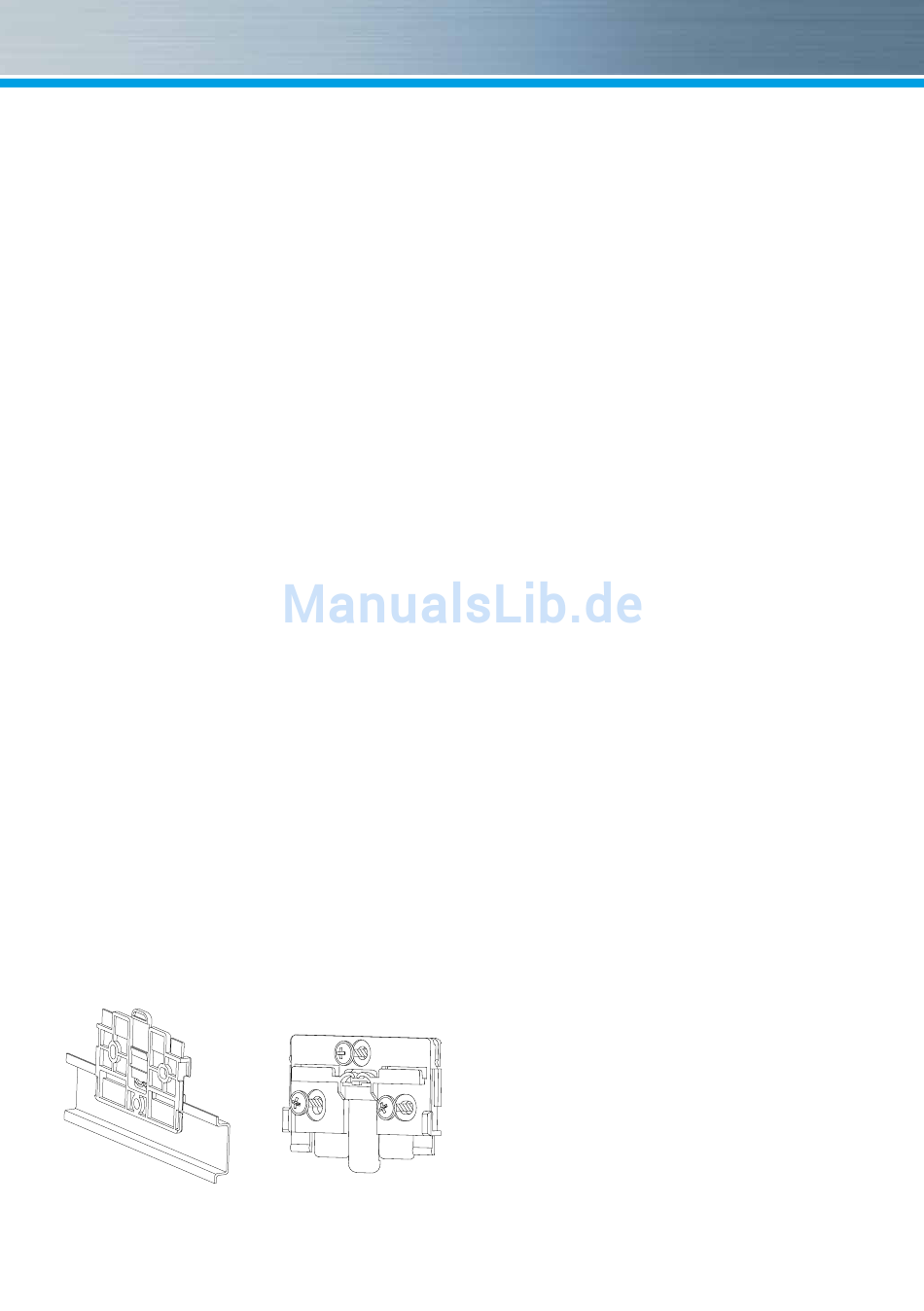

Montage auf Hutschiene
7
Montageadapter
Montage an der Wand
Anschluss der Fühler
Die Montage der Temperaturfühler erfolgt vor-
zugsweise symmetrisch direkt eintauchend. Bei
Verwendung von Tauchhülsen müssen diese
ausschließlich für den verwendeten Fühler kon-
formitätsuntersucht und entsprechend gekenn-
zeichnet sein. Der Einbau der Temperaturfühler
hat in Einbaustellen gemäß der Norm DIN EN
1434-2 zu erfolgen.
Die Fühlerkabel sind farblich gekennzeichnet
■
(rot = Vorlauf, blau = Rücklauf). Die Kabel dürfen
nicht geknickt, verlängert oder gekürzt werden!
Es dürfen nur gepaarte Fühler mit gleicher Seri-
■
ennummer eingesetzt werden.
Bei 2-Leiter Technik ist die Länge der Anschluss-
■
leitungen der Temperaturfühler für den Vor- und
Rücklauf jeweils zu beschränken auf 2,5 m für
PT100 und auf 12,5 m für PT500. Bei 4-Leiter
Technik beträgt die maximale Kabellänge 20 m.
Für den Leitungsquerschnitt ist EN 1434-2 zu
beachten.
Die Vor- und Rücklauffühler müssen auf den
■
Tauchhülsenboden aufsitzen.
Einbaustellen im Durchflusssensor können un-
■
ter symmetrischem Einbau der Temperaturfühler
genutzt werden.
Temperaturfühler nach dem Einbau mit geeigne-
■
ten Benutzersicherungen vor unbefugtem Her-
ausziehen sichern (im Plombensatz enthalten).
Die Anschlussleitung ist nicht entlang heißer
■
Rohre verlegen oder um solche wickeln.

Umschaltung 2-/4-Leiter

Rechenwerke, die für die 4-Leiter Messtechnik
ausgerüstet sind können mit dem Schalter an der
linken oberen Platinenseite auf 2-Leiter Messung
umgestellt werden.
Schalter nach links bedeutet 2-Leiter Messung,
Schalterstellung rechts 4-Leiter Messung.
