Montageanleitung
Messkapselzähler Minomoc
1. Produktbeschreibung

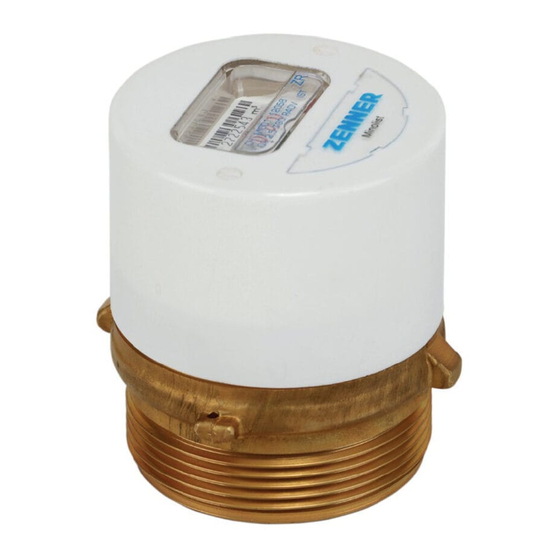

Der Minomoc Messkapselzähler für das Elster-Unterputzzählersystem MOC
(Modulmeter 2) besteht aus dem Messeinsatz für kaltes oder warmes Wasser
und einer Rosette, die auf die Wasserzählerhaube aufgesteckt wird.
2. Verwendungszweck
Für die Verbrauchsmessung von kaltem und sauberem Trinkwasser bis 30 °C
Für die Verbrauchsmessung von warmem und sauberem Trinkwasser bis 90 °C
3. Lieferumfang
Minomoc Messkapselzähler
■
Formdichtung (Abb. 2)
■
Installationsanleitung
■
Konformitätserklärung
■
4. Hinweise
Die Montage muss durch geschultes Fachpersonal durchgeführt werden. Es
sind ausschließlich die Originaldichtungen des Herstellers zu verwenden. Das
bauseits vorhandene Anschlussstück ist zweifelsfrei zu identifizieren.
Nur für vertikalen Einbau zugelassen.
5. Erstmontage des Messkapselzählers
5.1. Leitung sorgfältig durchspülen.
5.2. Leitung durch Zudrehen des Wohnungs- oder Strangabsperrventils
absperren und entleeren.
5.3. Montageschutzhaube entfernen.
5.4. Mit einem Modulmeter-Montageschlüssel (nicht Montageschlüssel nach
Ziffer 3) den Deckel des Unterputzteils (UPT) öffnen. Deckel, Einputz-
haube und Profil-Dichtring entnehmen.
5.5. Sicherstellen, dass es sich tatsächlich um eine Elster MOC-Anschluss-
schnittstelle handelt. Bei geöffnetem UPT können die Sitztiefe und die
Gewindegröße ermittelt werden: Sitztiefe 29 mm, Gewinde M65x2.
5.6. Messeinsatz aus der Verpackung nehmen.
5.7. Überprüfen, ob die Messkapsel in ihre vorgesehene Anschlussschnittstelle
hineinpasst: Kennzeichnung = MOC.
5.8. Dichtflächen im UPT sorgfältig säubern.
5.9. Den beigelegten neuen L-Dichtring in die dafür vorgesehene Nut einlegen.
Es sind ausschließlich die Originaldichtungen des Herstellers zu verwen-
den.
5.10. Messeinsatz ins UPT führen. Unter leichtem Andruck durch kurzes Drehen
im Gegenuhrzeigersinn den Gewindeanfang finden und dann den Mes-
seinsatz mit Montageschlüssel im Uhrzeigersinn festschrauben.
5.11. Leitung durch Öffnen des Wohnungs- oder Strangabsperrventils vorsich-
tig unter Druck setzen. Dichtheit und Funktion sorgfältig überprüfen.
5.12. Sofern noch nicht geschehen, das Zählwerk in Ableseposition drehen und
Zähler plombieren.
5.13. Anschlussschnittstelle mit Aufkleber MOC kennzeichnen.
5.14. Rosette aus Verpackung entnehmen und bei großer Einbautiefe über
80mm, mit Verlängerungshülsen in 20mm Schritten verlängern (Abb. 3).
Für Einbautiefen unter 65 mm ist eine spezielle Rosette zu bestellen.
5.15. Rosette auf die Zählwerkshaube bis zum Anschlag schieben (Abb. 3). Für
Feuchtrauminstallationen mit Verlängerungshülse kann zusätzlich eine
Rosettenscheibe eingesetzt werden, die gesondert zu bestellen ist.
6. Zählertausch
6.1. Leitung durch Zudrehen des Wohnungs- oder Strangabsperrventils
absperren und entleeren.
6.2. Rosette abziehen.
6.3. Mit dem Montageschlüssel den Messeinsatz aus dem UPT schrauben.
