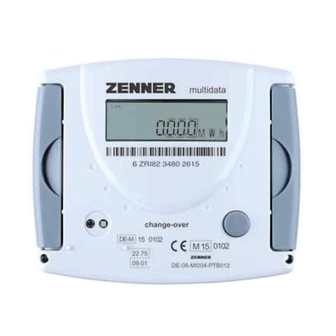

- Seite 1 EnergieTechnik multidata Montage- und Bedienungsanleitung elektronisches Rechenwerk für Wärmezähler mit 2 zusätzlichen Ein-/Ausgängen optional mit M-Bus, RS 232, RS 485...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Mit multidata haben Sie eines der fortschrittlich- Wärmezähler. Nach Ablauf dieser Frist darf das sten und modernsten Rechenwerke für Wärme- Messgerät zur Abrechnung im geschäftlichen Ver- zähler erworben, das derzeit auf dem Markt er- kehr nicht mehr eingesetzt werden. Die Regelun- hältlich ist. -
Seite 3: Technische Daten Multidata
Technische Daten multidata Temperaturbereich °C 1 - 150 Temperaturdifferenz 3 - 120 Anzeige LCD-Multifunktionsanzeige, 8-stellig, gleitend Anzeigeeinheit MWh, kWh, GJ, MJ Bauarten mit Kontaktgeber oder aktivem Impulsgeber Schnittstelle Volumenmessteile (kein Namur oder Opto), passiv max. 1Hz / aktiv max. 100 Hz Temperaturfühleranschluss... -
Seite 4: Technische Daten Anschluss Volumeneingang
Technische Daten Anschluss Volumeneingang Anschluss Volumeneingang pulse Beschaltung Schaltbild Anschlussdaten pulse Passiv mit 1 Hz Ausführung: fmax = 1 Hz, Tastverhältnis 1:1 bis 1:9 Eingangskapazität: ca. 10 nF, Eingangswiderstand ca. 850 kOhm mechanischem pulse 100 Hz Ausführung: Nicht erlaubt VCC 2,5 … 3,6 V Kontakt VCC 2,5 …... -
Seite 5: Anschlussbelegung
Anschlussbelegung Temperaturfühler 2-Leiter Messung Vorlauf 1 - 2 Rücklauf 3 - 4 4-Leiter Messung (optional) Vorlauf 1 - 2 / 5 - 6 Rücklauf 3 - 4 / 7 - 8 Volumenmessteil M-Bus Kontakt 10 M-Bus L1 10 11 9 50 51 52 53 54 55 71 72 73 74 Ein-/Ausgänge RS-232... - Seite 6 Kommunikation Abmessungen Höhe: H = 106 mm Bei Rechenwerken mit zwei Impulsausgän- gen wird typischer Weise auf dem ersten Breite: B = 126 mm Ausgang (I/O 1) die Wärmeenergie und auf Tiefe: T = 54 mm dem zweiten Ausgang (I/O 2) das Volumen ausgegeben.
- Seite 7 Leitungen von 4,2 bis 10 mm Durchmesser. Nicht Vor Montage Absperrorgane schließen bzw. die benutzte Einführungen verschlossen halten. Einbaustelle des Temperaturfühlers abriegeln und Anlagedruck entlasten! Anschlussreihenfolge beachten: Zuerst Fühler- kabel, dann Impulskabel anschließen! multidata wird betriebsbereit geliefert und bedarf keiner Einstellungen oder Justierungen.
- Seite 8 Montage Rechenwerk Anschluss der Fühler Das Rechenwerk ist vorzugsweise an der Wand Die Montage der Temperaturfühler erfolgt vor- zu montieren. Von einer Montage an ein was- zugsweise symmetrisch direkt eintauchend. Bei serführendes Rohr oder direkt an das Volumen- Verwendung von Tauchhülsen müssen diese messteil ist abzusehen.
-
Seite 9: Umschaltung 2-/4-Leiter
Umschaltung 2-/4-Leiter (Montagefehler) anzeigt; Fehlercodes siehe Ta- Rechenwerke, die für die 4-Leiter Messtechnik belle. Die meisten Fehler lassen sich durch einen ausgerüstet sind, können mit dem Schalter an langen Tastendruck in der Fehleranzeige löschen. der linken oberen Platinenseite auf 2-Leiter Mes- Steht der Fehler jedoch immer an, wird er im näch- sung umgestellt werden. -
Seite 10: Statusanzeigen / Fehlercodes
Anlage / Gerät auf Fehler prüfen Datenübertragung Notbetrieb Gerät austauschen Externe Versorgung Mit den Fehlercodes werden vom multidata erkannte Fehler angezeigt. Bei mehr als einem Fehler wird die Summe der Fehlercodes angezeigt: Fehler 1005 = Fehler 1000 und Fehler 5. Code Fehler Maßnahme Kurzschluss Rücklauffühler... - Seite 11 Ebene 1 Ebene 2 Ebenenwechsel können aus Siehe jedem beliebigen Menüpunkt Seite 12 heraus erfolgen Energie (Hauptanzeige) Energie am Stichtag Volumen Datum Stichtag Volumen Eingang 1 Zählerstand Eingang 1 Stichtag Impulswertigkeit Eingang 1 Monatslogger Zählerstand, Maximum 24 Vormonatswe Zählerstand Eingang 2 Stichtag Volumen Eingang 2 Impulswertigkeit Eingang 2 Aktueller Monatsverbrauch...
- Seite 12 Erst dann wird Menü aktualisiert bzw. erfolgt der Eingangsanzeige Sprung zum Untermenü. Hinweis Fehlerstatus Je nach Ausführung Ihres Taste halten (H) bis Ebenen- multidata können Anzeigen in Softwareversion wechsel oder Rück sprung Anzahl und Reihenfolge von aus Untermenüs erfolgt. den Abbildungen abweichen.
