9.4
Einbaumaße

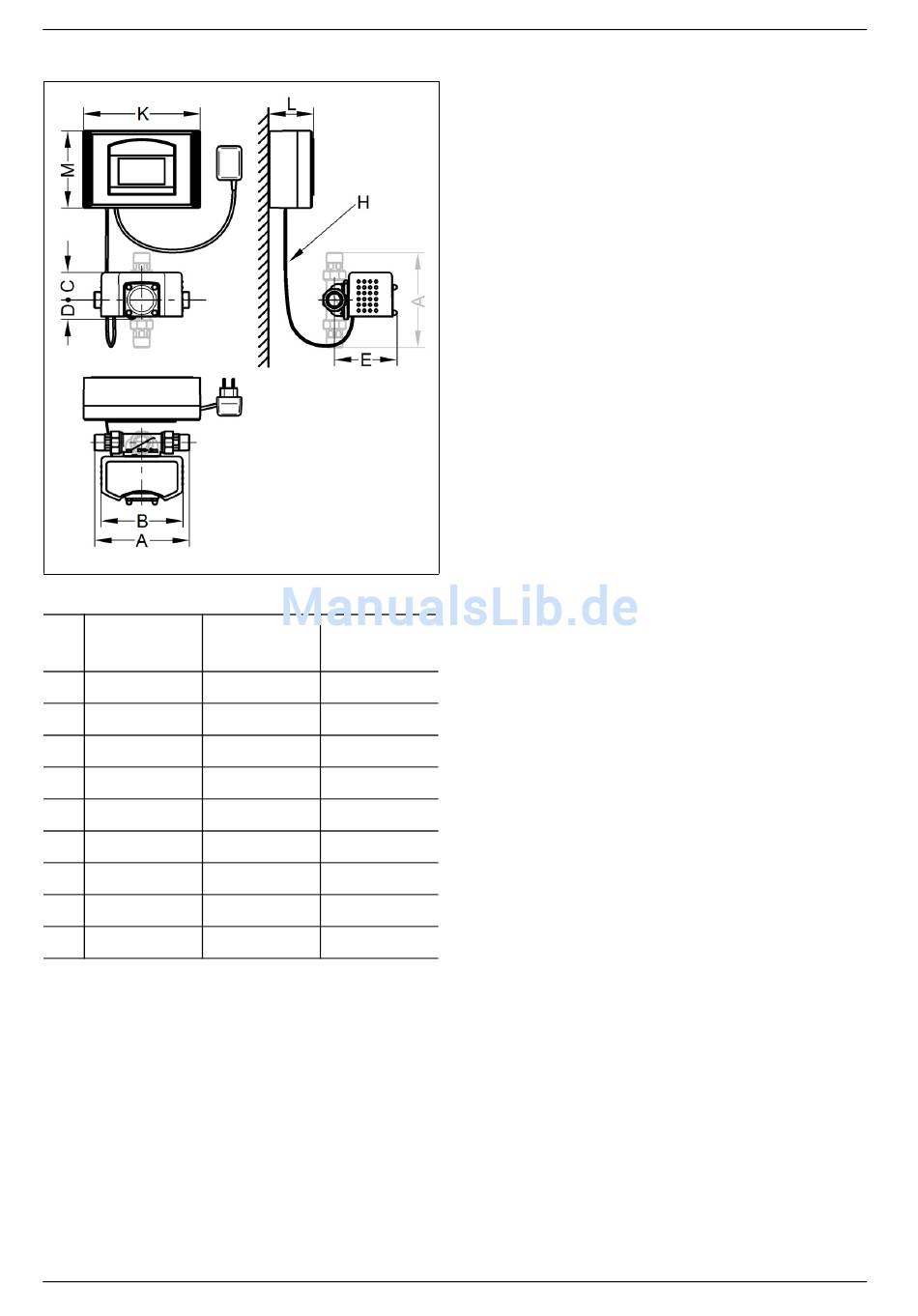

Abb. 19: Einbaumaße
ZEWA PLUS
ZEWA PLUS
¾"
A
180
B
168
C
57
D
40
E
128
H
900
K
240
L
93
M
160
Alle Maße in [mm] (siehe Abb. 19)
A = Einbaulänge
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
E = Einbautiefe bis Rohrmitte
H = Kabellänge
K = Breite des Steuergeräts
L = Tiefe des Steuergeräts
M = Höhe des Steuergeräts
Datenblatt
ZEWA PLUS
1"
1¼"
195
230
168
168
57
57
40
40
128
133
900
900
240
240
93
93
160
160
JUDO ZEWA PLUS
9.5
Lieferumfang
– Leckageschutz inkl. Befestigungs-
schrauben und Profilflanschdichtung
– Steuergehäuse
– Steckernetzgerät
– Einbau- und Betriebsanleitung
– Einbaudrehflansch JQE
mit Verschraubung
9.6
Zubehör
– Kabel für potenzialfreie Störmeldung
(Best.-Nr. 2200717)
– Leckagesensor (Best.-Nr. 8140015)
35
