Leckageschutz
Inhaltsverzeichnis

Werbung

Schließen
Über diese Schaltfläche kann das Absperr-
ventil des Leckageschutzes manuell ge-
schlossen werden.
Zum Schließen benötigt der Antrieb des Ab-
sperrventils ca. 20 s.
Anschließend wird auf dem Display ange-
zeigt: „Leckageschutz geschlossen"
Um das Absperrventil wieder zu öffnen muss
die Schaltfläche Leckageschutz öffnen betä-
tigt werden.
Ansicht

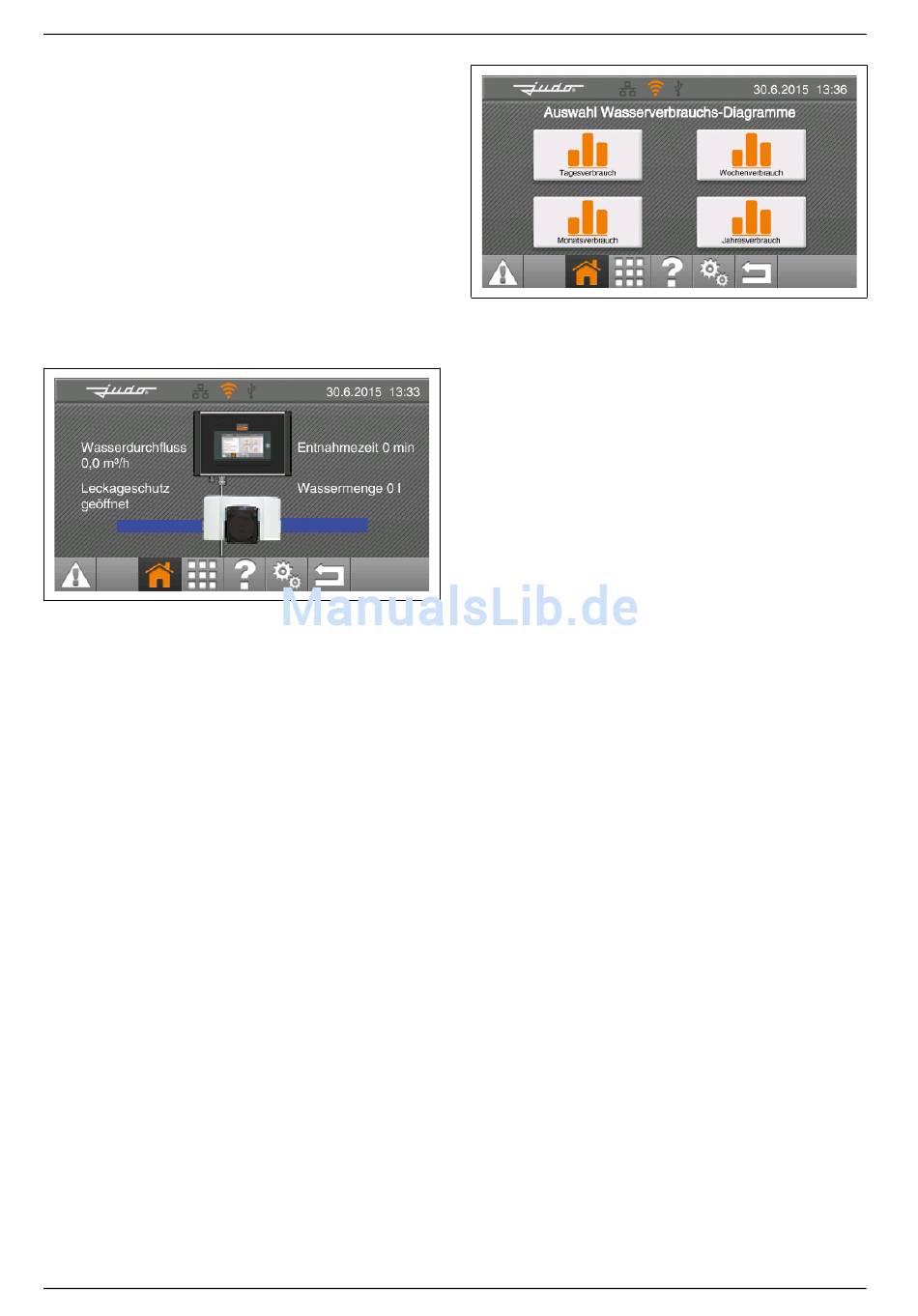

Abb. 13: Menü Ansicht
Hier wird der Leckageschutz schematisch
gezeigt:
– Wasserdurchfluss in l/h
– Entnahmezeit in min
– Öffnungszustand des Leckageschutzes
– Wassermenge in l
18
Betrieb
Diagramme
Abb. 14: Menü Diagramme
Der Wasserverbrauch, der laufend durch ei-
nen Wasserzähler ermittelt wird, kann in un-
terschiedlichen Wasserverbrauchsdiagram-
men grafisch dargestellt werden.
Es sind vier verschiedene Zeitabschnitte
(Tag, Woche, Monat, Jahr) wählbar.
Mit den Symbolen „Pfeil nach links" und
„Pfeil nach rechts" können die Zeitabschnit-
te vor- und zurückgeblättert werden.
Mit dem Zurück-Pfeil am unteren Bildrand
wird das Diagramm verlassen.
Sleepmodus starten
Über diese Schaltfläche kann die Überwa-
chung der Grenzwerte vorübergehend aus-
geschaltet werden. Dies ist notwendig,
wenn große Wassermengen am Stück be-
nötigt werden – z. B. für Bewässerungs-
zwecke
Schwimmbads.
Nach Ablauf der Sleepmoduszeit schaltet
der Leckageschutz automatisch in den nor-
malen Betriebsmodus zurück.
Der Sleepmodus kann jederzeit sofort ver-
lassen werden durch Betätigen der Schalt-
fläche:
Sleepmodus beenden
JUDO ZEWA PLUS
oder
zum
Nachfüllen
eines
