5.16.2 Internetverbindung über LAN
Anschluss und Verlegung eines LAN-Ka-
bels
– Netzgerät ausstecken.
– Die beiden seitlichen Abdeckstreifen an
der Vorderseite des Steuergehäuses vor-
sichtig mit einem Schlitzschraubendreher
entfernen.
– Die vier Befestigungsschrauben des Ge-
häusedeckels mit einem Kreuzschlitz-
schraubendreher lösen.
– Gehäusedeckel mit dem TFT I/O-Modul
vorsichtig abnehmen.
– Grauen Verschlussstopfen an der Unter-
seite des TFT I/O-Moduls abziehen.
– LAN-Kabel in die LAN-Steckdose des
TFT
I/O-Moduls
Abb. 18).

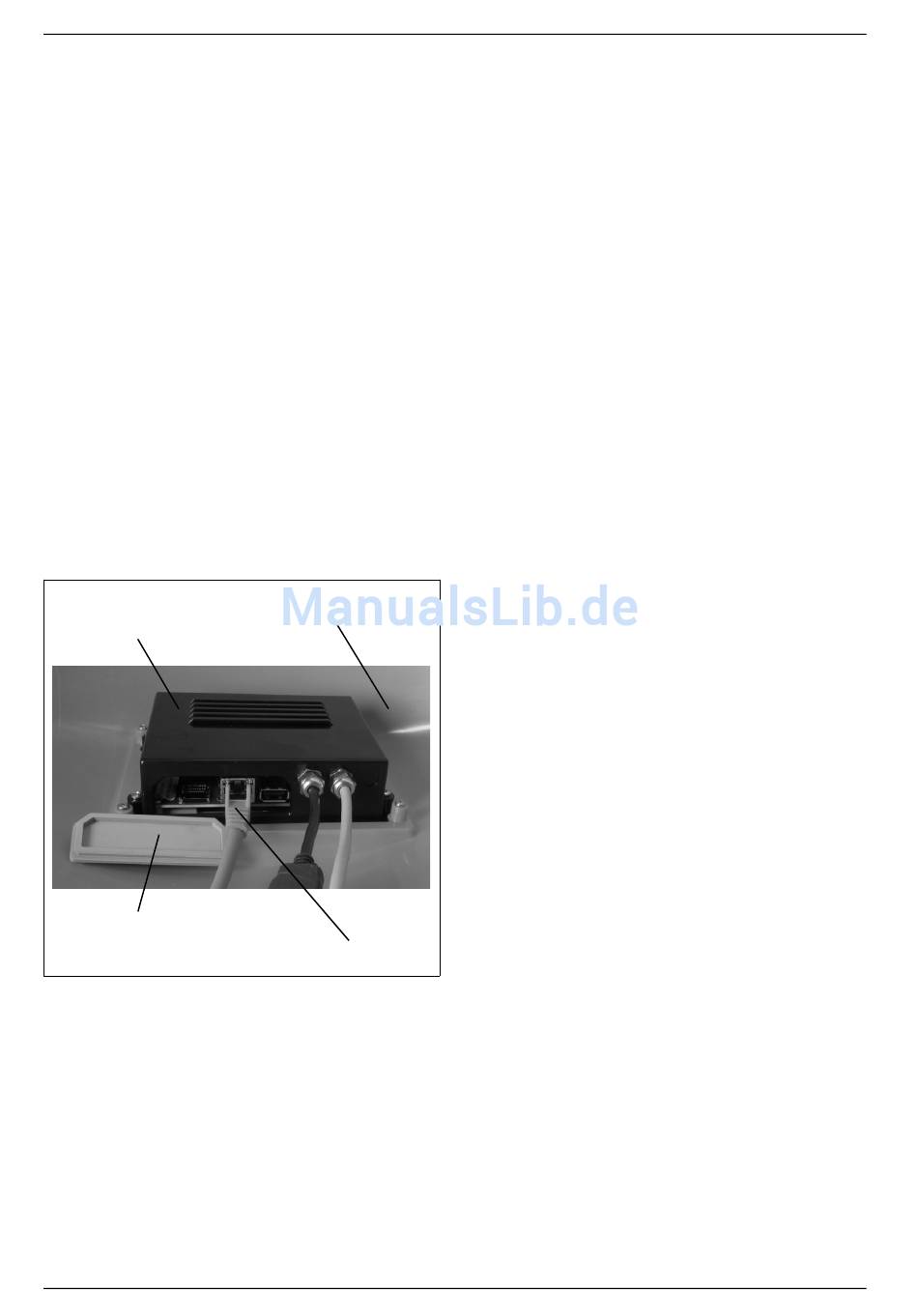

Innenseite Steuergehäuse
TFT I/O-Modul
grauer Verschlussstopfen
LAN-Kabel eingesteckt
Abb. 18: LAN-Steckdose am TFT I/O-Modul
(Abb. ähnlich)
26
Betrieb
einstecken
(siehe
JUDO ZEWA PLUS
– LAN-Kabel durch die Öffnung am Ge-
häuseboden führen. Dabei das Kabel in
die dafür vorgesehene Aussparung der
Kabeltülle drücken.
– Gehäusedeckel wieder vorsichtig auf-
setzen. Darauf achten, dass keine Kabel
eingeklemmt werden!
– Die vier Befestigungsschrauben des Ge-
häusedeckels wieder montieren.
– Die beiden seitlichen Abdeckstreifen
wieder einklipsen.
