8

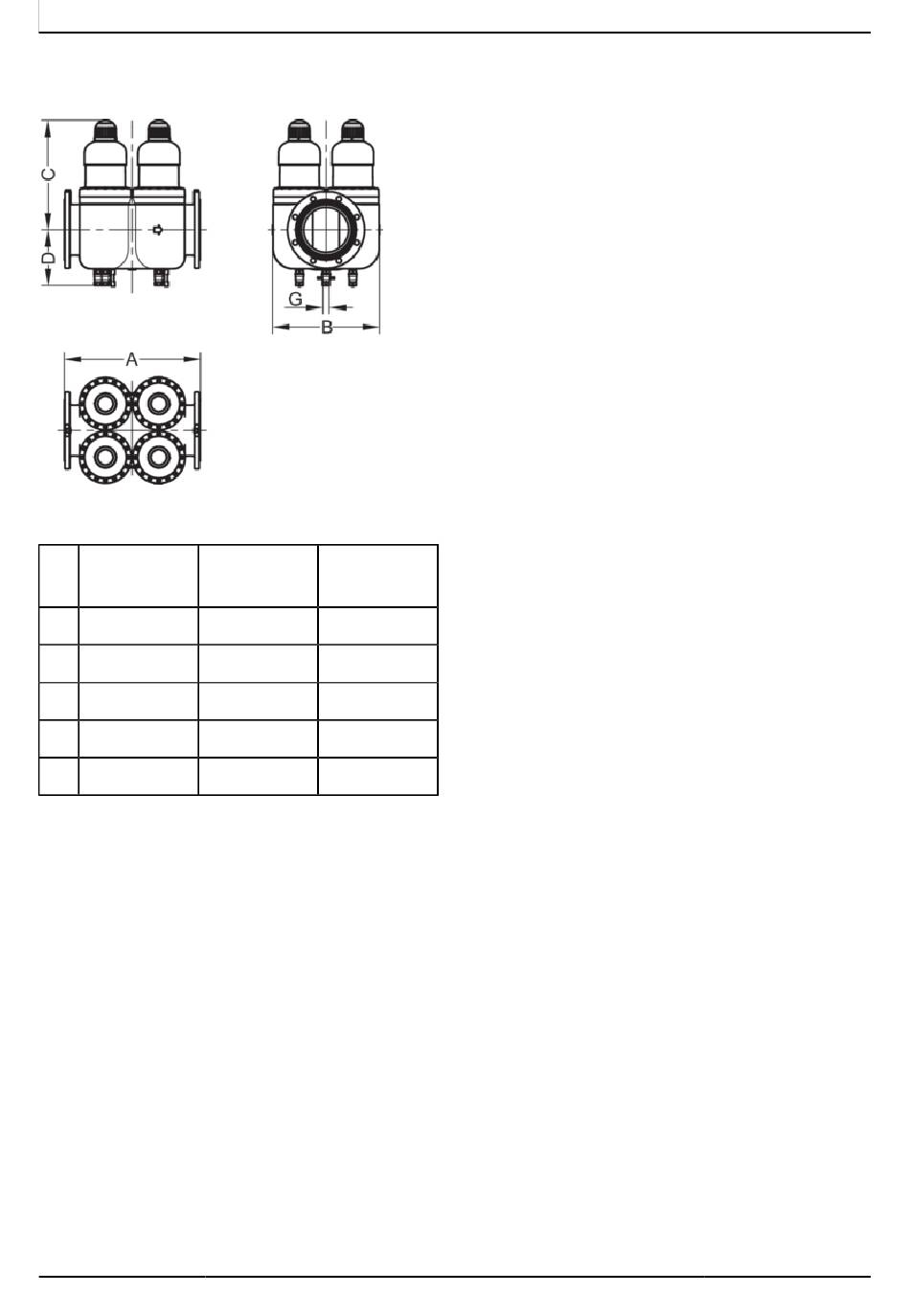

Einbaumaße
Abb. 2:
Einbaumaße JPF-QC DN 200
JPF-QC
JPF-QC
DN 125
DN 150
A
560
560
B
250
474
C
446
469
D
191
207
G
¾"
¾"
A Einbaulänge
B Gerätebreite
C Höhe oberhalb Rohrmitte
D Höhe unterhalb Rohrmitte
G Nennweite Abwasser
16
Einbaumaße
JPF-QC
DN 200
600
474
485
238
¾"
JUDO JPF-QC
1700304 • 2018/09
