Bei der Montage des Einbaudrehflanschs ist
wie folgt vorzugehen:
– Absperrventil für den Wasserzulauf
schließen.
– Absperrventil nach Montage des Ein-
baudrehflansches wieder öffnen und die
Wasserrohrleitung spülen.
– Absperrventil
schließen.
Die Flanschfläche des Einbaudrehflanschs
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass kei-
ne mechanischen Verspannungen auftre-
ten!
Ansonsten
mechanischen Beschädigung bis hin zum
Bruch der Rohrleitung oder des Einbaudreh-
flanschs kommen. Daraus können größere
Wasserschäden resultieren.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch
wachungs-Armatur einwirken.
4.3
Montage des Leckage-
schutzes
– Zunächst die Rohrleitung mit dem neu
installierten
Einbaudrehflansch
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
ventil) und den Montagedeckel des Ein-
baudrehflanschs entfernen.
Der Einbaudrehflansch für den Leckage-
schutz ist mit Bajonettbohrungen ausgerüs-
tet. Die erforderlichen Dichtungen und
Schrauben sind am Leckageschutz vormon-
tiert.
Die Schrauben nicht lösen!
– Die Köpfe der vier Flanschschrauben
durch die Bajonettbohrungen am Ein-
baudrehflansch stecken (siehe Abb. 3 I).
– Den Leckageschutz im Uhrzeigersinn
anschließend
wieder
kann
es
zu
einer
und
Wasserüber-
JQE
JUDO ZEWA PLUS
Installation
bis
zum
Abb. 3 II).
– Die vier Flanschschrauben festziehen.

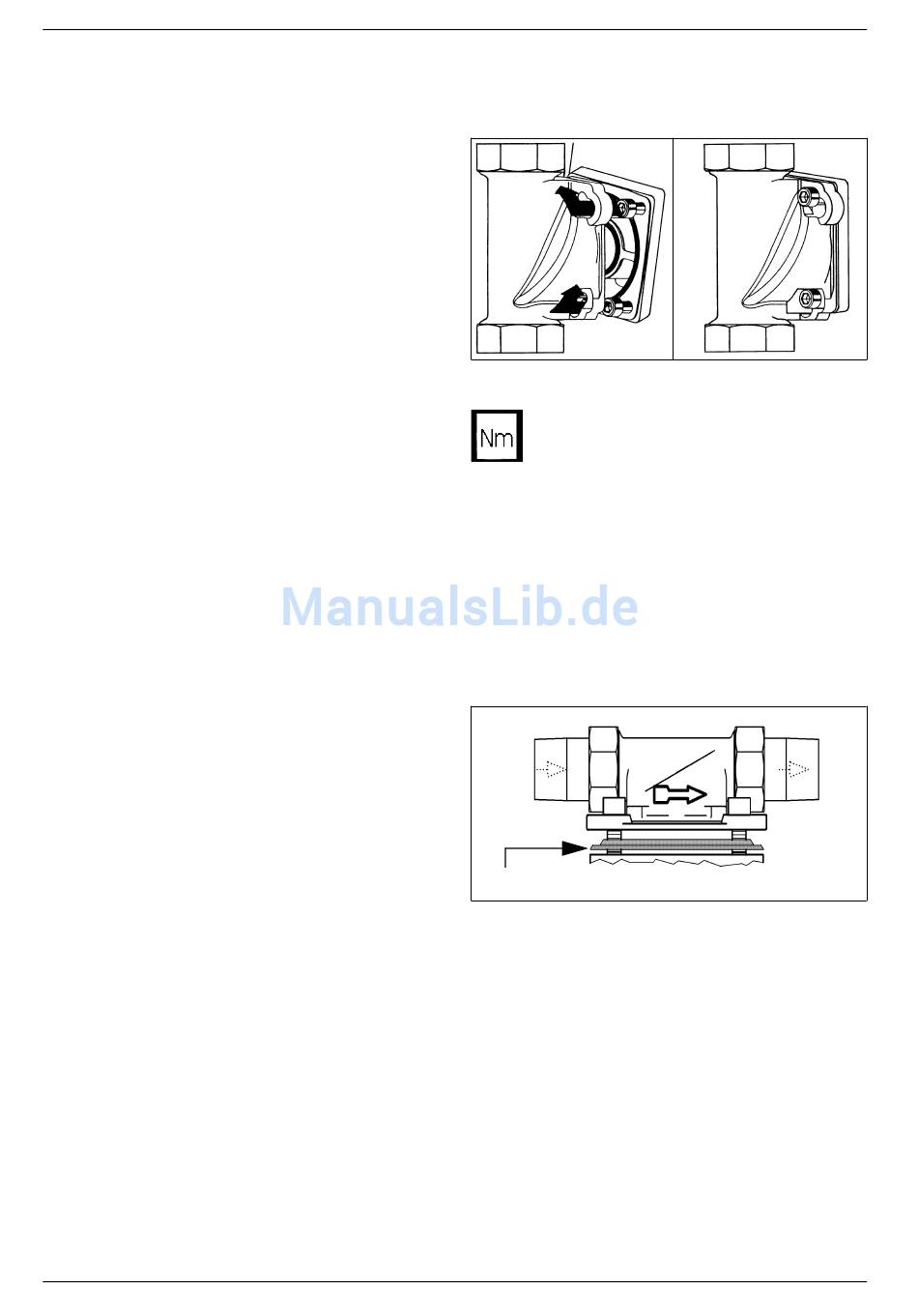

Abb. 3:
Einbaudrehflansch mit Bajonett
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und das Gerät nicht beschädigt bzw.
verspannt wird!
Die Profilierung der Profilflanschdichtung
muss zum Einbaudrehflansch zeigen (siehe
Abb. 4). Wird dies nicht beachtet, kann es
zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
schäden an Haus und Einrichtungen entste-
hen.
Profilflanschdichtung
Abb. 4:
Profilflanschdichtung
Anschlag
drehen
I
(siehe
II
11
