HT Instruments PVCHECKs-ONE Bedienungsanleitung Seite 53

Inhaltsverzeichnis
➢ Mod. Temp → Stellen Sie den Messmodus der Temperatur der Module unter den
Optionen ein:
• AUTO → Temperatur berechnet vom Instrument auf Grundlage der Messung von
Voc (keine Probe verbunden) – empfohlene Option
• MESS. → Temperatur gemessen durch mit Fernstation verbundener Probe
PT305
• MAN → Manuelle Einstellung der Modultemperatur, wenn bekannt, im folgenden
Bereich
➢ Tol. Voc → Stellen Sie die Toleranz bei Voc Messung im: 1% ÷ 15% (typisch 5%)
➢ Tol. Isc → Stellen Sie die Toleranz bei Isc Messung im: 1% ÷ 15% (typisch 10%)
➢ Start&Speic. → Stellen Sie den Autostart-Funktionsmodus zwischen den Optionen
ein: AUTO (Funktion aktiv) oder MAN (Funktion nicht aktiv)
➢ Start&Speic. → NEU STARTEN → Drücken Sie die SAVE-Taste und bestätigen Sie
den Neustart des Tests nur, wenn bereits eine AutoSave-Sequenz ausgeführt wird
und Sie die Marker ändern möchten, mit denen die nachfolgenden Messungen
verknüpft werden und die gespeichert werden sollen
➢ Iso V. Test → Stellen Sie die Testspannung bei der Isolationsmessung, unter den
Optionen ein: OFF (keine Messung), 250V, 500V, 1000VDC
➢ Iso R.Lim → Stellen Sie den Mindestgrenzwert für die Isolationsmessung unter den
Werten ein: 0.05,0.10,0.23,0.25,0.50,1.00,50M
➢ RPE Lim → Stellen sie den Höchstgrenzwert bei der Durchgangsprüfung unter den
Werten ein: OFF (keine Messung), 1,2,3,4,5
➢ Eins. & Temp. → Einstellen der Bestrahlungsstärkemessung für die IVCK-Messung
mit der Option „Direkt" (siehe § 5.1.4)
➢ Min. Einstr. [W/m2] → Einstellen der Mindestbestrahlungsschwelle (für die Modus
„Direkt" und „R. Ein.") (siehe § 5.1.4)
➢ AVG-Werte → Die Funktion "ZURÜCKSETZEN" ermöglicht die Nullstellung der
Durchschnittswerte der Parameter Voc und Isc, bevor eine neue Messung gestartet
wird
➢ AVG Voc, AVG Isc → Durchschnittswerte von Voc und Isc bei den 10 vorab
abgespeicherten Messwerten.
4. Drücken Sie die Taste SAVE zur Bestätigung der Einstellungen
5. Wenn nötig, wählen sie die Option "><" und bestätigen Sie mit ENTER. Führen Sie
eventuell die Operation durch, wie im § 6.3.1 beschrieben

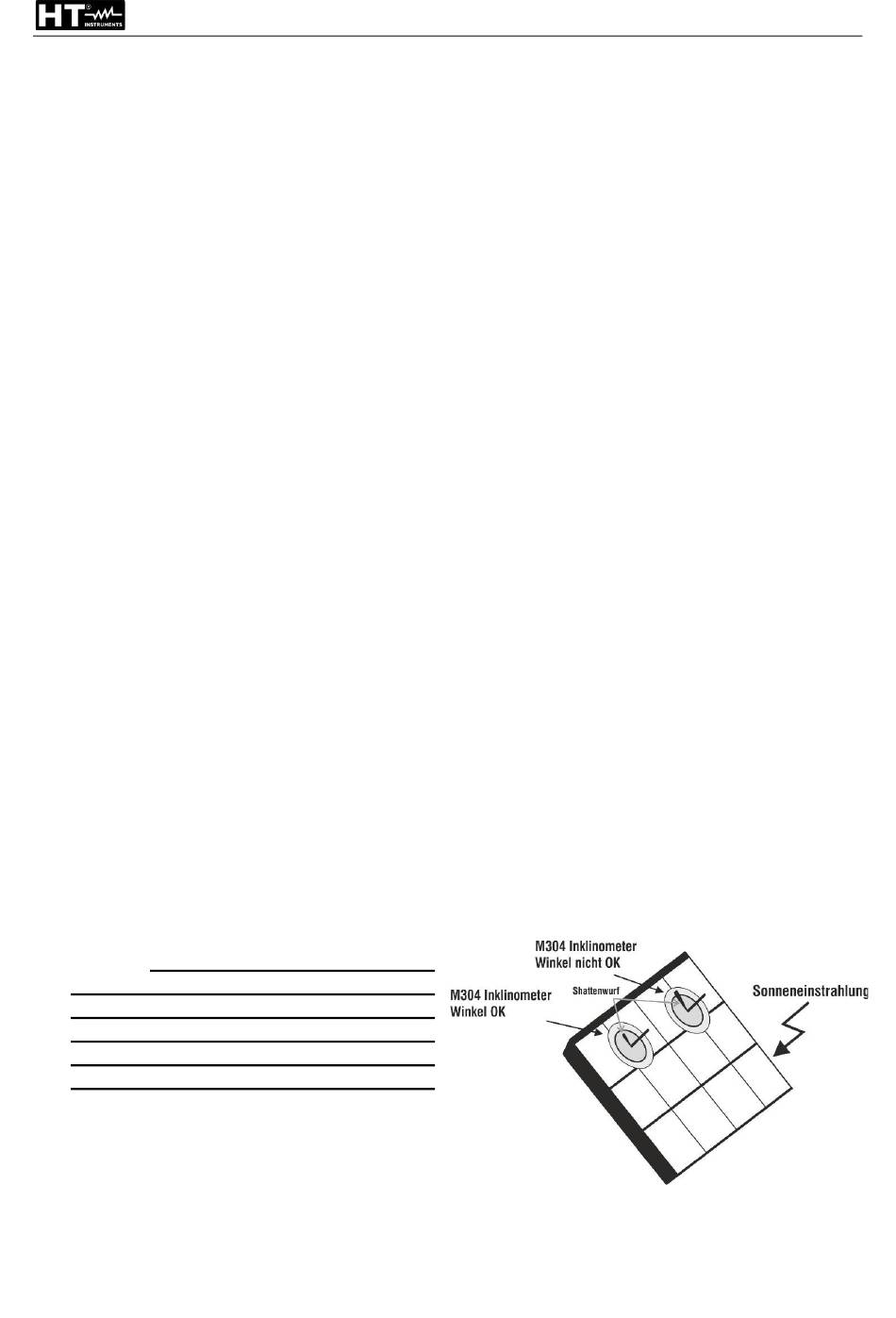

6. Setzen Sie den Ständer auf die Scheibe
des optionalen Zubehörteils M304 und
legen Sie ihn auf die Oberfläche des
Moduls. Überprüfen Sie, dass der auf
die Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls ist der Winkel zwischen den
Sonnenstrahlen und der Oberfläche des
Moduls zu groß und daher sind die vom
Instrument
Abmessungen NICHT als zuverlässig zu
betrachten.
Wiederholen
Vorgänge zu anderen Tageszeiten.
innerhalb
des
Grenzkreises"
durchgeführten
Sie
die
DE - 51
PVCHECKs-ONE
