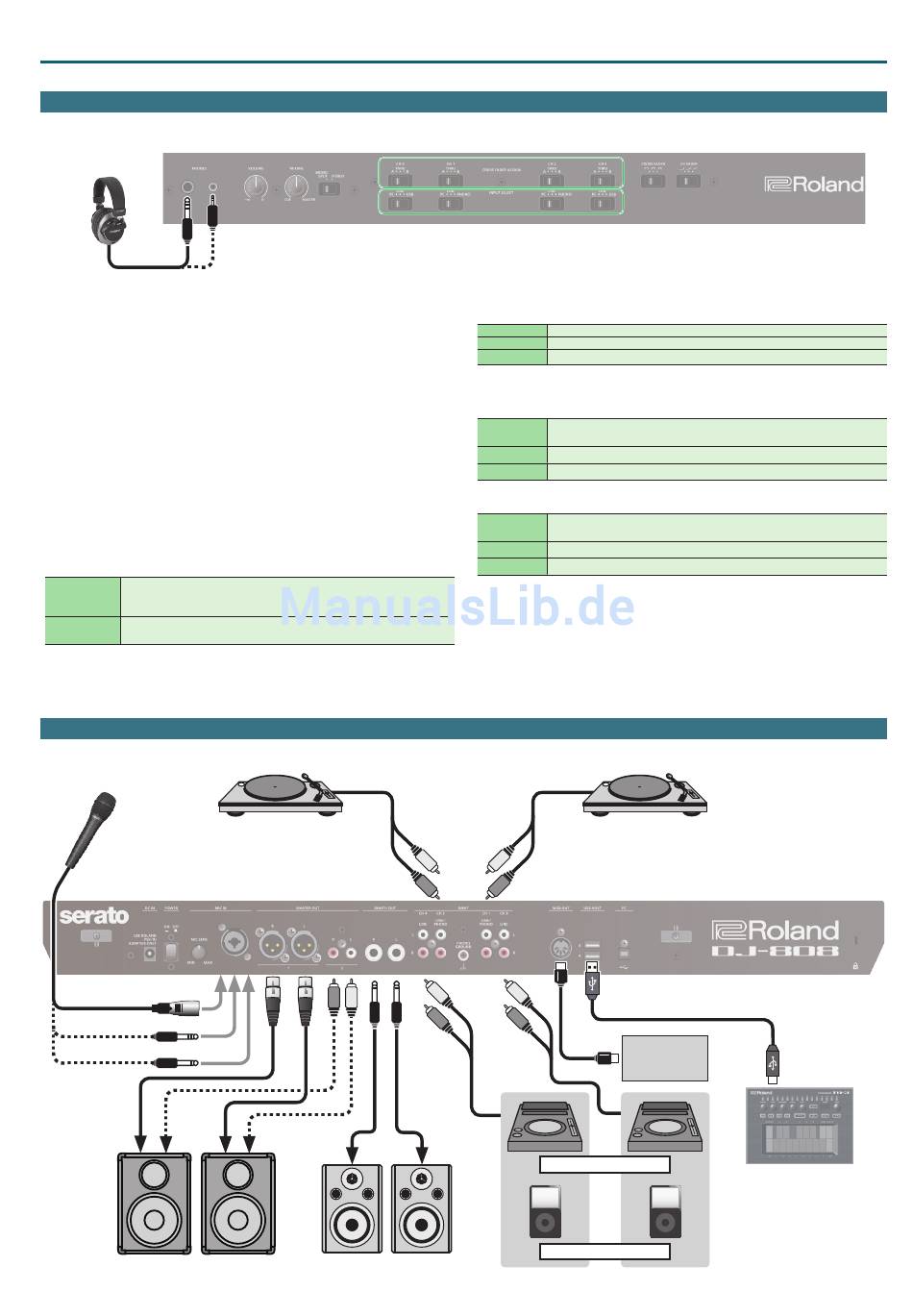

Die Vorderseite (Anschließen von externem Equipment)
1
Kopfhörer
1
[PHONES]-Buchsen
Zum Anschluss von Kopfhörern. Die Anschlüsse sind Stereoklinke (Ø 6.3
mm) und Stereo-Miniklinke (Ø 3.5 mm).
2
[VOLUME]-Regler
Bestimmt die Lautstärke des Kopfhörersignals.
3
[MIXING]-Regler
Bestimmt die Lautstärke-Balance zwischen Monitorsignal des Kanals,
dessen Channel [CUE]-Taster leuchtet und der Gesamtlautstärke (Master
Volume).
* Diese Einstellung ist aktiv, wenn der [MONO SPLIT/STEREO]-Schalter auf
STEREO gesetzt ist.
4
[MONO SPLIT/STEREO]-Schalter
Schaltet das Ausgabesignal für den Kopfhörer auf mono (MONO SPLIT)
oder stereo (STEREO).
Der Sound des Kanals, dessen Channel [CUE]-Taster leuchtet, ist über die linke
MONO SPLIT
Seite (L) hörbar und das Master Output-Monitorsignal wird über die rechte
Seite (R) ausgegeben.
Der Sound des Kanals, dessen Channel [CUE]-Taster leuchtet, wird mit dem
STEREO
Master Output-Signal gemischt und in stereo ausgegeben.
Die Rückseite (Anschließen von externem Equipment)
Mikrofon
1 2
3
XLR
TRS-Klinke
Klinke
Aktiv-Lautsprecher, Verstärker
2
3
4
Turntable
(analog)
4
5
5
6
Aktiv-Lautsprecher
5
6
5
[CROSS FADER ASSIGN]-Schalter
Bestimmen die Ausgangszuordnung der Kanäle.
A
Ausgabe zum Cross Fader A.
THRU
Keine Ausgabe zum Cross Fader.
B
Ausgabe zum Cross Fader B.
6
[INPUT SELECT]-Schalter
Bestimmt die Eingangsquelle für jeden Kanal.
Der in das Serato DJ Deck geladene Sound ist das Quellsignal.
PC
Wählen Sie diese Option, wenn Sie DVS verwenden.
LINE
Das Line Level-Eingangssignal ist das Quellsignal.
PHONO
Das Phono Level (MM Type Cartridge)-Eingangssignal ist das Quellsignal.
CH3, CH4
Der in das Serato DJ Deck geladene Sound ist das Quellsignal.
PC
Wählen Sie diese Option, wenn Sie DVS verwenden.
LINE
Das Line Level-Eingangssignal ist das Quellsignal.
USB
Das USB HOST-Eingangssignal ist das Quellsignal.
7
[CROSS FADER]-Schalter
Schaltet die Reaktions-Hüllkurve des Cross Fader um.
8
[CH FADER]-Schalter
Schaltet die Reaktions-Hüllkurve der Channel Fader um.
9
10
7
7
8
DJ Player
Audio Player
Beschreibung der Bedienoberfläche
7
8
Turntable
(analog)
11
MIDI-Gerät
9
