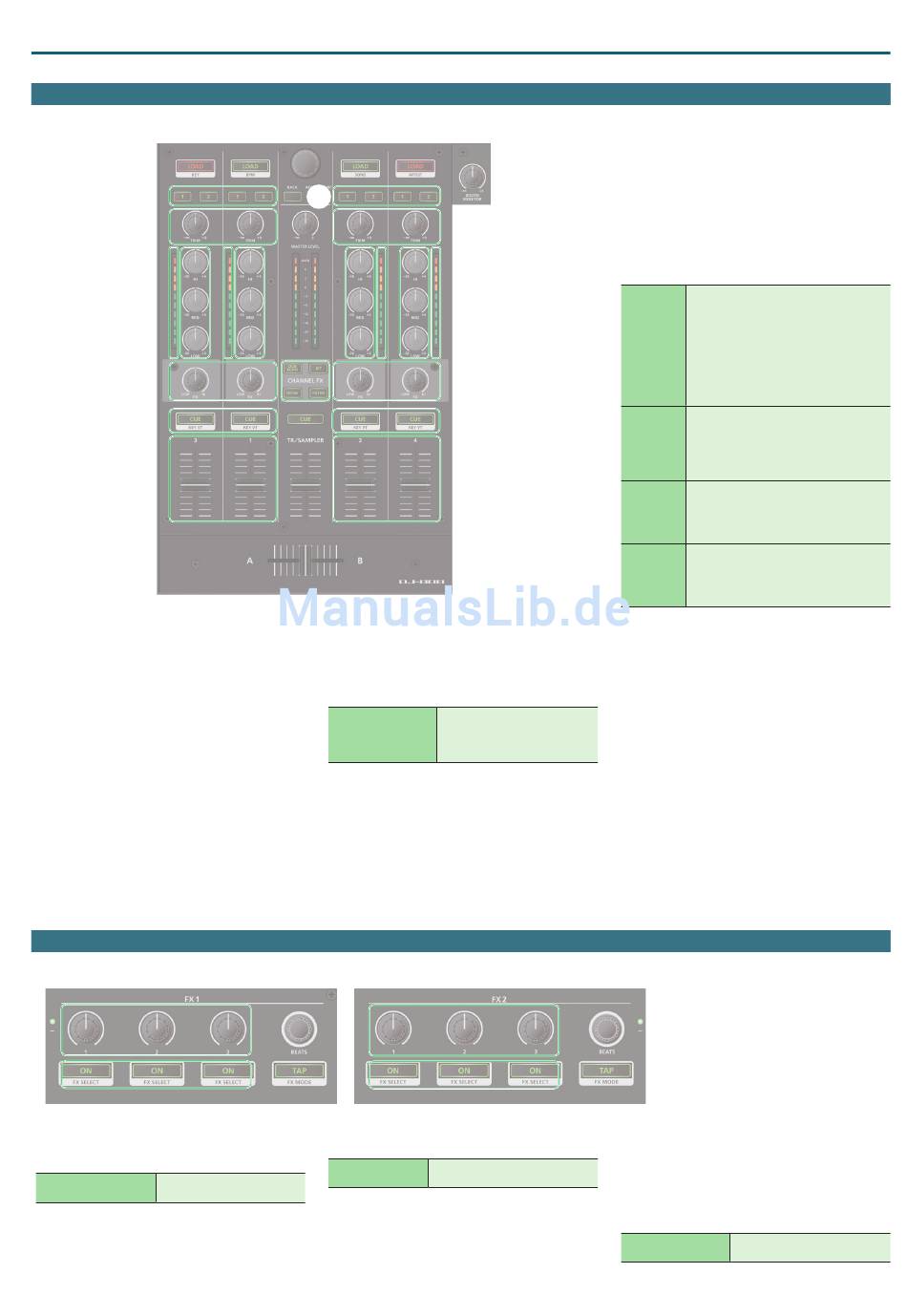

Mixer-Sektion
Dieses ist ein 4-Kanal Mixer. Hier können Sie den Sound verändern, Sounds verknüpfen und die Headphone Cue-Funktion ein- bzw. ausschalten.
1
2
3
4
5
6
7
1
[1], [2] Assign-Taster
Schalten die über die Effekt-Sektion
ausgewählten Effekte ein bzw. aus.
2
[TRIM]-Regler
Bestimmen die Lautstärke.
3
[HI], [MID], [LOW]-Regler
Heben bzw. senken die Lautstärken der hohen,
mittleren und tiefen Frequenzen.
4
Channel Level-Anzeigen
Zeigt die Lautstärke des Signals vor dem Fader
an.
5
[FX]-Regler
Steuert den Effekt, der über die [CHANNEL FX]-
Taster ausgewählt wurde.
Effekt-Sektion
Hier können Sie die Effekte für die beiden voneinander unabhängigen Effekt-Sektionen (FX1, FX2) einstellen.
1
3
1
Effektparameter-Regler
Bestimmt den Klangcharakter des ausgewählten
Effekts.
[SHIFT] +
Wechselt den Effekttyp.
Effektparameter-Regler
2
[BEATS]-Regler
Bestimmt die Zeit, für die der Effekt angewendet
wird.
Wenn Sie den Regler drücken, wird die
Einstellung „1." ausgewählt.
1
9
3
3
10
4
4
11
12
13
8
6
Channel [CUE]-Taster
Schaltet die Cue-Funktion für jeden Kanal
ein bzw. aus. Der Sound des Kanals, dessen
[CUE]-Taster leuchtet, wird über die Kopfhörer
ausgegeben.
[SHIFT] + [CUE]
7
Channel Fader
Stellt den Ausgangspegel des Kompressors ein.
8
Cross Fader
Gibt den Sound aus, der über die [CROSS FADER]
Assign-Schalter ausgewählt ist.
2
4
3
Effect-Taster
Schaltet den Effekt ein bzw. aus.
[SHIFT] +
Effect-Taster
14
2
3
4
5
6
7
Das AUTO PITCH der VT-Sektion
arbeitet gemäß der Tonhöhen-
Information des ausgewählten
Kanals.
1
3
Wechselt den Effekttyp.
Beschreibung der Bedienoberfläche
9
[MASTER LEVEL]-Regler
Stellt den Master Output-Pegel ein.
10
Master Level-Anzeige
Zeigt den Master Output-Pegel an.
11
[CHANNEL FX]-Taster
Wählt den Channel-Effekttyp aus.
Fügt ein Delaysignal hinzu.
Wenn der [FX]-Regler nach rechts gedreht
wird, wird der Echoeffekt nur für die hohen
Frequenzen hinzugefügt.
[DUB
Wenn der [FX]-Regler nach links gedreht
ECHO]
wird, wird der Echoeffekt nur für die mittleren
Frequenzen hinzugefügt.
Je weiter Sie den Regler drehen, desto länger
sind die Intervalle zwischen den Echo-
Signalen.
Fügt einen Flangereffekt hinzu.
Wenn der [FX]-Regler nach rechts gedreht
wird, wird der Höchstwert zyklisch variiert.
[JET]
Wenn der [FX]-Regler nach links gedreht
wird, wird der Höchstwert entsprechend der
Regler-Position verringert.
Fügt ein Rauschen hinzu.
Wenn der [FX]-Regler nach rechts gedreht
[NOISE]
wird, wird die Tonhöhe des Rauschens erhöht.
Wenn der [FX]-Regler nach links gedreht wird,
wird die Tonhöhe des Rauschens erniedrigt.
Fügt einen Filter-Effekt hinzu.
Wenn der [FX]-Regler nach rechts gedreht
[FILTER]
wird, sind nur die hohen Frequenzen hörbar.
Wenn der [FX]-Regler nach links gedreht wird,
sind nur die tiefen Frequenzen hörbar.
12
TR/SAMPLER [CUE]-Taster
Schaltet den TR/SAMPLER Output Cue ein bzw.
aus.
13
[TR/SAMPLER] Level Fader
Stellt den Ausgangspegel der TR-Sektion und
des Samplers ein.
14
[BOOTH MONITOR]-Regler
Stellt den Ausgangspegel der BOOTH OUT-
Buchsen ein.
* Sie können in den System-Einstellungen
(S. 22) bestimmen, dass das Mikrofonsignal
nicht über die BOOTH OUT-Buchsen
ausgegeben wird.
2
4
4
[TAP]-Taster
Sie können das gewünschte Tempo durch
mehrfaches, gleichmäßiges Drücken dieses
Tasters eingeben. Dieses ist dann das
Referenztempo für den Effekt.
Wenn Sie diesen Taster länger gedrückt halten,
wird der Tempowert zurück gesetzt.
Schaltet den Effektmodus (Single
[SHIFT] + [TAP]
FX/Multi FX) um.
7
