7.3

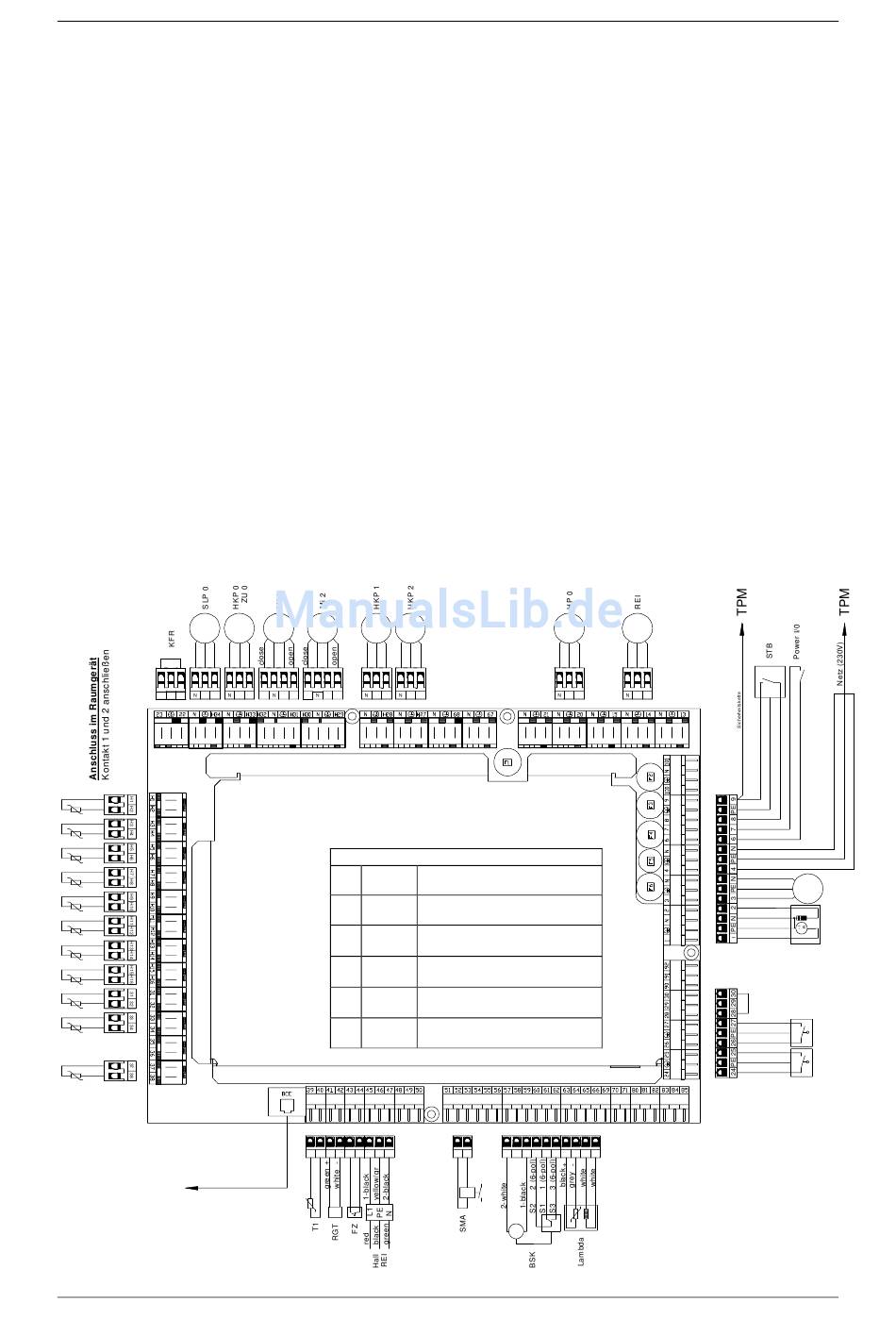

Kesselplatine

RG 0 (1, 2) = Eingang analoges Raumgerät für HK 0 (1, 2)
AF
VF 2 (1)
SF 0
ZSF 0
T1
T2
T3
STF
RGT
FZ
Hall REI
SMA
BKS
Lambda
TKS 2
TKS 1
ZG
SG
Netz
Power I/O
STB
REI
HP 0
KFR
HKP 2 (1, 0) = Ausgang Heizkreispumpe 2 (1, 0)
ZU 0
Mi 2 (1)
SLP 0
M
1~
23
PE
22
PE
RG 0
RG 1
RG 2
AF
VF 2
VF 1
SF 0
ZSF 0
T2
T3
STF
BCE
54
(Verdrahtung nur mit flexiblen Kabeln)
= Eingang Außenfühler
= Eingang Vorlauffühler für Heizkreis 2 (1)
= Eingang Speicherfühler für WW- Speicher 0
= Eingang Zusatzspeicherfühler (Ausgang HK 0 als WW)
= Eingang Kesselfühler
= Eingang Pufferspeicherfühler unten
= Eingang Pufferspeicherfühler oben
= Eingang Stokerfühler (Überwachung Stokertemperatur)
= Eingang Rauchgastemp. Fühler (Polung beachten)
= Eingang Füllstandszunge (Überwachung Brennraum)
= Eingang Hallsensor von Getriebemotor REI
= Ausgang Störmeldeausgang (24VDC 200mA)
= Ausgang Brandschutzklappe
= Eingang Lambdasonde
= Eingang Türkontaktschalter 2 (Überfülldeckel)
= Eingang Türkontaktschalter 1 (Brennraumtür-Aschebox)
= Ausgang Zündgebläse (1=Gebläse, 2=Zündelement)
= Ausgang Saugzuggebläse
= Eingang Stromversorgung (230VAC)
= Ein- Ausgang Netzschalter
= Ein- Ausgang STB
= Ausgang Getriebemotor Reinigung und Treppenrost
= programmierbarer Sonderausgang
= Eingang Kesselfreigabekontakt
= programmierbar als 2. WW-Speicher oder Ext. Brenner
= Ausgang Mischer 2 (1)
= Ausgang Speicherladepumpe 0
M
M
M
M
1~
1~
1~
1~
H34
PE H33
H32
PE
H31
H30
PE H29
PE H28
KP
(I/O31- Taurus)
Sicherungszuordnung Kesselplatine
F1
T 4A
F2
T 4A
F3
T 2A
F4
T 6,3A
F5
T 10A
F6
T 4A
39
40
41
42
43 44
45
46
Planung und Installation POWERCHIP
M
1~
PE
H27
REI
---
STB, Power, KFR
HKP 0, HKP 1, HKP 2, SLP 0,
Mi 1, Mi 2
HP 0, ZG
SG
47
52
53
57
58
59
60
61
62
M
24V=
Stecker: H1/H2 (H3/H4, H5/H6)
Stecker: H7/H8
Stecker: H9/H10 (H11/H12)
Stecker: H13/H14
Stecker: H15/H16
Stecker: 39/40
Stecker: 31/32
Stecker: 33/34
Stecker: 37/38
Stecker: 41/42
Stecker: 43/44
Stecker: 45/46/47
Stecker: 52/53
Stecker: 57/58/59/60/61/62
Stecker: 63/64/65/66
Stecker: 24/PE/25
Stecker: 26/PE/27
Stecker: 1/PE/N/2
Stecker: 3/PE/N
Stecker: 4/PE/N
Stecker: 6/7
Stecker: 8/PE/9
Stecker: 14/PE/N
Stecker: 20/PE/N
Stecker: 22/PE/23
Stecker: H27/PE/N (H28/PE/N, H33/PE/N)
Stecker: H33/PE/N
Stecker: H29/PE/N/H30 (H31/PE/N/H32)
Stecker: H34/PE/N
M
M
1~
1~
PE
20
PE
14
63
64 65
66
PH-07-03-00-00-01-IADE
M
SG
1~
ZG
TKS 1
TKS 2
