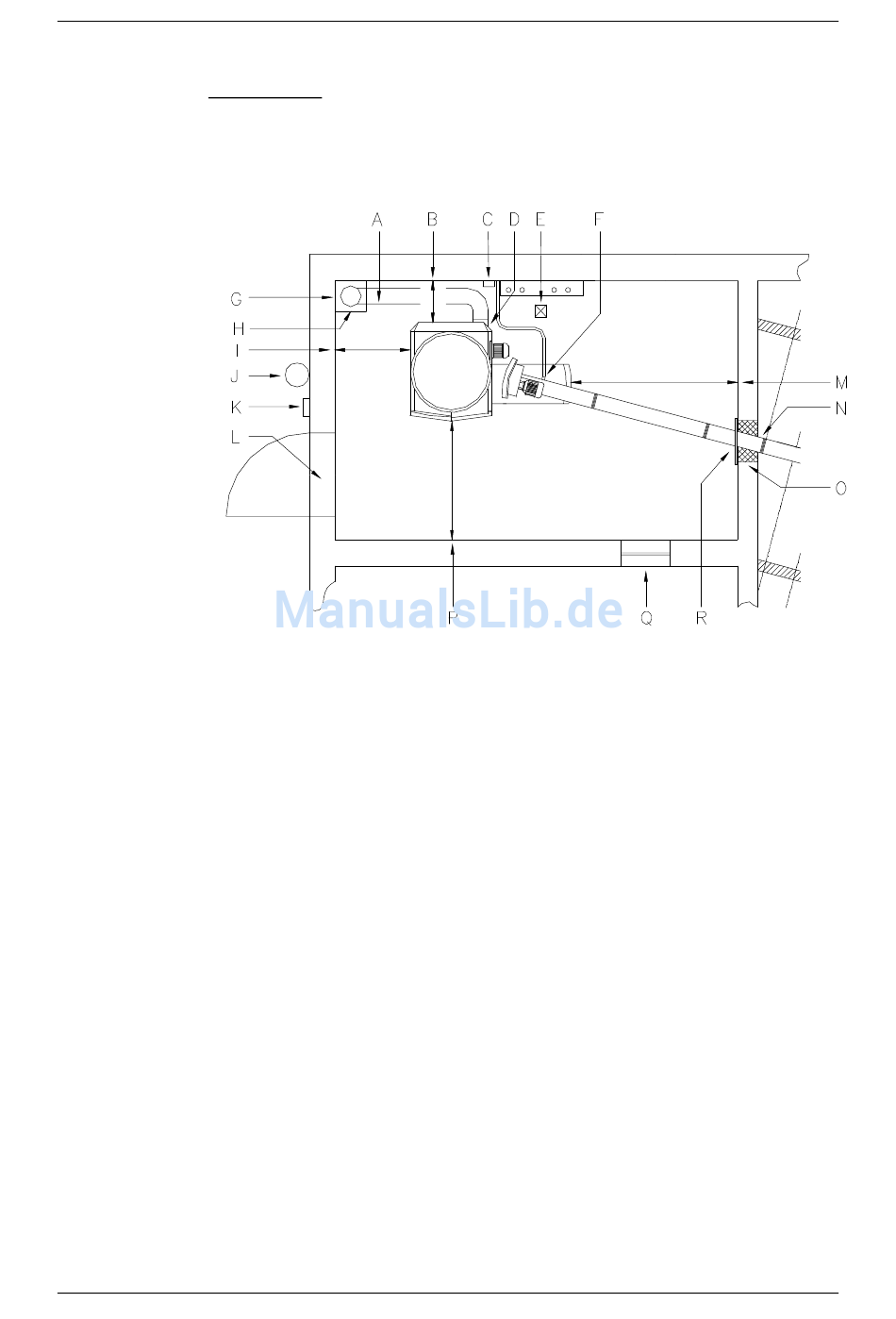

Aufstellungsort
A → Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
B → Wandabstand hinten min. 50 cm
C → Ablauf für thermische Übertemperatursicherung
D → Netzanschluss 400V 13A
E → Abfluss
F → Sprinklereinrichtung 55° C
G → Kamin
H → Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
I → Abstand links mindestens 40 cm
J → Feuerlöscher
K → Fluchtschalter
L → Brandschutztür
M → Wandabstand rechts mindestens 40 cm
N → HLE
O → Mauerdurchbruch
P → Wandabstand vorne mindestens 80 cm
Q → Verbrennungsluftzufuhr
R → TÜB
8
Planen Sie die Anlage möglichst nahe beim Kamin, um ein
langes Abgasrohr zu vermeiden. Die Anlage muss von links
oder rechts zugänglich sein. Die Ausladung der Füllraumtür
muss freigehalten werden.
(möglichst nahe am Kaminanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung)
(Feuchte unempfindlicher Schamotte-Kamin empfohlen)
(ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten)
(6 kg Füllgewicht EN3)
(Not-Aus)
(T30 absperrbar und selbst schließend)
(händisch auszulösende Löscheinrichtung)
(Höhe 700 mm, Breite 450 mm)
(Warneinrichtung bei zu hoher Schneckentemperatur)
Planung und Installation POWERCHIP
(bei Auto-Asche Saugsystem min. 60 cm)
(muss angeschlossen werden)
(bei 75/100 kW Anlagen ideal 70 cm)
