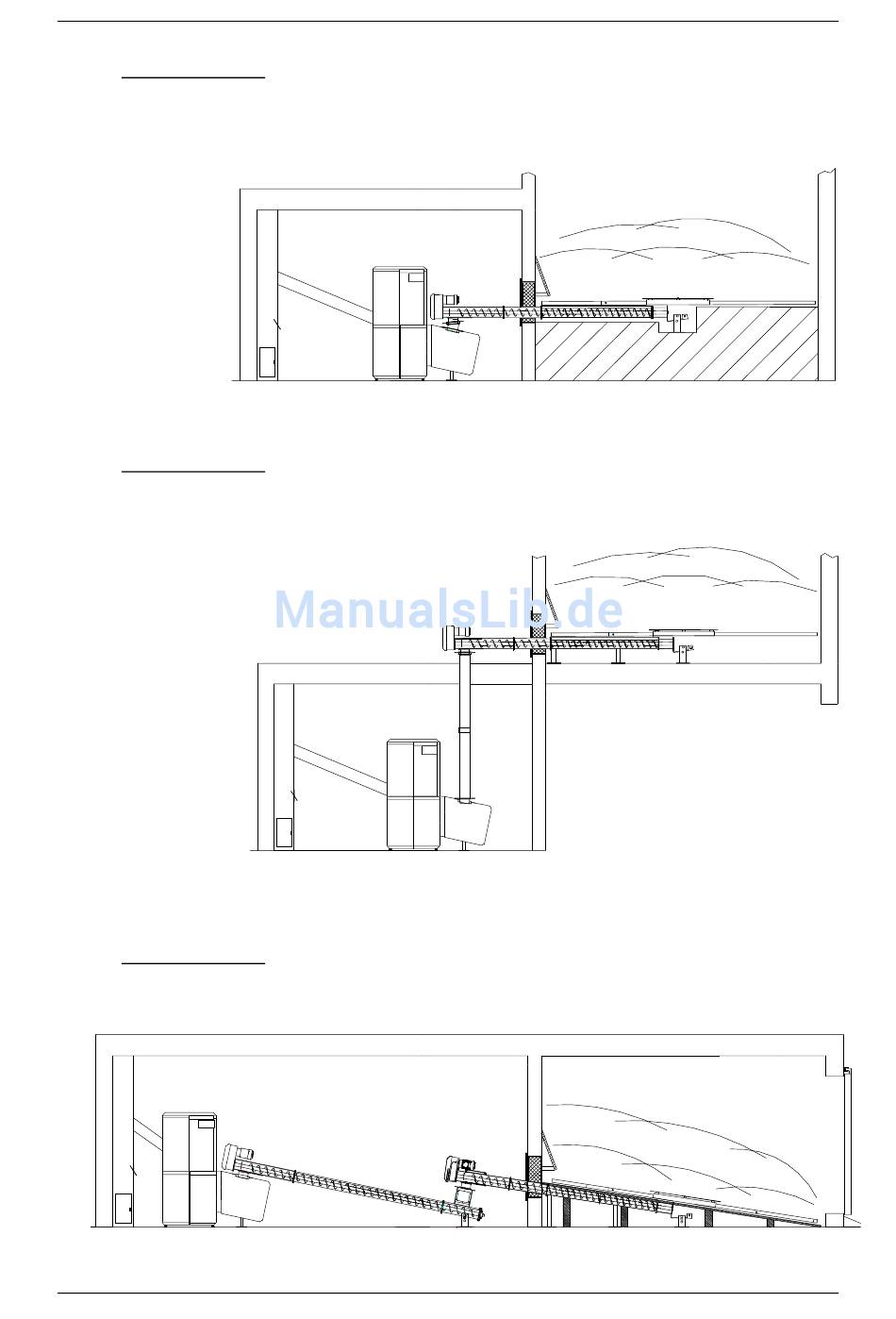

Planungsbeispiel 4
Planungsbeispiel 5
Planungsbeispiel 6
14
Der Lagerraum ist seitlich angeordnet. Die Austragung erfolgt
mittels waagerecht montierten Rührwerk. Die Fallschacht-
verlängerung Art.Nr: PH030-9-200-0 ist erforderlich.
Der Lagerraum ist über dem Heizraum angeordnet. Der
Brennstoff wird über ein Fallrohr Art.Nr: 082-951 (3 m) durch die
Decke zum Heizkessel transportiert. Das Fallrohr ist kürzbar.
Austragung mit Übergabestation und Zubringerschnecke.
Maximallänge der Zubringschnecke 7 m.
Planung und Installation POWERCHIP
