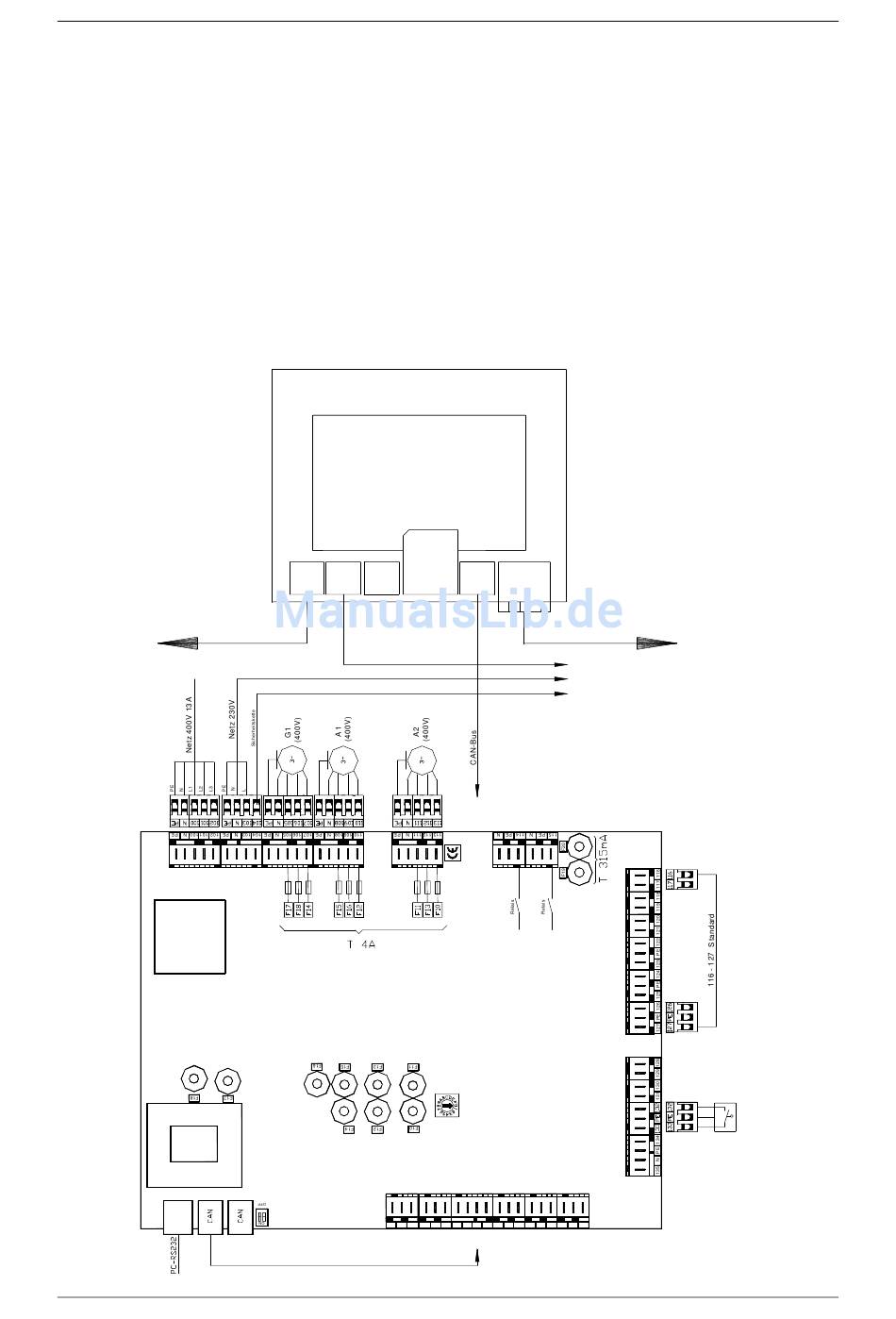

7 E-Schaltplan
7.1

Bedieneinheit / Transportmodul

Service = Anschlussbuchse
SY-Bus = Anschlussbuchse bzw. Kabelverbindung zwischen BCE und Kesselplatine
Ethern. = Anschlussbuchse (nicht aktiv)
SD-Card = Slot für SD-Card
CAN = Anschlussbuchse CAN-Bus
CAN-Bus = Kabelverbindung zwischen BCE, TPM, HKR oder digitaler Raumstation
GSM/Visu = Anschlussmöglichkeit für ein GSM-Modul
KP = Kesselplatine
TPM
= Transportmodul
G1 = Ausgang Getriebemotor G1 (Stoker)
A1 = Ausgang Getriebemotor A1 (Raumaustragung)
A2
= Ausgang Getriebemotor A2 (Zubringschnecke)
TKS 3 = Überwachung Überfülldeckel (Zubringschnecke)
GSM-Visu.
52
BCE
(MMI/7 - Taurus)
SERVICE SY-BUS ETHERN. SD-CARD
TPM
(I/O21-400V)
154 153 152 151 150 149 148
CAN-Bus
Planung und Installation POWERCHIP
CAN CAN
SH - L H +
CAN-Bus
(HKR/RS)
KP
KP
KP
147 146 145 144 143 142 141 140 139 138 137 136
BS-07-00-00-00-01-IADE
PH-07-01-00-00-01-IADE
TKS 3
(230V)
