Guntamatic POWERCHIP Planung Und Installation Seite 44

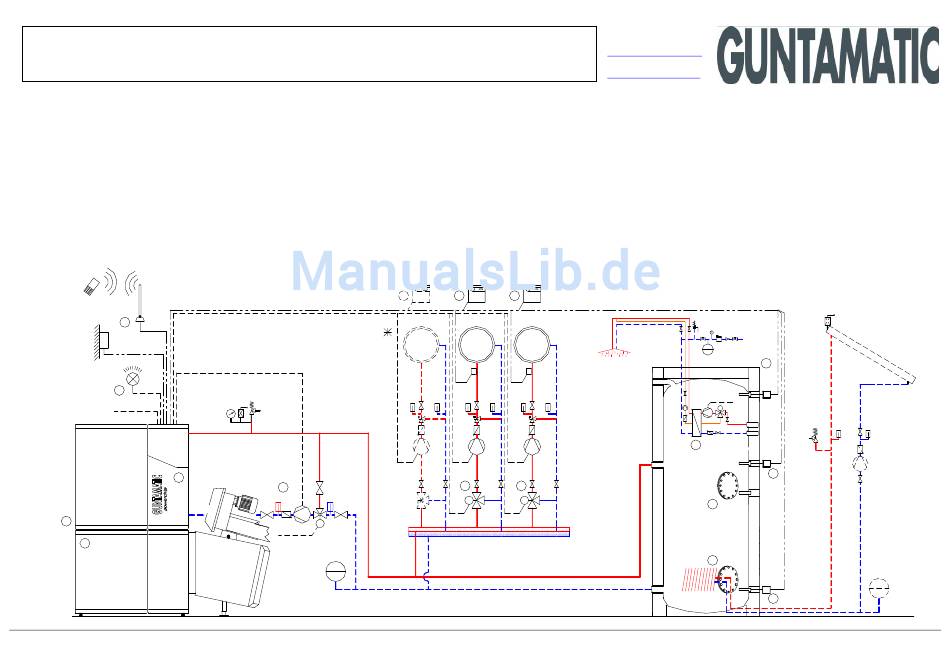

Anschlussschema ab 50 kW Kesselleistung
POWERCHIP mit Hoch-/Niedertemperaturanlage - Pufferspeicher PSF
witterungsgeführte Regelung, Pufferspeicher PSF, Solaranbindung
Schema Nr. PH-08-3
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden
7
AF
9
Netz 400 V
3
>55°C
2
1
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Pufferpumpe → Fühler HP0 = Kessel
(inkl. Frischwasserstation)
RG0 RG1
6 6
HKP0 HKP1
8
HP0
M
Netz 230 V
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung Powerchip
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witt.geführte Regelung Set-MKR
4. Pufferspeicher PSF
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA100 EnergieA
9. Störmeldelampe
10. Option:12-Loch Flansch und Rippenrohr Wärmetauscher
11. Pufferspeicherfühler
12. Option: Zirkulationseinheit
RG2
6
WW
VF1 VF2
HKP2
5 5
M M
Art.Nr: S30-031
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-010
Wichtig: Schaltplan beachten!
Art.Nr: S70-003
Art.Nr: 045-250
KW
4
SF
Netz 230 V
12
T3
11
10 Option
10 Option
T2
11
Wärme aus Biomasse
laut Preisliste
laut Preisliste
bauseits
