- Seite 1 HANDBUCH DEUTSCH Galactic RGB-600 Value Line Bestellnummer: 51325 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic RGB-600 Value Line Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Sicherheit für ein Laserprodukt der Klasse 4 ......................5 Montage ..................................7 Netzanschlüsse ................................8 Rückgabe ..................................9 Reklamationen ................................9 Beschreibung des Geräts ..............................10 Funktionen ..................................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Galactic RGB-600 Value Line ● IEC-Netzkabel (1,5 m) ● 2 Schlüssel für den Verriegelungsstecker ●... -
Seite 4: Sicherheitshinweise
Galactic RGB-600 Value Line Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Galactic RGB-600 Value Line ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Lasers Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. - Seite 7 Galactic RGB-600 Value Line Laserlicht ausgesetzt sein könnten. Das gilt auch, wenn die Strahlen unterhalb der Kopfhöhe wie z. B. auf den Boden einer Tanzfläche gerichtet sind. ACHTUNG! Laser der Klasse 4 dürfen in der Öffentlichkeit nur von Lasersicherheitsbeauftragten bedient werden, die von einer autorisierten Einrichtung oder einer autorisierten Schulungsorganisation entsprechend zertifiziert sind.
-
Seite 8: Montage
Galactic RGB-600 Value Line Kombiniertes Etikett mit der Modellnummer des Produkts, der Seriennummer, dem Herstellungsdatum, dem Warnetikett für Laserprodukte, dem Etikett zur Warnung vor dem Erlöschen der Garantie (Warranty Void) und dem Label mit dem Hinweis zum verriegelten Gehäuse (Interlocked Housing). -
Seite 9: Netzanschlüsse
Galactic RGB-600 Value Line Der Galactic kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 10: Rückgabe
Galactic RGB-600 Value Line Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 11: Beschreibung Des Geräts

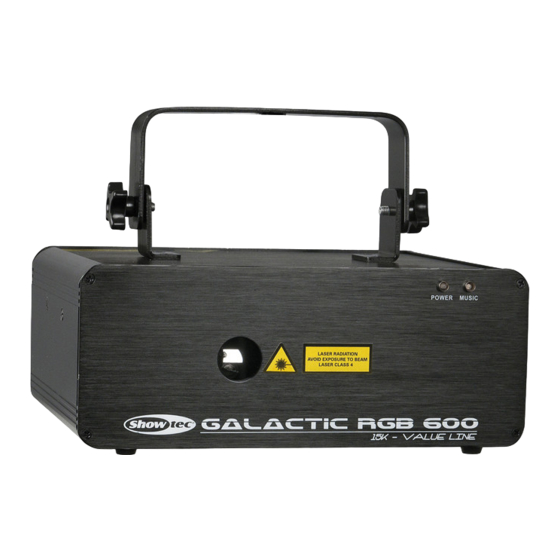

Galactic RGB-600 Value Line Beschreibung des Geräts Funktionen Der Galactic RGB 600 ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Wenn Sie mehrere Geräte parallel verwenden, können Sie eine ausgezeichnete und dennoch kostengünstige Lasershow erstellen. ● Verschiedene vorprogrammierte Auto- und Musikshows ●... -
Seite 12: Übersicht
Galactic RGB-600 Value Line Übersicht Abb. 01 01) Montagebügel mit Neigungsschrauben 02) Laserlinse 03) LED-Anzeige „Power“ (Rot) 04) IR-Fernbedienungssensor 05) LED-Anzeige „Musiktaktung“ (Blau) Rückseite Abb. 02 06) Bedienfeld + Menütasten 07) Eingebautes Mikrofon 08) Ventilator 09) Fernbedienungsstecker 10) Erde 11) IEC-Netzanschluss AC 100-240V + Sicherung T1,6A/250V... -
Seite 13: Installation
Galactic RGB-600 Value Line Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 14: Steuerungsmodi
Galactic RGB-600 Value Line Haftungsausschluss Bitte beachten Sie, dass in einigen Ländern zusätzliche Bestimmungen für die Verwendung von Lasergeräten gelten. Aus diesem Grund empfehlen wir dringend, dass Sie sich bei den zuständigen Behörden über die Gesetzgebung Ihres Landes informieren. Wir haften nicht für eventuelle Abweichungen, Änderungen oder Anpassungen im Hinblick auf die rechtmäßige Verwendung von... -
Seite 15: Mehrere Galactics (Master/Slave-Steuerung)
Galactic RGB-600 Value Line Mehrere Galactics (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 16: Mehrere Galactics (Dmx-Steuerung)
Galactic RGB-600 Value Line Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 17: Verbinden Der Geräte
DAP Audio DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP Audio DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP Audio DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Galactic RGB-600 Value Line kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 51325... -
Seite 18: Bedienfeld
Galactic RGB-600 Value Line Bedienfeld LED-Display FUNC-Taste C) UP-Taste DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 19: Menü-Übersicht
Galactic RGB-600 Value Line Menü-Übersicht Die Versionsnummer des Galactic RGB-600 Value Line wird nur beim Einschalten angezeigt! Bestellnummer: 51325... -
Seite 20: Hauptmenü-Optionen
Galactic RGB-600 Value Line Hauptmenü-Optionen Autoprogramme/musikgetaktete Programme Automuster/musikgetaktete Muster Audioempfindlichkeit DMX-Adresse Slave-Modus IR-Fernbedienungsmodus Mustermodus Sie können eine Einstellung nur ändern, wenn das Display blinkt. Drücken Sie die FUNC-Taste, wenn Sie einen bestimmten Wert nicht verändern können, um ihn dann einzustellen. -
Seite 21: Audioempfindlichkeit
Galactic RGB-600 Value Line Die Software lässt nun eine vorprogrammierte Lasershow ablaufen. In diesem Modus können Geschwindigkeit und Eigenschaften der Show nicht geändert werden. 3. Audioempfindlichkeit In diesem Menü können Sie die Empfindlichkeit der Musiktaktung einstellen. 01) Drücken Sie die FUNC-Taste, bis das Display anzeigt. -
Seite 22: Fernbedienung
Galactic RGB-600 Value Line Fernbedienung Taste Funktion Beschreibung Ein/Aus Halten Sie diese Taste 2 Sekunden lang gedrückt, um die unterschiedlichen Modi außer den Slave-Modus zu aktivieren. Autoprogramme Drücken Sie diese Taste, um die Autoprogramme zu aktivieren. Musiktaktung Drücken Sie diese Taste, um die musikgetakteten Programme zu aktivieren. -
Seite 23: Dmx-Kanäle
Galactic RGB-600 Value Line DMX-Kanäle 17 Kanäle Kanal 1 – Voreingestellte Programme/Musiktaktung 0-20 Laser aus 20-40 (Autoprogramm schnell) 41-100 (Autoprogramm langsam) 101-120 (Musikgetaktetes Programm langsam) 121-180 (Musikgetaktetes Programm schnell) 181-200 (Automuster) 201-220 (Musikgetaktetes Muster) 221-255 DMX-Modus Kanal 2 – Mustergruppe (CH1 muss zwischen 221-255 und CH3 zwischen 0-255 eingestellt sein... - Seite 24 Galactic RGB-600 Value Line Kanal 7 – Zoomgeschwindigkeit (CH1 muss zwischen 221-255 eingestellt sein 0-255 Zoom von schnell nach langsam Kanal 8 – Rollen der Y-Achse (CH1 muss zwischen 221-255 eingestellt sein 0-127 0-359 Grad - gleichmäßiges Rollen der Y-Achse...
-
Seite 25: Muster
Galactic RGB-600 Value Line Muster Gruppe DMX-Kanäle 0-15 16-31 32-47 48-63 64-79 80-95 96-111 112-127 128-143 144-159 160-175 176-191 192-207 208-223 224-239 240-255 Bestellnummer: 51325... -
Seite 26: Wartung
Galactic RGB-600 Value Line Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 27: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 25 für nähere Informationen zum Auswechseln der Sicherung. - Seite 28 Galactic RGB-600 Value Line Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom ● Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und ob die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 29: Technische Daten
Galactic RGB-600 Value Line Technische Daten Modell: Galactic RGB-600 Value Line Eingangsspannung: 100-240 V AC, 50/60 Hz Kontinuierliche Leistung: Sicherung: T1,6A/250V Abmessungen: 205 x 250 x 190 mm (LxBxH, einschl. Halterung) Gewicht: 2,5 kg Bedienung und Programmierung Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Kanäle:... -
Seite 30: Abmessungen
Galactic RGB-600 Value Line Abmessungen Bestellnummer: 51325... -
Seite 31: Notizen
Galactic RGB-600 Value Line Notizen Bestellnummer: 51325... - Seite 32 Galactic RGB-600 Value Line Bestellnummer: 51325...
- Seite 33 Galactic RGB-600 Value Line Bestellnummer: 51325...
- Seite 34 ©2018 Showtec...
