SHOWTEC Sparkle RGB Handbuch
Verwandte Anleitungen für SHOWTEC Sparkle RGB
Inhaltszusammenfassung für SHOWTEC Sparkle RGB
- Seite 1 HANDBUCH DEUTSCH Dancefloor Sparkle RGB Bestellnummer: 42330 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Dancefloor Sparkle RGB Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Optionales Zubehör ..............................6 Übersicht ..................................7 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● 1 Kachel Dancefloor Sparkle RGB ● 1 Dancefloor Verbindungsplatte ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Dancefloor Sparkle RGB Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. GARANTIE: Ein Jahr ab Kaufdatum. -
Seite 6: Rückgabe
Dancefloor Sparkle RGB Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

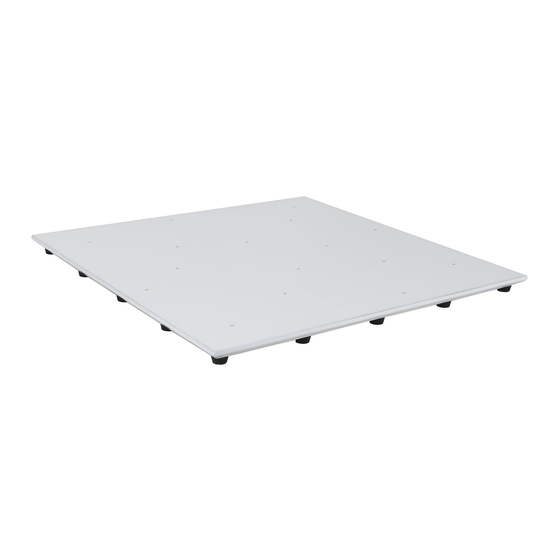

Dancefloor Sparkle RGB Beschreibung des Geräts Funktionen Der Showtec Dancefloor Sparkle RGB ist eine elegante und gleichzeitig benutzerfreundliche Tanzfläche für Hochzeiten, Firmenevents, Tanzveranstaltungen, etc. Die Tanzfläche ist mit einem sicheren und einfach anzuschließenden DC-Anschluss mit niedriger Spannung ausgestattet. ● Einfache Montage ●... -
Seite 8: Übersicht
Dancefloor Sparkle RGB Übersicht Abb. 01 01) 16x RGB-LEDs (5050SMD) Rückseite Abb. 02 02) 2,5 mm DC-Anschlusskabel, männlich 03) 2,5 mm DC-Anschlusskabel, weiblich Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. -
Seite 9: Verbindung Mehrerer Kacheln
Dancefloor Sparkle RGB Verbindung mehrerer Kacheln Mit der mitgelieferten Dancefloor Verbindungsplatte können Sie mehrere Kacheln und Rampen verbinden. Mit einer Verbindungsplatte können maximal vier Kacheln verbunden werden. Legen Sie die erste Kachel auf die Verbindungsplatte, siehe Abbildung 03 und 04. -
Seite 10: Anschluss Des Dancefloors An Die Stromversorgung
Nehmen Sie den Dancefloor in Betrieb, indem Sie ihn an das optionale Netzteil (42331) anschließen. Sie müssen das Netzteil kaufen, um den Dancefloor Sparkle RGB mit Strom versorgen zu können. Schließen Sie die Kacheln unter Beachtung der folgenden Schritte an das Netzteil an. - Seite 11 Dancefloor Sparkle RGB Abb. 08 Wenn Sie alle Kacheln ordnungsgemäß miteinander verbunden haben, müssen Sie den Dancefloor an das Netzteil anschließen. Schließen Sie immer eine äußere Kachel an das Netzteil an. Schließen Sie eine der fünf Buchsen (weiblich) des Netzteils an den Stecker (männlich) der äußeren Kachel an (siehe Abbildung 09).
-
Seite 12: Installationsbeispiel
Installationsbeispiel 9,2 m Dancefloor Sparkle RGB Liste der benötigten Elemente: (A) 25 x Dancefloor Sparkle RGB 0,607 m x 0,607 m (42330) (B) 36 x Dancefloor Verbindungsplatten (42338) (C) 16 x Dancefloor Sparkle Rampe 61 cm (42335) ... -
Seite 13: Steuerungsmodi
Dancefloor Sparkle RGB Steuerungsmodi Es gibt 2 verfügbare Steuerung mit Fernbedienung (Bestellnummer 42333) Steuerungsmodi: Steuerung mir der Dancefloor Sparkle DMX Box (42332) Steuerung mit Fernbedienung 01) Installieren und verbinden Sie die Kacheln wie oben erklärte (Seiten 8-11). 02) Steuern Sie den Dancefloor mit der Fernbedienung (siehe Abbildung 11). -
Seite 14: Steuerung Mir Der Dancefloor Sparkle Dmx Box
Dancefloor Sparkle RGB Steuerung mir der Dancefloor Sparkle DMX Box 01) Installieren und verbinden Sie die Kacheln wie oben erklärte (Seiten 8-11). 02) Schließen Sie ein DMX-Lichtpult mit einem DMX-Kabel an die Dancefloor Sparkle DMX Box an. 03) Steuern Sie den Dancefloor mit der Dancefloor Sparkle DMX Box oder dem DMX-Lichtpult (siehe Abbildung 12). -
Seite 15: Fernbedienung
Dancefloor Sparkle RGB Fernbedienung Mit der Fernbedienung können Sie den Dancefloor aus einer maximalen Entfernung von 20 m steuern. Die Fernbedienung wird nicht mit der Kachel geliefert. Sie ist einzeln unter der Bestellnummer 42333 erhältlich. Wenn 10 Sekunden lang keine Taste betätigt wird, wird die Fernbedienung deaktiviert. Drücken Sie die B- Taste, um die Fernbedienung wieder zu aktivieren. -
Seite 16: Farbauswahl
Dancefloor Sparkle RGB Farbauswahl Mit dieser Funktion können Sie eine voreingestellte Farbe auswählen. Wenn Sie drücken, leuchtet die dritte LED-Anzeige auf. Drücken Sie die A-Taste, um die nächste Farbe auszuwählen. Mit der C-Taste können Sie zur letzten Farbe zurückkehren. Sie können zwischen 16 voreingestellten Farben wählen. -
Seite 17: Dancefloor Sparkle Dmx Box
Dancefloor Sparkle RGB Dancefloor Sparkle DMX Box Mit der optionalen Dancefloor Sparkle DMX Box (42332) können Sie den Dancefloor auf zwei unterschiedliche Arten steuern. Die erste Möglichkeit ist es, die Menü-Optionen 2-5 in der Dancefloor Sparkle DMX Box zu verwenden. Diese Möglichkeit wird in diesem Abschnitt erklärt. Die zweite Möglichkeit ist es, den Dancefloor mit einem DMX-Controller zu steuern. -
Seite 18: Rückseite
Dancefloor Sparkle RGB Rückseite Abb. 15 Eingang mit 9V-Adapter 3-poliger DMX-Eingang (IN) 3-poliger DMX-Ausgang (OUT) Antenne für die kabellose Verbindung mit dem Dancefloor Bestellnummer: 42330... -
Seite 19: Bedienfeld
Dancefloor Sparkle RGB Bedienfeld A) LED-Display MENU + C) MENU - D) UP DOWN Abb. 16 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 20: Menü-Übersicht
Dancefloor Sparkle RGB Menü-Übersicht Hauptmenü-Optionen DMX-Adresse Voreingestellte Programme Farbauswahl Intervallzeit/Geschwindigkeit Intensität DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie MENU +, bis das Display anzeigt. 02) Sie können zwischen 512 verschiedenen DMX-Adressen wählen. 03) Wählen Sie mit den UP/DOWN-Tasten die gewünschte Adresse von aus. -
Seite 21: Farbauswahl
Dancefloor Sparkle RGB Farbauswahl In diesem Menü können Sie eine gewünschte Farbe auswählen. 01) Drücken Sie MENU +, bis das Display anzeigt. 02) Sie können zwischen 16 voreingestellten Farben wählen. 03) Wählen Sie mit UP/DOWN die gewünschte Farbe von aus. -
Seite 22: Dmx-Kanäle
Dancefloor Sparkle RGB DMX-Kanäle 5 Kanäle Kanal 1 - Lichtintensität 0-15 Intensität 0 (dunkel) 16-31 Intensität 1 32-47 Intensität 2 48-63 Intensität 3 64-79 Intensität 4 80-95 Intensität 5 96-111 Intensität 6 112-127 Intensität 7 128-143 Intensität 8 144-159 Intensität 9 160-175 Intensität 10... - Seite 23 Dancefloor Sparkle RGB Kanal 3 – Programmgeschwindigkeit Automodus (CH1 muss zwischen 16-255 und CH2 zwischen 28-216 eingestellt sein 0-15 Geschwindigkeit 1 (langsam) 16-31 Geschwindigkeit 2 32-47 Geschwindigkeit 3 48-63 Geschwindigkeit 4 64-79 Geschwindigkeit 5 80-95 Geschwindigkeit 6 96-111 Geschwindigkeit 7...
-
Seite 24: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Dancefloor Sparkle RGB von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 25: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten Sie das Gerät wieder ein. - Seite 26 Dancefloor Sparkle RGB Problem Mögliche Ursache(n) Lösung Eine Kachel erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Geben Sie das Gerät an Ihren Showtec-Händler zurück.
-
Seite 27: Technische Daten
Dancefloor Sparkle RGB Technische Daten Modell: Showtec Dancefloor Sparkle RGB Eingangsspannung: 120-250V 50/60 Hz Leistungsaufnahme: Schutzart: Rückseite IP22, Oberseite IP44 Abmessungen: 607 x 607 x 30 mm (LxBxH) Gewicht: 8,5 kg Bedienung und Programmierung: Steuerung: Programme, Farben, Geschwindigkeit, Helligkeit, DMX DMX-Kanäle:... -
Seite 28: Abmessungen
Dancefloor Sparkle RGB Abmessungen (Separat erhältlich mit Bestellnummer 42338) Bestellnummer: 42330... - Seite 29 Dancefloor Sparkle RGB Notizen Bestellnummer: 42330...
- Seite 30 ©2017 Showtec...
