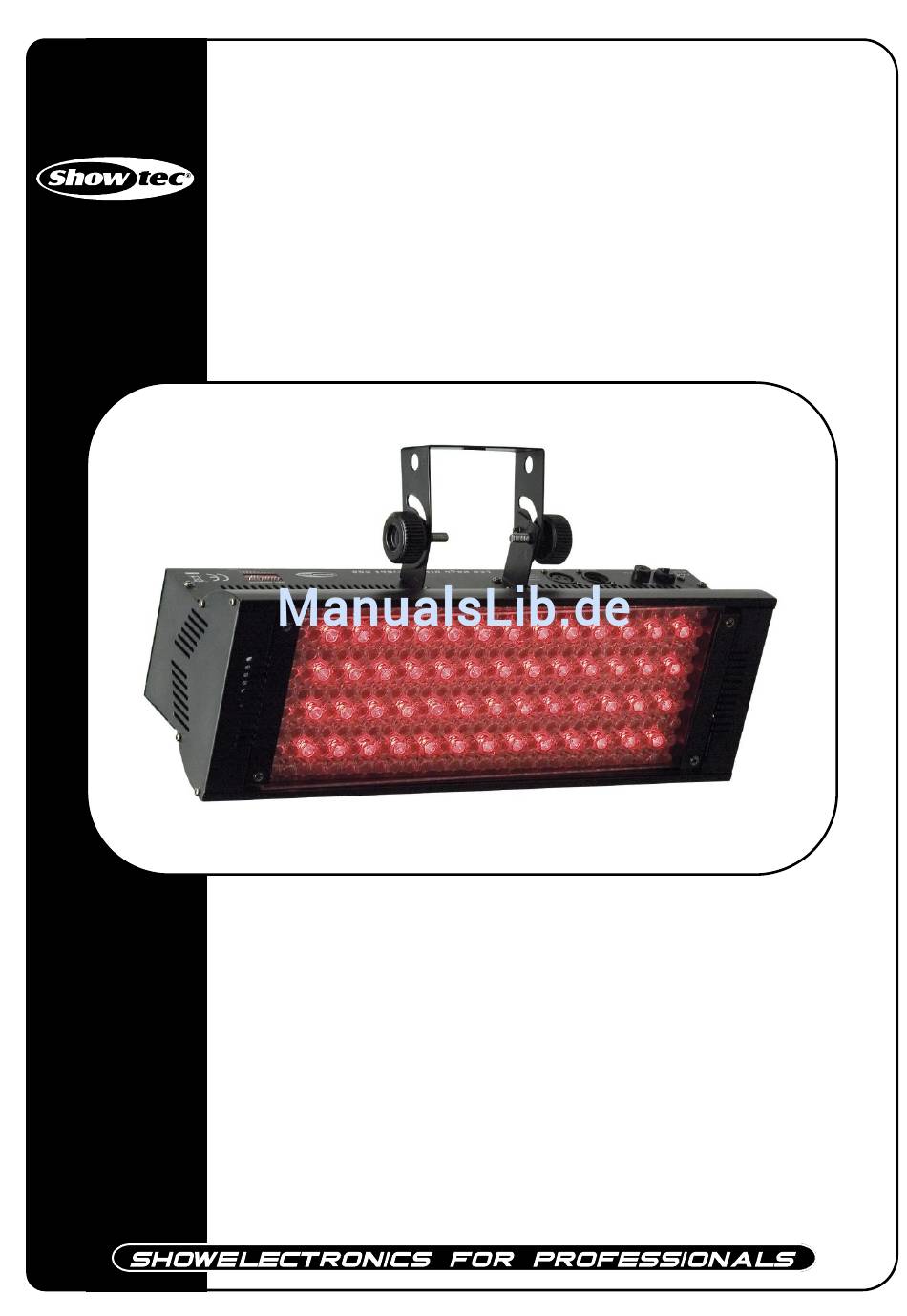

- Seite 1 LED Wash Ultra Bright RGB ORDERCODE 42454 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec gekauft. Der Showtec LED Wash Ultra Bright RGB bringt Unterhaltung in jede Veranstaltung. Ganz egal, ob Sie sich einfache Plug&Play-Action oder eine ausgeklügelte DMX-Show wünschen - dieses Produkt liefert Ihnen die Effekte, die Sie brauchen.
-
Seite 3: Inhaltsverzeichnis
Aufstellung und Bedienung....………………………………………………........... Steuermodi………………………………………………………….……..……………..........Ein LED Wash Ultra Bright (Automatische Steuerung)….……..............Ein LED Wash Ultra Bright RGB (Klangregelung)………..…………………….……..……………....Mehrere LED Wash Ultra Bright RGB (Master/Slave-Steuerung).…….……………..…………………..Mehrere LED Wash Ultra Bright RGB (DMX -Steuerung)……………….…..………..……………….... Geräteverbindung…………………………………………..…………………..…………..…………………....Datenverkabelung……………………………………..………………………….…………………......Schalter-Einstellung für DMX-Modus....…………………………….…………………........ Schnellfinder DMX-Referenztabelle…………………………………………………………........ -
Seite 4: Warnung
Karton uns sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec LED Wash Ultra Bright RGB mit Netzkabel 1,50 m • Bedienungsanleitung LED Erwartete Lebensdauer LEDs verlieren im Laufe der Zeit nach und nach an Helligkeit. - Seite 5 Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
Die Installation muss immer mit einer unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz oder Sicherheitsseil, erfolgen. Während des Auf-, Um- und Abbaus des LED Wash Ultra Bright RGB immer sicherstellen, dass der Bereich unterhalb des Installationsplatzes blockiert ist und der Aufenthalt in diesem Bereich verboten ist. -
Seite 7: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 8: Beschreibung

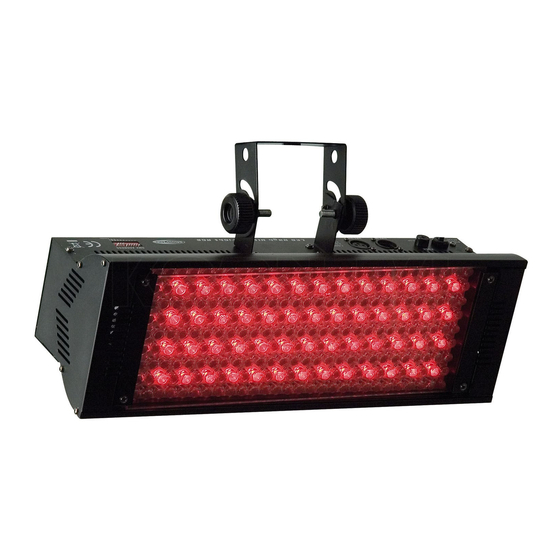

Gerätebeschreibung Features LED Wash Ultra Bright RGB ist ein LED-System von Showtec. • Ultra-helle LEDs • 252X Hochleistungs-LEDs (52x Rot, 116x Grün und 84x Blau) • Reflektierter Abstrahlwinkel 18° • LED-Lebensdauer 100.000 Stunden • Höchstleistung 75 Watt • Dauerleistung 30 Watt •... -
Seite 9: Rückseite
0,5 Meter an allen Seiten freilassen. 2. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an. Wenn der LED Wash Ultra Bright RGB nicht durch ein DMX-Kabel angeschlossen ist, funktioniert er als Stand-alone-Gerät. Für Automatiksteuerung müssen alle Schalter auf OFF/AUS stehen. -
Seite 10: Ein Led Wash Ultra Bright Rgb (Klangregelung)
2. Wenn das Gerät nicht durch ein DMX-Kabel angeschlossen ist, funktioniert er als Stand-alone-Gerät. Für die Sound-Steuerung muss der Schalter Nr. 9 auf ON/EIN gestellt sein. Alle anderen Schalter müssen OFF/AUS sein. Schalten Sie die Musik ein und der LED Wash Ultra Bright RGB reagiert auf den Takt der Musik. -
Seite 11: Mehrere Led Wash Ultra Bright Rgb (Dmx -Steuerung)
Immer ein Sicherheitskabel verwenden. 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des LED Wash Ultra Bright RGB und anderer Geräte. 4. Verbinden Sie die Einheit wie in (Abb. 4) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"- Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. -
Seite 12: Geräteverbindung
Werden mehr als 30 Geräte an eine serielle Datenverbindung ohne Nutzung eines galvanisch getrennten DMX-Splitters angeschlossen, kann dies zu einer Verschlechterung des digitalen DMX-Signals führen. Empfohlener Höchstabstand der DMX-Datenverbindung: 100 Meter Empfohlene Höchstanzahl von LED Wash Ultra Bright RGB-Geräten an einer DMX- Datenverbindung: 30 Geräte Datenverkabelung Zum Verbinden von Geräten benötigen Sie Datenkabel. -
Seite 13: Dmx-Schalter-Einstellungen
DMX-Produkte benötigen Ihre eigene „Adresse“, um DMX-Signale zu empfangen. Adressen werden am Controller festgelegt, indem die entsprechenden DMX-Schalter gedrückt werden. Die DMX-Adresseinstellungen ist die Summe der Schalter-Werte. Eine Standard-DMX-Adresse für ein Showtec LED Wash Ultra, der 5 Kanäle hat, ist folgende: Beispiel LED Wash Ultra Adressen-Wert DMX Schalter “ON”... - Seite 14 Schnellfinder DMX-Adressen-Referenztabelle DMX Address Quick Reference Chart Schalter-Postion Dip Switch Position DMX Schaltereinstellung DMX DIP SWITCH SET 0=OFF 0=OFF 1=ON 1=ON Dip Switch Position DMX Address Schalterposition DMX-Adressierung...
-
Seite 15: Dmx-Kanäle
Strobe von langsam bis schnell (1-20 Hz) Instandhaltung Der LED Wash Ultra Bright RGB erfordert keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Stromnetz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 16: Keine Antwort Zur Dmx
Keine Antwort zur DMX Problembehebung: Prüfen Sie das DMX-Kabel oder die Anschlüsse, den Controller und die Lichteffekt- DMX-Karte auf Defekte. 1. Prüfen Sie das DMX-Kabel: Trennen Sie die Einheit von der Stromquelle, tauschen Sie das DMX-Kabel aus und schließen Sie es dann wieder an die Stromversorgung an. Testen Sie Ihre DMX-Steuerung erneut. -
Seite 17: Produktspezifikationen
Produktspezifikationen Modell: Showtec LED Wash Ultra Bright RGB Ultra-helle LEDs 252X Hochleistungs-LEDs (52x Rot, 116x Grün und 84x Blau) Reflektierter Abstrahlwinkel 18 ° LED-Lebensdauer 100.000 Stunden Höchstleistung 75 Watt Dauerleistung 30 Watt Farbmixsystem RGB Strobe-Funktion Protokoll DMX512 5 DMX-Kanäle Standalone, Master-Slave, Musikgesteuert...
