Alienware m16 R2 Benutzerhandbuch Seite 66

Schritte
1. Öffnen Sie die Verriegelung und trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung vom Anschluss (LEDCN1) auf
der Tastatursteuerungsplatine.
2. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel vom Anschluss (KBCN1) auf der Tastatursteuerungsplatine.
3. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine vom Anschluss (MBCN1) auf der
Tastatursteuerungsplatine.
4. Entfernen Sie die Schraube (M2x2.5), mit der die Tastatursteuerungsplatine an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
5. Heben Sie die Tastatursteuerungsplatine von der Handballenstützen- und Tastaturbaugruppe.
Installieren der Tastatursteuerungsplatine
VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

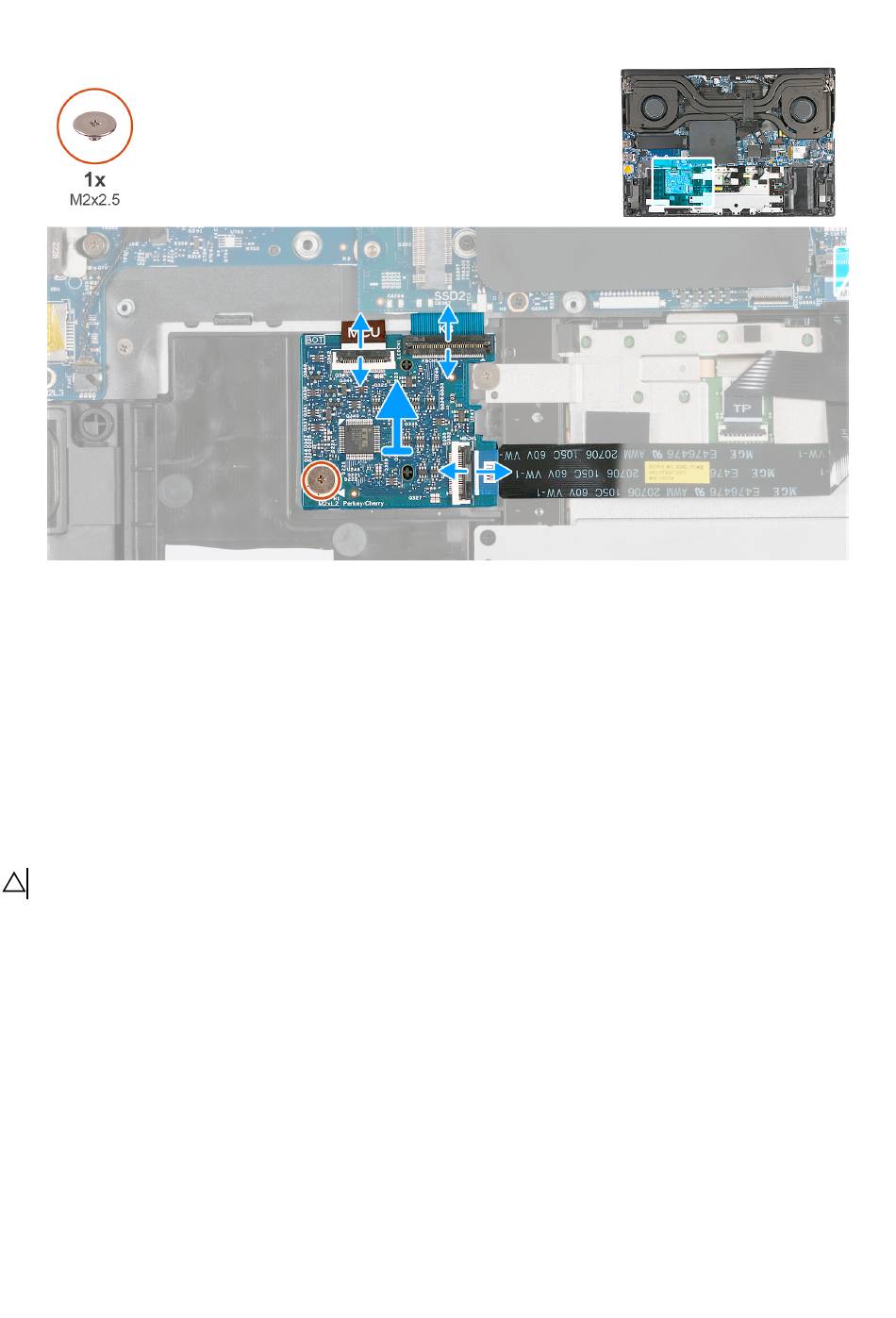

Die nachfolgenden Abbildungen zeigen die Position der Tastatursteuerungsplatine und bieten eine visuelle Darstellung des
Installationsverfahrens.
