7. Entfernen Sie die Lüfter- und Kühlkörperbaugruppe.
8. Entfernen Sie den Netzadapterport.
9. Entfernen Sie die Typ-C-Halterung.
10. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 11 im Abschnitt Entfernen der Systemplatine.
Info über diese Aufgabe

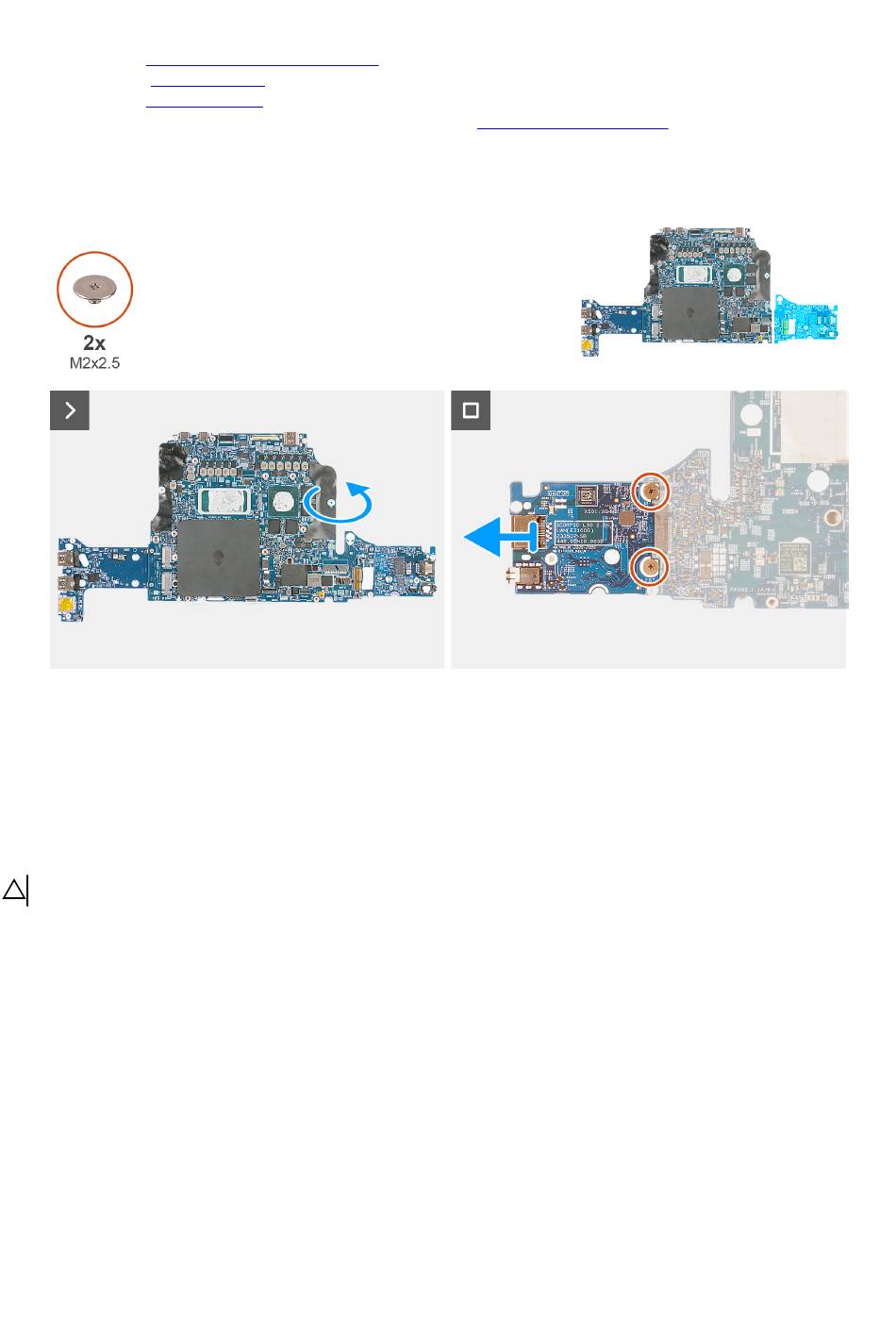

Die folgenden Abbildungen zeigen die Position der I/O-Platine und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Drehen Sie die Systemplatine mit der E/A-Platine und der Audioplatine um.
2. Entfernen Sie die beiden Schrauben (M2x2.5), mit denen die Audio-Platine an der Systemplatine befestigt ist.
3. Heben Sie die Audio-Platine von der Systemplatine.
Einbauen der Audioplatine
VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der Audioplatine und bietet eine visuelle Darstellung des Installationsverfahrens.
