Bildschirmscharnierabdeckungen; Entfernen Der Bildschirmscharnierabdeckungen - Alienware M16 R2 Benutzerhandbuch

Schritte

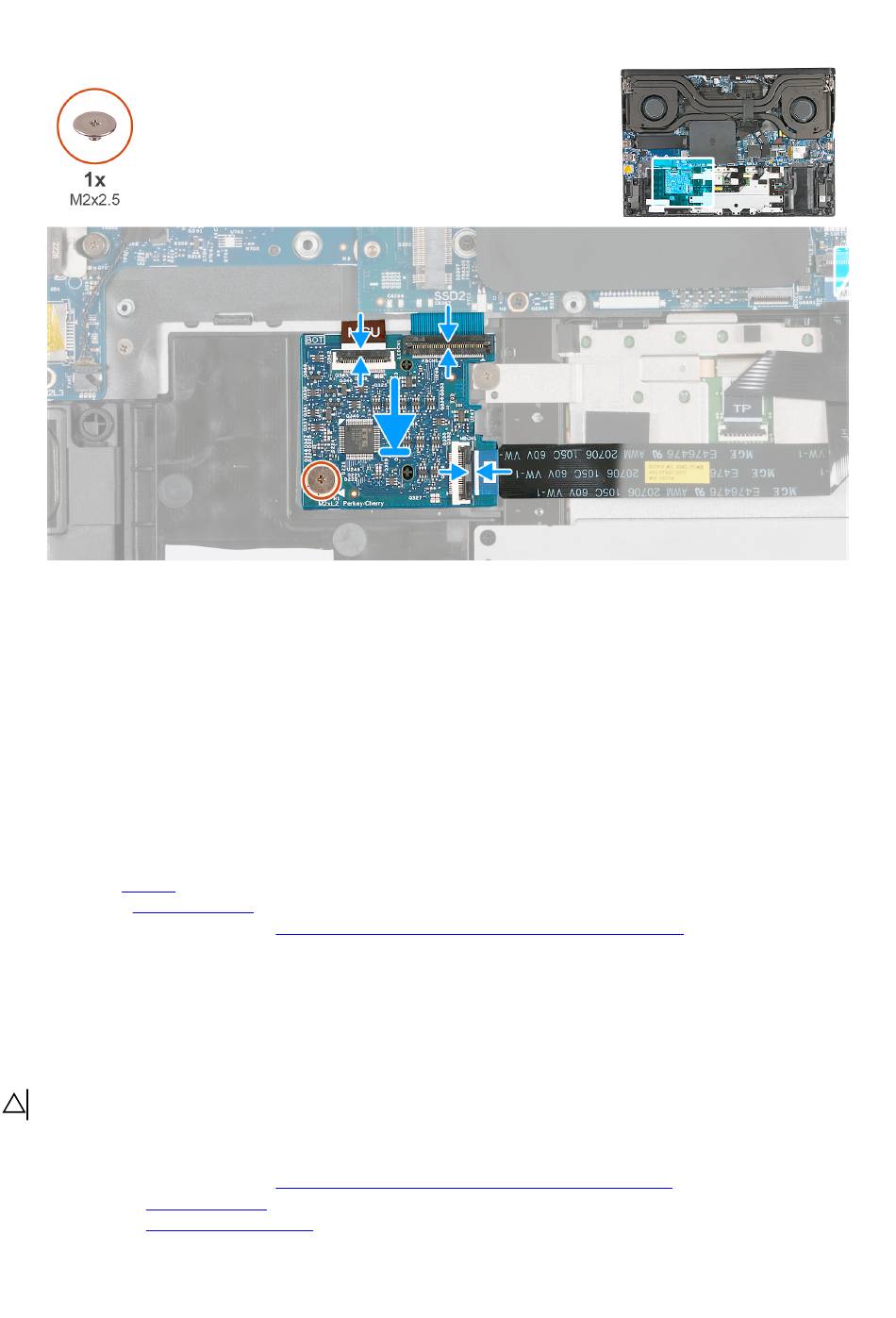

1. Platzieren Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte im Steckplatz auf der Handballenstützen- und
Tastaturbaugruppe.
2. Setzen Sie die Schraube (M2x2.5) wieder ein, mit der die Tastatursteuerungsplatine an der Handballenstützen-Tastatur-
Baugruppe befestigt wird.
3. Verbinden Sie das Kabel der Tastaturhintergrundbeleuchtung mit dem Anschluss (LEDCN1) auf der Tastatursteuerungsplatine
und schließen Sie die Verriegelung, um das Kabel zu befestigen.
4. Verbinden Sie das Tastaturkabel mit dem Anschluss (MBCN1) auf der Tastatursteuerungsplatine und schließen Sie die
Verriegelung, um das Kabel zu befestigen.
5. Verbinden Sie das Tastatursteuerungsplatinenkabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu
befestigen.
Nächste Schritte
1. Bauen Sie die Batterie
2. Bringen Sie die Bodenabdeckung
3. Befolgen Sie die Anweisungen unter

Bildschirmscharnierabdeckungen

Entfernen der Bildschirmscharnierabdeckungen

VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die hintere
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
E/A-Abdeckung.
Computers.
Computers.
67
