6. Entfernen Sie die beiden Schrauben (M1,6x1,6), mit denen die Tastatursteuerungsplatine an der Handauflagen- und
Tastaturbaugruppe befestigt ist.
7. Entfernen Sie die Tastatursteuerungsplatine von der Handballenstützen- und Tastaturbaugruppe.

Installieren der Tastatursteuerungsplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

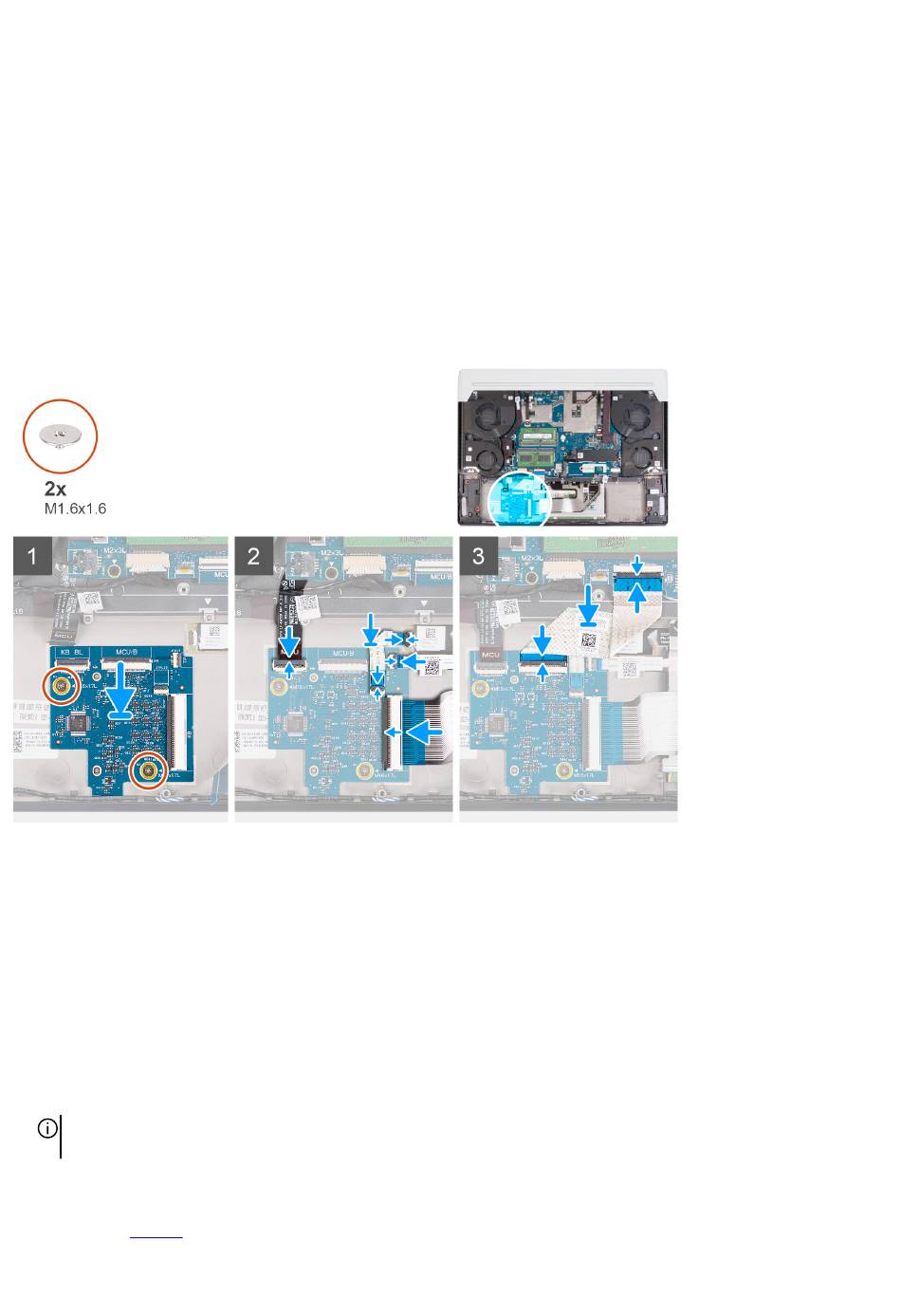

Die nachfolgenden Abbildungen zeigen die Position der Tastatursteuerungsplatine und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Platzieren Sie die Tastatursteuerungsplatine auf der Handauflagen- und Tastaturbaugruppe und richten Sie die
Schraubenbohrungen auf der Tastatursteuerungsplatine an den Schraubenbohrungen auf der Handauflagen- und
Tastaturbaugruppe aus.
2. Setzen Sie die beiden Schrauben (M1,6x1,6) wieder ein, mit denen die Tastatursteuerungsplatine an der Handauflagen- und
Tastaturbaugruppe befestigt wird.
3. Verbinden Sie das Tastaturkabel mit der Hauptplatine und schließen Sie die Verriegelung.
4. Verbinden Sie das Touchpadkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
5. Verbinden Sie das Touchpad-Beleuchtungskabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
6. Verbinden Sie das Kabel der Tastaturhintergrundbeleuchtung mit der Tastatursteuerungsplatine und schließen Sie die
Verriegelung.
7. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
ANMERKUNG: Nach dem Austausch der Tastatursteuerungsplatine muss die Tastatursteuerungsplatine im BIOS
eingerichtet werden.
Nächste Schritte
1. Bauen Sie die Batterie ein.
