Connessioni
Prima di effettuare le connessioni:
* Per prima cosa spegnere tutte le apparecchiature collegate ed effettuare i collegamenti.
* Vedere il manuale utente fornito con ogni singolo componente dell'apparecchiatura.

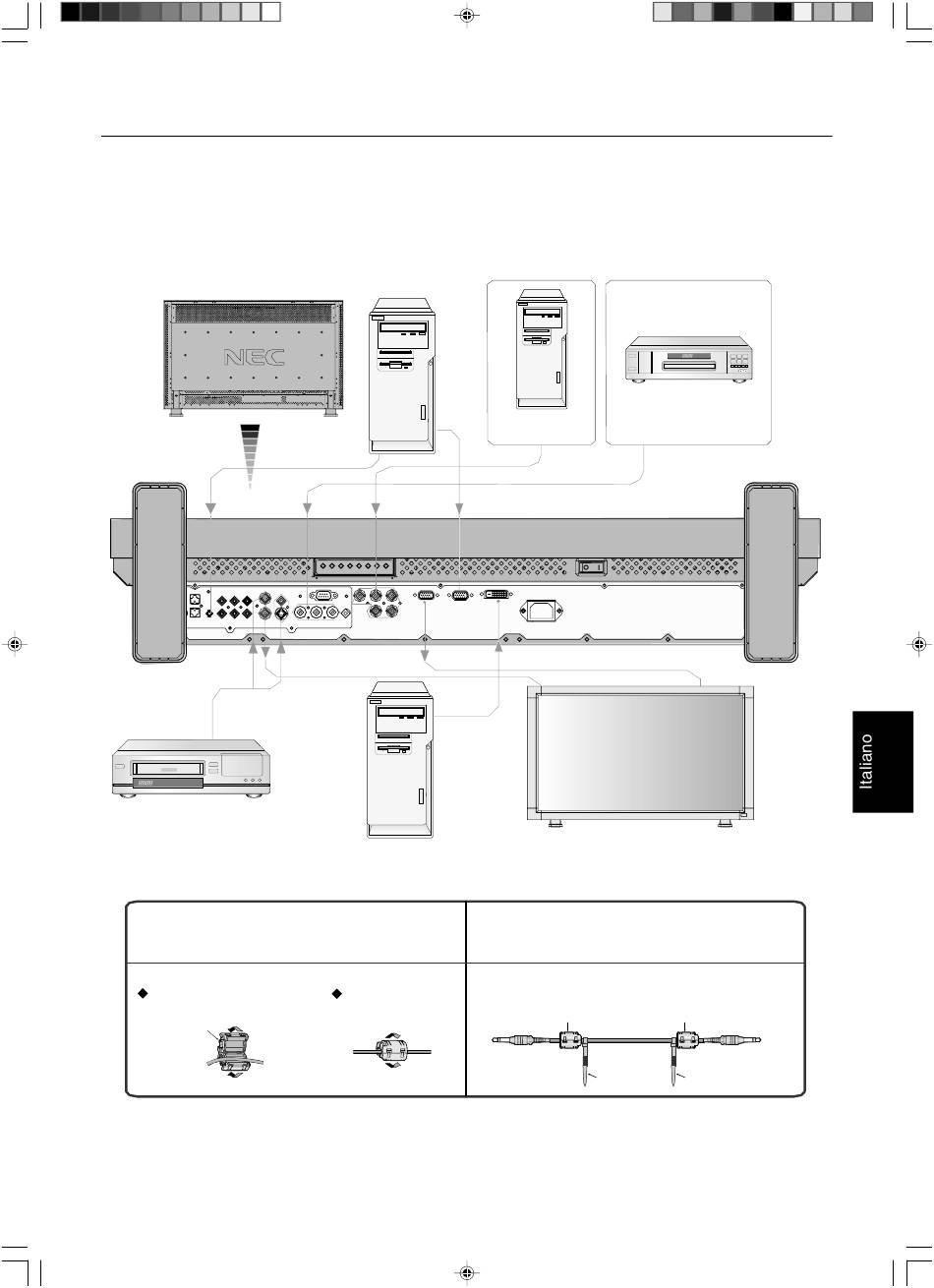

Schema di collegamento
Monitor LCD
VCR
Collegamento del nucleo in ferrite
Collegare il nucleo in ferrite al cavo audio del PC.
Se si usa il cavo senza montare il nucleo in ferrite si produce
rumorosità.
Cavo Audio per PC
1 Aprire il nucleo in ferrite e fissarlo
al cavo audio del PC.
Nucleo in ferrite
07_Italian
Personal
computer
Apparecchiatura con
interfaccia digitale
Chiudere il nucleo in
2
ferrite.
11
Personal computer
Monitor LCD (secondo monitor)
Posizione di montaggio del nucleo in ferrite
Fissare i due nuclei in ferrite ad entrambe le estremità del cavo audio
del PC.
Nucleo in ferrite
Verso AUDIO 1
del monitor
Fascetta
Italiano-11
06/06/2005, 11:08
Lettore DVD
Nucleo in ferrite
Verso connettore PC
Fascetta
