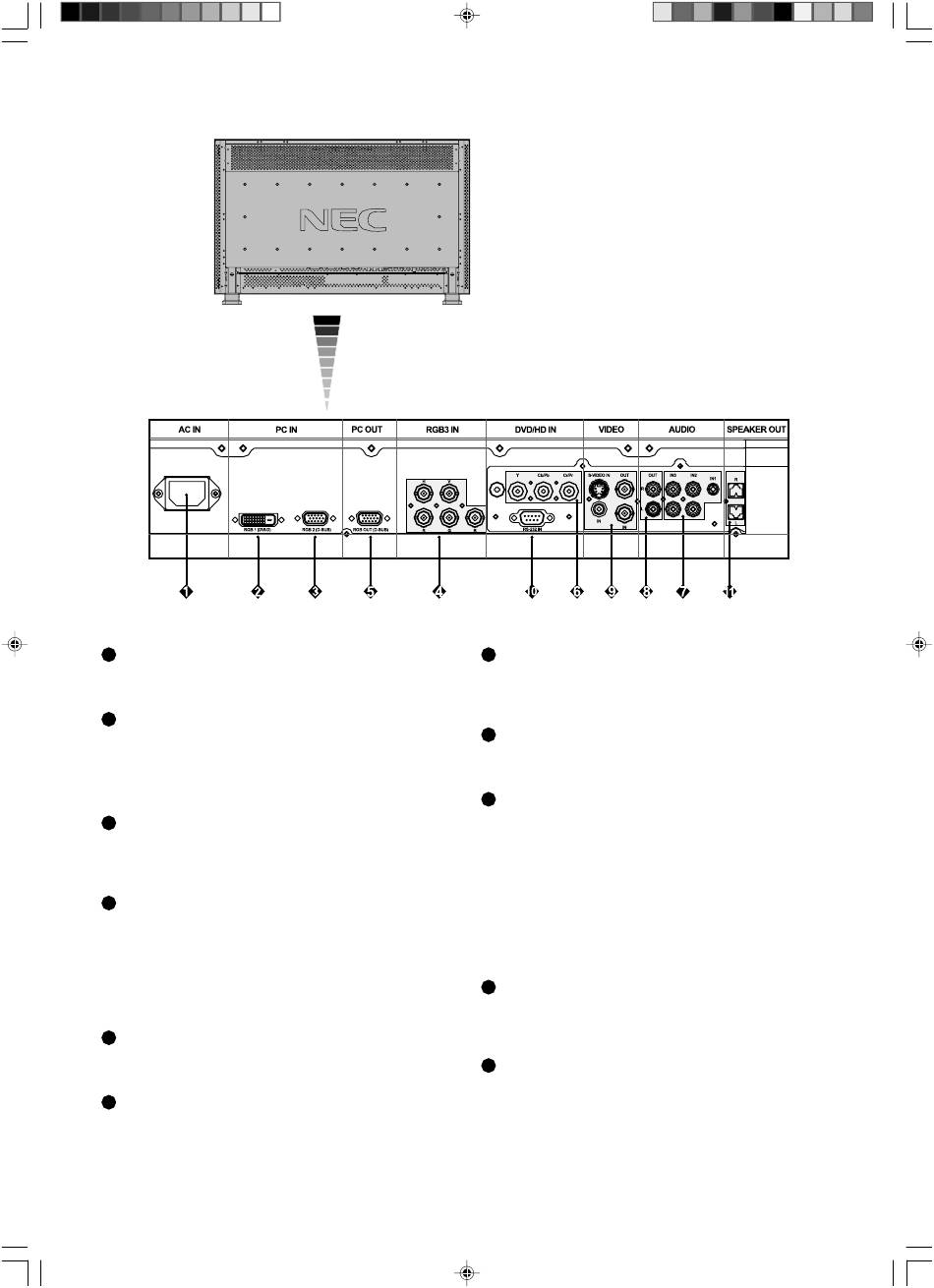

Pannello posteriore
1
Connettore AC IN
Collega il cavo di alimentazione fornito.
2
RGB 1 IN (DVI-D)
Per immettere segnali RGB di ingresso digitali da un
computer.
* Questo connettore non supporta l'input analogico.
3
RGB 2 IN (mini D-sub a 15 pin)
Per immettere segnali RGB analogici da un personal
computer o da altra apparecchiatura RGB.
4
RGB 3 IN [R, G, B, H, V] (BNC)
Per immettere segnali RGB analogici da un computer o da
altra apparecchiatura RGB.
Tramite questo si collegano anche apparecchiature come un
lettore DVD e un lettore dischi laser HDTV. Un segnale
Sync-on-Green può essere collegato al connettore G.
5
RGB OUT (mini D-sub a 15 pin)
Per l'uscita del segnale da RGB 2 o 3.
6
DVD/HD IN (BNC)
Apparecchiatura di collegamento come lettori DVD, HDTV
o laser disk.
07_Italian 6
7
AUDIO IN 1, 2, 3
Per immettere il segnale audio da apparecchiature esterne
come un computer, un videoregistratore o un lettore DVD.
8
AUDIO OUT
Per l'uscita del segnale audio dalla presa AUDIO IN 1, 2 e 3.
9
VIDEO IN/OUT
Connettore VIDEO IN (BNC e RCA): Per immettere un
segnale video composito. I connettori BNC e RCA non sono
disponibili contemporaneamente. (Utilizzare solo un
ingresso).
Connettore VIDEO OUT (BNC): Per l'uscita del segnale
video composito dal connettore VIDEO IN.
Connettore S-VIDEO IN (DIN 4 pin): Per immettere il
segnale S-video (segnale Y/C separato). Consultare
pagina English-24, IMPOSTAZIONE MODALITÀ VIDEO S.
CONTROLLO ESTERNO (mini D-Sub a 9 pin)
10
Da utilizzare quando il monitor LCD viene attivato da
un'apparecchiatura RGB come un computer.
11 TERMINALE DEGLI ALTOPARLANTI ESTERNI
Per l'uscita del segnale audio dalla presa AUDIO 1, 2 e 3.
Italiano-6
