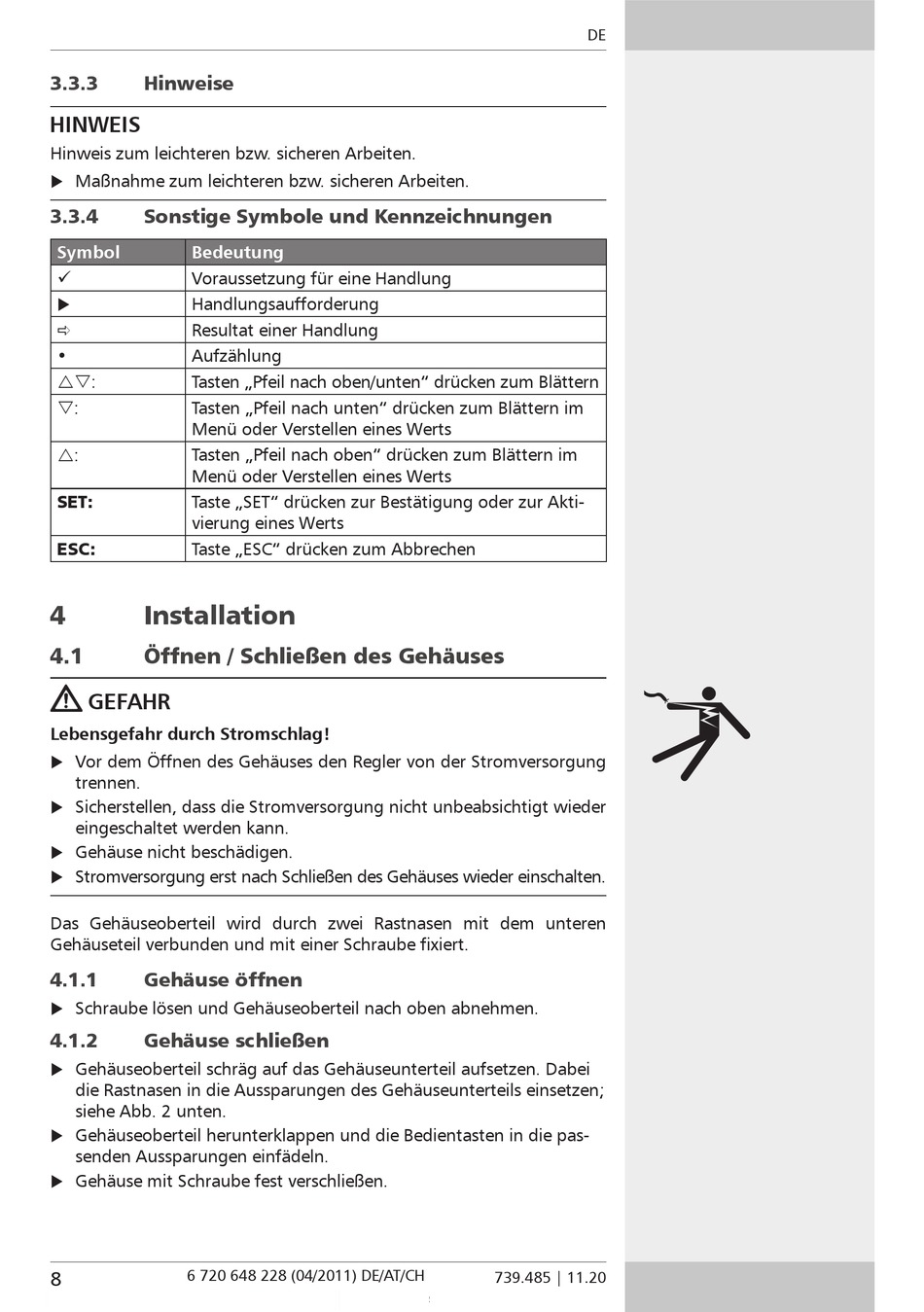

3.3.3
Hinweise
HINWEIS
Hinweis zum leichteren bzw. sicheren Arbeiten.
Maßnahme zum leichteren bzw. sicheren Arbeiten.
X
3.3.4
Sonstige Symbole und Kennzeichnungen
Symbol
Bedeutung
Voraussetzung für eine Handlung
9
Handlungsaufforderung
X
Resultat einer Handlung
D
•
Aufzählung
:
Tasten „Pfeil nach oben/unten" drücken zum Blättern
Tasten „Pfeil nach unten" drücken zum Blättern im
:
Menü oder Verstellen eines Werts
Tasten „Pfeil nach oben" drücken zum Blättern im
:
Menü oder Verstellen eines Werts
SET:
Taste „SET" drücken zur Bestätigung oder zur Akti-
vierung eines Werts
ESC:
Taste „ESC" drücken zum Abbrechen
4
Installation
4.1
Öffnen / Schließen des Gehäuses
GEFAHR
Lebensgefahr durch Stromschlag!
Vor dem Öffnen des Gehäuses den Regler von der Stromversorgung
X
trennen.
Sicherstellen, dass die Stromversorgung nicht unbeabsichtigt wieder
X
eingeschaltet werden kann.
Gehäuse nicht beschädigen.
X
Stromversorgung erst nach Schließen des Gehäuses wieder einschalten.
X
Das Gehäuseoberteil wird durch zwei Rastnasen mit dem unteren
Gehäuseteil verbunden und mit einer Schraube fixiert.
4.1.1
Gehäuse öffnen
Schraube lösen und Gehäuseoberteil nach oben abnehmen.
X
4.1.2
Gehäuse schließen
Gehäuseoberteil schräg auf das Gehäuseunterteil aufsetzen. Dabei
X
die Rastnasen in die Aussparungen des Gehäuseunterteils einsetzen;
siehe Abb. 2 unten.
Gehäuseoberteil herunterklappen und die Bedientasten in die pas-
X
senden Aussparungen einfädeln.
Gehäuse mit Schraube fest verschließen.
X
8
6 720 648 228 (04/2011) DE/AT/CH
DE
739.485 | 11.20
