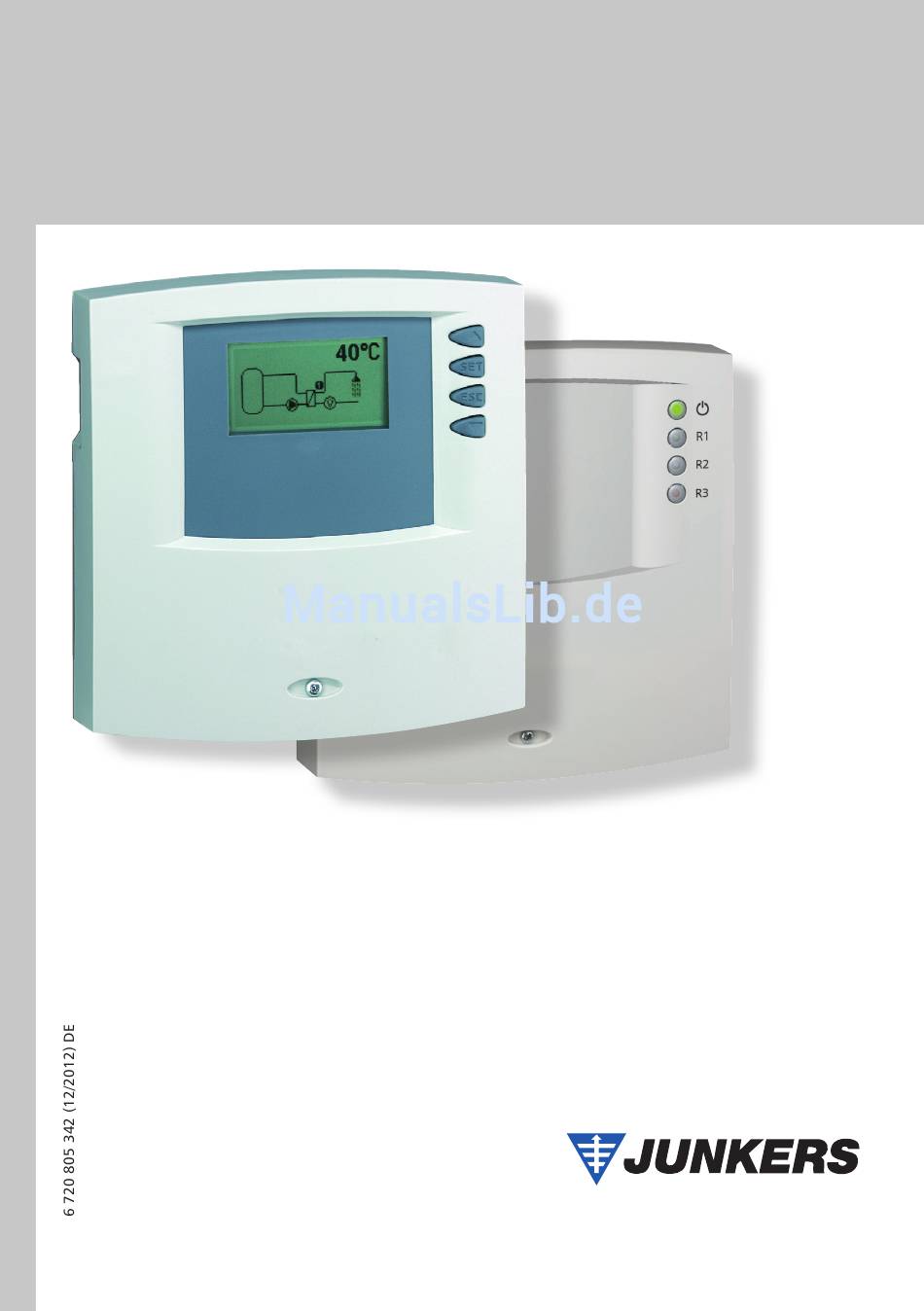

- Seite 1 Montage- und Bedienungsanleitung Regler Frischwasserregler Bosch Gruppe...
-
Seite 2: Inhaltsverzeichnis
Inhalt Angaben zum Produkt ............2 Sicherheit ................3 Bestimmungsgemäßer Gebrauch..........3 Gefahren bei Montage / Inbetriebnahme ........ 3 Störungen erkennen ..............4 Entsorgung ................4 Haftungsausschluss ..............4 Gehäuse-Übersicht ...............5 Gehäuse Master-Regler ............5 Gehäuse Slave-Regler ............... 6 Zu dieser Anleitung ..............7 Gültigkeit ................. -
Seite 3: Angaben Zum Produkt
Symbole und Statusanzeige ..........43 Symboldarstellung ..............43 Statusanzeige................. 44 Min-/Max-Anzeige Temperaturfühler ........44 Betriebsstundenanzeige Pumpen und Umschaltventile ..44 Service ................45 Data Logger ................46 11.1 Handhabung der SD-Karte ............. 46 11.2 Displayanzeige ............... 46 11.3 Formatieren ................47 11.4 Datenauswertung ..............48 Fehlersuche .................49 12.1 Fehlerursachen ............... -
Seite 4: Sicherheit
Sicherheit Bestimmungsgemäßer Gebrauch Der Frischwasserregler (im Folgenden mit Regler bezeichnet) ist ein unabhängig montierter elektronischer Temperaturregler für Aufbau-Montage. Er darf nur für die automatisierte Regelung der Warmwasser- temperatur in einem Frischwasserkreislauf innerhalb der zulässigen Umgebungsbedingungen verwendet werden (siehe Abschnitt 14, S. 54). -
Seite 5: Störungen Erkennen
Störungen erkennen Anzeigen auf dem Display regelmäßig kontrollieren. Gegebenenfalls Störungsursache eingrenzen (siehe Abschnitt 12.1, S. 49). Wenn erkennbar ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist (z. B. bei sichtbaren Beschädigungen), das Gerät sofort vom Netz trennen. Störung von einer ausgebildeten Fachkraft beheben lassen. Entsorgung Regler entsprechend den regionalen Vorschriften entsorgen. -
Seite 6: Gehäuse-Übersicht
Gehäuse-Übersicht Gehäuse Master-Regler Display Display zur Bedienung und für Systemeinstellungen des Reglers Betriebsschalter Folgende Betriebsarten Bedientasten können geschaltet werden: Pfeil-Taste nach oben Manuell Blättern im Menü nach oben für Erstinbetriebnahme SET-Taste und Funktionstest Bestätigung oder Aktivierung eines Wertes Automatik ESC-Taste für den Automatikbetrieb Abbruchtaste Pfeil-Taste nach unten... -
Seite 7: Gehäuse Slave-Regler
Gehäuse Slave-Regler Adressschalter für TPC 1-Bus Slave-Geräte Status-LEDs Folgende Adressen können vergeben werden: : grün Adresse 1 Schalter oben LED R1: gelb Adresse 2 Schalter mitte LED R2: gelb Adresse 3 Schalter unten LED R3: gelb Adresse 1 Adresse 2 ... -
Seite 8: Zu Dieser Anleitung
Zu dieser Anleitung Gültigkeit Diese Anleitung beschreibt Installation, Inbetriebnahme, Bedienung, Instandsetzung und Demontage des Frischwasserreglers für die automati- sierte Regelung der Warmwassertemperatur in einem Frischwasserkreislauf. Die Anleitung beschreibt folgende Konfigurationen: • Einzelstation mit 1 Master-Regler • Kaskade mit 1 Master-Regler und bis zu 3 Slave-Reglern Im Folgenden werden die Regler nur noch als Master und Slave bezeich- net. -
Seite 9: Sonstige Symbole Und Kennzeichnungen
4.3.3 Hinweise Hinweis Hinweis zum leichteren bzw. sicheren Arbeiten. Maßnahme zum leichteren bzw. sicheren Arbeiten. 4.3.4 Sonstige Symbole und Kennzeichnungen Symbol Bedeutung ✔ Voraussetzung für eine Handlung Handlungsaufforderung Resultat einer Handlung • Aufzählung Hervorhebung Hervorhebung Tasten „Pfeil nach oben/unten“ drücken zum Blättern : Taste „Pfeil nach unten“... -
Seite 10: Montage
Bedientasten Rastnase Gehäuse- oberteil Gehäuseunterteil Schraube Montage Gefahr Stromschlag- und Brandgefahr bei Montage in feuchter Umgebung! Regler nur in einem Bereich montieren, in dem die Schutzart ausrei- chend ist (siehe Abschnitt 14, S. 54). 5.2.1 Regler montieren Regler in die Schraube am Reglerblech einhängen (). Gehäuse an den unteren Befestigungslöchern anschrauben (‚, ƒ). -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Gefahr Lebensgefahr durch Stromschlag! Vor dem Öffnen des Gehäuses Regler von der Stromversorgung tren- nen. Alle gültigen, gesetzlichen und örtlichen Bestimmungen und Vor- schriften des zuständigen Elektrizitätsversorgungsunternehmens einhalten. Hinweis Das Gerät ist über einen Schukostecker oder bei fest verlegter elektri- scher Installation über eine Trennvorrichtung für volle Trennung nach den Errichtungsbestimmungen am Netz anzuschließen. -
Seite 12: Leitungen Anschließen
5.3.2 Leitungen anschließen Falls für Pumpen / Ventile vorgesehen oder vorgeschrieben, Schutz- leiter an den Schutzleiter-Anschlussklemmen des Reglers anschlie- ßen. Dabei folgende Punkte beachten: – Sicherstellen, dass der Schutzleiter auch auf der Netzversorgungs- seite an den Regler angeschlossen ist. Die Schraubklemmen sind zum Anschluss von Leitungen wie folgt zugelassen: –... -
Seite 13: Klemmenpläne
Klemmenpläne 5.5.1 Netzanschluss • Art der Spannungsversorgung dem Typenschild am Gehäuse ent- nehmen. • Schutzleiter muss angeschlossen sein. • Mindestens Elektrokabel der Bauart H05 VV-... (NYM …) verwenden. Hinweis Auch in der Betriebsart „OFF“ liegt an der Klemme L Netzspannung an! N: Nullleiter n.c n.c. - Seite 14 5.5.3 Anschluss der Ausgänge R1, R2 und R3 Ausgang R1 und R2 • Halbleiter-Relais (Triac) • max. Schaltstrom: siehe Abschnitt 14.2, S. 54. R1: Ausgang 1 R2: Ausgang 2 R3: Ausgang 3 D1: Drahtbrücke n.c n.c. R3 n.c. L L n.c. n.c. X Ausgang R3 • Schaltausgang mit elektromechanischem Relais • max.
- Seite 15 5.5.4 RS232, TPC 1-Bus-Schnittstelle, Zusatzaus- gang (SELV), Volumenstromsensor-Eingang A, B: TPC 1-Bus-Schnittstelle TPC 1-Bus-Schnittstelle Rx, Tx, : RS232-Schnittstelle : Zusatzausgang SELV Rx Tx T, Q, , +5 V: Volumenstromsensor RS232-Schnittstelle Rx Tx D-Sub 9-pol. Buchse 1 2 3 4 5 (Lötseite) 6 7 8 9 Zusatzausgang...
-
Seite 16: Anschluss Am Tpc 1-Bus
Anschluss am TPC 1-Bus 5.6.1 TPC 1-Bus Allgemeines zum TPC 1-Bus Der TPC 1-Bus bietet die Möglichkeit, mehrere Frischwasserstationen parallel zu betreiben. Die angeschlossenen Geräte können über den TPC 1-Bus Daten austauschen und so die Frischwasserregelung optimal auf das Zapfverhalten abstimmen. Der TPC 1-Bus basiert auf einer RS485-Schnittstelle und ist nach dem Master- Slave-Prinzip aufgebaut. -
Seite 17: Anschluss
Anschluss • Klemmen A und B an zweiadriger Busleitung. • Signal-Ground muss an Abschirmung angeschlossen sein. • Leitungsanforderungen (z. B. Li2YCY): – 2-adrig, paarweise verdrillt, geschirmt – Querschnitt min. 0,22 mm² – Leitungslänge max. 100 m Rx Tx Adressierung der Slaves Die eindeutige Adressierung erfolgt bei Slaves über den seitlichen Schie- beschalter. -
Seite 18: Geräte Am Tpc 1-Bus In Betrieb Nehmen
Geräte am TPC 1-Bus in Betrieb nehmen Stromversorgung für die einzelnen Geräte zuschalten. Die Einschalt- reihenfolge spielt dabei keine Rolle. • Der Master nimmt selbstständig die Kommunikation mit allen am TPC 1-Bus angeschlossenen Geräten auf. Es sind keine Kommunikationseinstellungen erforderlich. • Alle Geräte, die vom Master erkannt werden, werden automatisch in der Geräteauswahl aufgelistet. -
Seite 19: Geräte Aus Dem Tpc 1-Bus Entfernen
Geräte aus dem TPC 1-Bus entfernen Demontieren Sie das Gerät wie in Abschnitt 5.4, S. 11 beschrieben. Es können nur Geräte von der Geräteliste entfernt werden, die vom Busmaster nicht mehr erkannt werden. Dies wird mit einem Schrauben- schlüssel gekennzeichnet. ... -
Seite 20: Erstinbetriebnahme
Erstinbetriebnahme Stellen Sie sicher, dass die Installation vollständig und ordnungsge- mäß abgeschlossen ist und die Schalterstellung am Regler auf „OFF“ steht. Display zur Einstellung der Sprache erscheint. Sprache einstellen ✔ Im Display blinkt „Deutsch“. : Sprache wählen. [.....] SET: Sprache übernehmen. Display: 6.1 ESC: Einstellung beenden. -
Seite 21: Automatische Sommerzeit-Umstellung
Automatische Sommerzeit-Umstellung [...... ✔ Display zur „automatischen Sommerzeit-Umstellung“ erscheint..............] Hinweis Die automatische Sommerzeit-Umstellung bezieht sich auf die EU-Richt- Display: 1.2 linie 2000/84/EG und ist somit nur für die EU-Staaten sinnvoll. [automatische Der Regler kann auch ohne Aktivierung der „automatischen Sommerzeit- Sommerzeit- Umstellung“... -
Seite 22: Systemauswahl
Systemauswahl Hinweis Die zuvor gewählte Station bestimmt, welche Systeme wählbar sind. Das gewählte System kann jederzeit nachträglich geändert werden. Abschnitt 8.3, S. 27 ff beschreibt Aufbau, Anschluss und Konfigu- ration der Systeme. ✔ Im Display erscheint das erste System (2.1 Frischwasserstation ohne Rücklaufanhebung). -
Seite 23: Betriebsarten
Betriebsarten Die Betriebsart kann nur am Schiebeschalter beim Master eingestellt werden. Diese Betriebsart wird von allen Geräten, die sich am Bus befin- den, übernommen. Betriebsart „OFF“ Um alle Geräte, die sich am Bus befinden, auf „Off“ zu schalten, den Betriebsschalter des Masters nach unten schieben. [......] Im Display erscheint die Geräteauswahl. -
Seite 24: Betriebsart „Manuell
Betriebsart „Manuell“ Vorsicht Beschädigung der Pumpe durch Trockenlauf! Der Regler darf nur dann auf „Manuell“ gestellt werden, wenn die Anlage befüllt ist. Bei der Erstinbetriebnahme oder einem Funktionstest können die Aus- [.....] gänge des Reglers manuell geschaltet werden. R1 → auto auto Um die Ausgänge manuell zu schalten, den Betriebsschalter des auto... -
Seite 25: Einstellungen
Einstellungen Menü-Übersicht Siehe S. 25. Uhrzeit / Datum 8.2.1 Uhrzeit und Datum einstellen ✔ Die Statusanzeige wird angezeigt (Kaskade: Statusanzeige „Gesamt“). SET: ca. 2 sek. lang drücken. Der Menüpunkt Uhrzeit wird angezeigt. Display: 1 SET: drücken. [Uhrzeit/Datum] Die aktuelle Uhrzeit wird angezeigt. SET: bestätigen. - Seite 26 Menü-Übersicht Geräteauswahl (Auswahl Gesamt/Master/Slave; nur bei Kaskade verfügbar) SET (2 Sek.) Statusanzeige Einzelstation: Anzeige Master Kaskade: Anzeige gemäß Geräteauswah Thermische Uhrzeit/Datum Systeme Funktionen Desinfektion starten Sommerzeit- Zirkulation System 1 nur bei aktivierter Funktion Umstellung nur bei System 1 und 2 Thermische Desinfektion Nachheizung System 2...
- Seite 27 Hinweis Bei der Kaskade muss in der Geräteauswahl „Gesamt“ gewählt sein, damit das Menü aufgerufen werden kann. Um das Menü aufzurufen, in der Statusanzeige 2 s lang SET drücken. Werks- Sprache Parameter einstellungen Warmwassertemperatur Einschalttemperaturdifferenz Rücklaufanhebung Ausschalttemperaturdifferenz Rücklaufanhebung Mindestdrehzahl Pumpe R Änderungen aufgrund technischer Verbesserungen vorbehalten!
-
Seite 28: Systeme
Systeme Nachstehend sind die 4 Systeme beschrieben, die am Regler eingestellt werden können. System 1: Frischwasserstation ohne Rücklaufventil System 2: Frischwasserstation mit Rücklaufventil System 3: Vorwärm-Frischwasserstation ohne Rücklaufventil System 4: Vorwärm-Frischwasserstation mit Rücklaufventil Siehe dazu auch die Systemübersicht, S. 21. Die Systeme 1 und 2 können bei der Einzelstation und der Kaskade eingestellt werden, die Systeme 3 und 4 nur bei der Einzelstation. -
Seite 29: Verkabelung (Master)
Verkabelung (Master) Master A B Rx Tx R1 N R2 N const Netz Station 1 Abb. 1: Verkabelung der Einzelstation (1 Master) Hinweis Im spannungsfreien Zustand muss das Rücklaufventil R2 so gestellt sein, dass der Speicher unten durch- strömt wird. Bezeichnung Beschreibung Komponente Klemmen... - Seite 30 8.3.2 Kaskade Funktion Hinweise • Die nachstehende Beschreibung erfolgt anhand von Abb. 2 unten. • Bei der Kaskade kann nur System 1 oder 2 gewählt werden. System 1 (ohne Rücklaufventil) Sobald der Master anhand des Volumenstromsensors einen Durchfluss erkennt, wird die Pumpe R1 ein- geschaltet, um die Temperatur am Fühler T1 auf die eingestellte Wassertemperatur zu regeln (Station 1).
- Seite 31 Abb. 2: Verkabelung der Kaskade (1 Master und 1 – 3 Slaves) Änderungen aufgrund technischer Verbesserungen vorbehalten!
-
Seite 32: System Wählen
8.3.3 Systemauswahl Im Untermenü „Systeme“ wird das gewünschte Frischwassersystem ausgewählt. Je nach gewählter Station stehen 2 oder 4 Systeme zur Auswahl. Hinweis Nach Neuwahl eines Systems werden Funktionen und Parameter automatisch wieder auf Werkseinstellungen zurückgesetzt (siehe auch Abschnitt 15, S. 55). Überprüfen Sie die Einstellungen erneut! System wählen ✔... -
Seite 33: Funktionen
Funktionen Im Untermenü „Funktionen“ können zusätzliche Einstellungen am Reg- [......] ler vorgenommen werden. Eine Übersicht der werksseitigen Einstellungen und der möglichen Ein- stellbereiche entnehmen Sie der Tabelle im Abschnitt 15, S. 55. Display: 3 8.4.1 Funktion aufrufen [Funktionen] Um Einstellungen innerhalb einer Funktion vorzunehmen, müssen Sie folgende Schritte durchführen: Funktion wählen ✔... -
Seite 34: Zeitgesteuert
8.4.2 Funktion „Zirkulation“ Hinweise • Bei System 1 und System 2 ist für die Zirkulationsfunktion „tem- peraturgesteuert“ voreingestellt. Die Einstellung kann im Menü „Funktionen/Zirkulation“ geändert werden. • Bei System 3 und System 4 ist die Zirkulationsfunktion nicht verfüg- bar, da der Ausgang R3 zur Ansteuerung der Antilegionellen-Pumpe benutzt wird. - Seite 35 Option „Temperaturgesteuert“ : drücken. SET: drücken, um die Option „Temperaturgesteuert“ zu aktivieren. [..] 30 °C : drücken. [..] 35 °C SET: drücken. Im Display blinkt der Wert für die Einschalttemperaturschwelle. Display: 3.1.4.1 : Temperatur einstellen. [ein] SET: drücken. [aus] Im Display blinkt der Wert für die Ausschalttemperaturschwelle. : Temperatur einstellen.
-
Seite 36: Temperaturgrenzwerte Einstellen
8.4.3 Funktion „Nachheizung“ [......] Mit dieser Funktion kann ein Ausgang zur zusätzlichen Beheizung des Speichers durch einen Öl- oder Gasbrenner thermostatisch angesteuert werden. Über eine Zeitsteuerung kann diese Funktion zusätzlich zeitlich begrenzt werden. Der Ausgang potentialfreier Kontakt (SELV) vom Display: 3.2 Master ist werkseitig fest vorgegeben. -
Seite 37: Nachheizanforderung Durch Bauseitiges 230 V Relais Mit Wechselkontakt
Nachheizanforderung durch bauseitiges 230 V Relais mit Wechselkontakt Die Funktion Nachheizung löst eine tägliche Wärmeanforderung im aus- gewählten Zeitfenster aus, um den Trinkwarmwasser-Speicher im Sys- tem 3 und 4 vor und während der Antilegionellen-Funktion aufzuheizen. Alternativ kann ein bauseits zu installierendes 230 V Relais mit Wech- selkontakt verwendet werden. -
Seite 38: Ohne Zirkulationsfunktion
8.4.4 Funktion „Thermische Desinfektion“ Die automatische Funktion „Thermische Desinfektion“ steht nur bei System 1 und System 2 zur Verfügung. Hinweise Thermische Desinfektion der Vorwärm-Frischwasserstation bei Sys- tem 3 und 4 wie folgt manuell durchführen: – Trinkwarmwasser-Speicher mit der Nachheizung auf mindestens 70 °C aufheizen. -
Seite 39: "Thermische Desinfektion" Aktivieren
„Thermische Desinfektion“ aktivieren Hinweis Beim Aktivieren der Funktion wird das Hauptmenü um den Menüpunkt „Thermische Desinfektion starten“ erweitert. Solange die Funktion aktiviert ist, erfolgt der Einsprung in das Haupt- menü im Display 7 „Thermische Desinfektion starten“. Die anderen Menüpunkte sind über zu erreichen. ✔... -
Seite 40: Antilegionellen-Funktion
8.4.5 Antilegionellen-Funktion Hinweise • Nach DVGW Richtlinie W551 ist ggf. der gesamte Trinkwasserinhalt von Großanlagen mit Vorwärmstufe mindestens 1x am Tag auf min- destens 60 °C zu erwärmen. Dazu zählt auch die Hydraulik-Einheit (Vorwärm-Frischwasserstation) • Bei System 3 und System 4 ist die Antilegionellen-Funktion per Voreinstellung eingeschaltet. -
Seite 41: "Data Logger" Aktivieren
8.4.7 Funktion „Data Logger“ Mit dieser Funktion (siehe Abschnitt 11, S. 46) können folgende Daten [......] vom Regler auf einer SD-Karte gespeichert werden. °C • Gerätenamen card • Datum und Uhrzeit • Temperaturfühler T1– T6 Display: 3.5 • Temperaturfühler T Data Logger • Durchfluss • Leistung... -
Seite 42: Parameter
Parameter Der Regler ist ab Werk so eingestellt, dass er für die meisten Anwen- [.....] dungsfälle ohne Veränderung der Parameterwerte verwendet werden kann. Um das System individuell anpassen zu können, lassen sich alle Para- meter in gewissen Grenzen verändern. Dabei sind die Betriebsdaten der Display: 4 verwendeten Komponenten zu beachten! [Parameter]... -
Seite 43: Sprache
Sprache Die Anzeige- und Menüsprache des Reglers kann eingestellt werden. Sprache aufrufen und auswählen ✔ Die Statusanzeige wird angezeigt (Kaskade: Statusanzeige „Gesamt“). SET: ca. 2 sek. lang drücken. [......] : Menüpunkt Sprache wählen. SET: drücken. Display Sprache erscheint. SET: drücken. Display: 5 Die eingestellte Sprache blinkt. -
Seite 44: Symbole Und Statusanzeige
Symbole und Statusanzeige Symboldarstellung Im Automatikbetrieb zeigt das Display das ausgewählte Frischwasser- system als Statusanzeige. Über die Bedientasten und können z. B. Werte und Zustände einzelner Fühler und Laufzeiten der Pumpen an den einzelnen Ausgängen abgerufen werden. Je nach zusätzlich aktivierten Funktionen können weitere funktionsbezo- gene Daten angezeigt werden. -
Seite 45: Statusanzeige
Statusanzeige 43°C In der Statusanzeige werden Messwerte und Zustände der Fühler und Laufzeiten der Pumpen an den Ausgängen angezeigt. Umschalten der Displayanzeige : drücken. Statusanzeige (Beispiel) Im Display erscheinen der Reihe nach folgende Werte und Anzei- gen: • Temperaturfühler des eingestellten Systems und zugehörige aktuelle Temperaturwerte. -
Seite 46: Service
Service Update der Regler-Software Der Regler wird werkseitig mit der zum Fertigungsdatum aktuellen Regler-Software programmiert, ein Update ist daher in der Regel nicht erforderlich. Sollte ein Update der Software aus technischen Gründen empfehlens- wert sein, kann dies über die RS232-Schnittstelle erfolgen. Bitte wenden Sie sich dazu an den Werkskundendienst. -
Seite 47: Data Logger
Data Logger Mit einer SD-Karte haben Sie die Möglichkeit, sämtliche Messdaten, die der Regler erfassen kann, über einen längeren Zeitraum zu speichern. Der Data Logger ermöglicht eine detaillierte Anlagenkontrolle z. B. zeit- licher Verlauf der Erträge. Zusätzlich können Sie die Einstellungen der Frischwasserstation mit Hilfe der gespeicherten Messdaten optimieren, um eine möglichst hohe Effizienz der Station zu erreichen. -
Seite 48: Formatieren
auszuschließen. Durch Drücken einer beliebigen Taste wird das Hilfefen- ster wieder geschlossen. Sollte der Speicherplatz auf der SD-Karte nicht mehr für eine erneute 1000111010110 Datenerfassung ausreichen, so wird der jeweils älteste Monatsordner einschließlich dessen Inhalt gelöscht (sog. Ringspeicher). Im Display [.....] erscheint „Ringspeicher“... -
Seite 49: Datenauswertung
11.4 Datenauswertung Der Regler legt auf der SD-Karte automatisch folgende Ordnerstruktur an. Auf der SD-Karte wird für jedes Jahr ein separater Ordner angelegt. Dieser kann bis zu 12 Monatsordner beinhalten. In den Monatsordnern werden die Tagesdateien abgespeichert. Der Name einer Tagesdatei setzt sich aus dem Jahr, Monat und Tag zusammen, z. -
Seite 50: Fehlersuche
Fehlersuche Der Regler ist ein Qualitätsprodukt und wurde für viele Jahre Dauergebrauch konzipiert. Sollte dennoch ein Fehler auftreten, liegt häufig die Fehlerursache nicht im Regler, sondern in den peripheren Systemele- menten. Die nachfolgende Beschreibung einiger Fehlerursachen soll dem Installateur und dem Betreiber helfen, den Fehler einzugrenzen, um das System so schnell wie möglich wieder in Betrieb zu nehmen und unnötige Kosten zu vermeiden. -
Seite 51: Zuschaltventil
Fehler Nebenbedingung Mögliche Ursache Vorgehensweise Pumpe läuft, Pumpensymbol im Display Pumpe läuft wegen Blockier- Kein Fehler. obwohl kein rotiert. schutz. Trinkwasser Volumenstromsensor zeigt Volumenstromsensor nicht Volumenstromsensor zusätzlich gezapft wird. Durchfluss an, obwohl kein richtig geerdet. erden: eine Klemme Trinkwasser entnommen wird. Eingänge (!) des Reglers (Abb. -
Seite 52: Fehlersuche Temperaturfühler
12.2 Fehlersuche Temperaturfühler Mit einem Ohmmeter kann ein Fühlerdefekt überprüft werden. Dazu muss der Fühler abgeklemmt, dessen Widerstand gemessen und mit nachfolgender Tabelle verglichen werden. Geringfügige Abweichungen sind zulässig. Fühler NTC 10K Primärseite Fühler an der Primärseite der Station, angeschlossen an den Eingangsklemmen 2, 3 Temperatur [°C] Widerstand [Ω] 32340 20170 12940... -
Seite 53: Info-Fenster
Info-Fenster Info-Fenster werden eingeblendet, sobald Einstellungen einer Funktion nicht vollständig sind, die Aktivierung einer Funktion nicht möglich ist, Fehler im System auftreten oder bestimmte Funktionen momentan aktiv sind. Text im Display Beschreibung Maßnahmen Vorsicht: Nach Systemwechsel Beim Systemwechsel werden alle Einstel- Benötigte Einstellungen vorher notieren. - Seite 54 Text im Display Beschreibung Maßnahmen Temperatur der Antilegio- Die Antilegionellen-Funktion konnte das • Heizquelle überprüfen nellen-Funktion wurde nicht Warmwasser nicht auf 60 °C erhitzen. • erneute Aktivierung der Antilegionellen- erreicht. Heizquelle prüfen! Evtl. ist die Heizquelle fehlerhaft oder zu Funktion abwarten; mehr dazu im gering dimensioniert.
-
Seite 55: Technische Daten
Technische Daten 14.1 Regler allgemein Frischwasserregler Master Slave Bemessungsspannung (System- 230 V~, 50 Hz 230 V~, 50 Hz spannung) Max. Eigenverbrauch ≤ 2 W ≤ 2 W Eingänge 6 (Temperaturerfassung): 6 (Temperaturerfassung): • T1, T4, T5, T6: Fühler NTC 10K • T1, T4, T5, T6: Fühler NTC 10K Sekundärseite... -
Seite 56: Parameterwerte
Parameterwerte 15.1 Parameterwerte für Funktionen 15.1.1 Zirkulation Der Ausgang R3 vom Master ist werkseitig fest vorgegeben. Bei Temperaturgesteuert ist der Eingang T5 vom Master werkseitig fest vorgegeben. Bei Impulsgesteuert ist der Volumenstromsensor von allen Geräten werkseitig fest vorgegeben. Zeitgesteuert Werkseinstellung Zeitfenster Einstellbereich 00:00 ... -
Seite 57: Parameter
15.1.3 Thermische Desinfektion Soll-Temperatur Einstellbereich Werkseinstellung Warmwassertemperatur 60 °C ... 80 °C 70 °C 15.1.4 Antilegionellen-Funktion Zeitfenster Einstellbereich Werkseinstellung – 03:00 ... 03:30 Uhr 15.1.5 Wärmemenge Messung voreingestellter Fühler Vorlauftemperatur Fühler T1 Rücklauftemperatur Temperaturfühler des Volumenstromsensors (T) Durchfluss Volumenstromsensor (Q) 15.2 Parameter Einstellbereich Initialisierung/... -
Seite 58: Notizen
