2

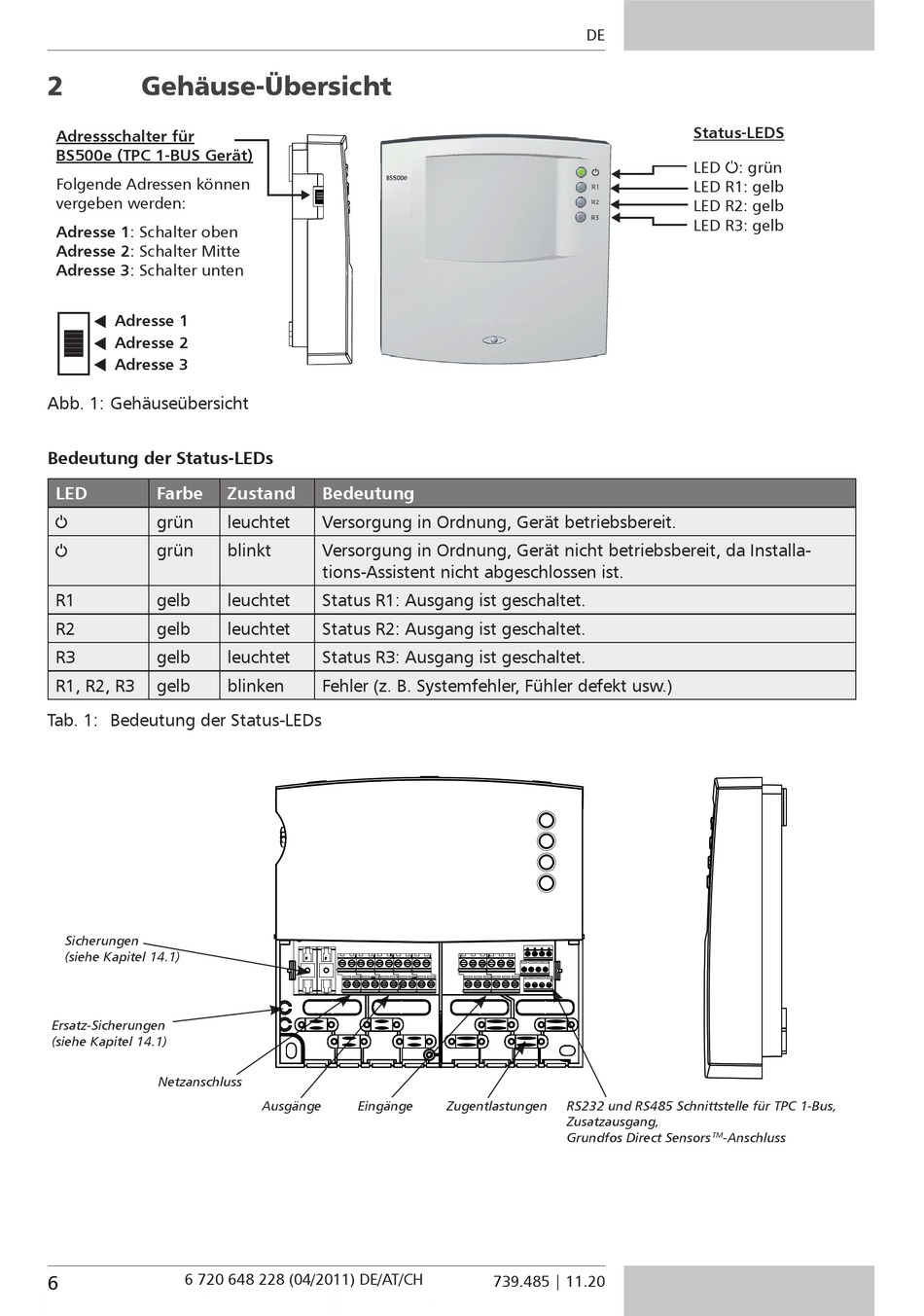

Gehäuse-Übersicht
Adressschalter für
BS500e (TPC 1-BUS Gerät)
Folgende Adressen können
vergeben werden:
Adresse 1: Schalter oben
Adresse 2: Schalter Mitte
Adresse 3: Schalter unten
Adresse 1
Adresse 2
Adresse 3
Abb. 1: Gehäuseübersicht
Bedeutung der Status-LEDs
LED
Farbe
grün
grün
R1
gelb
R2
gelb
R3
gelb
R1, R2, R3
gelb
Tab. 1: Bedeutung der Status-LEDs
Sicherungen
(siehe Kapitel 14.1)
Ersatz-Sicherungen
(siehe Kapitel 14.1)
Netzanschluss
6
6 720 648 228 (04/2011) DE/AT/CH
Zustand
Bedeutung
leuchtet
Versorgung in Ordnung, Gerät betriebsbereit.
blinkt
Versorgung in Ordnung, Gerät nicht betriebsbereit, da Installa-
tions-Assistent nicht abgeschlossen ist.
leuchtet
Status R1: Ausgang ist geschaltet.
leuchtet
Status R2: Ausgang ist geschaltet.
leuchtet
Status R3: Ausgang ist geschaltet.
blinken
Fehler (z. B. Systemfehler, Fühler defekt usw.)
Ausgänge
Eingänge
DE
Zugentlastungen
RS232 und RS485 Schnittstelle für TPC 1-Bus,
Zusatzausgang,
Grundfos Direct Sensors
739.485 | 11.20
Status-LEDS
LED
: grün
LED R1: gelb
LED R2: gelb
LED R3: gelb
-Anschluss
TM
