HPI Racing APACHE SC FLUX Bauanleitung Seite 26

4 - 4

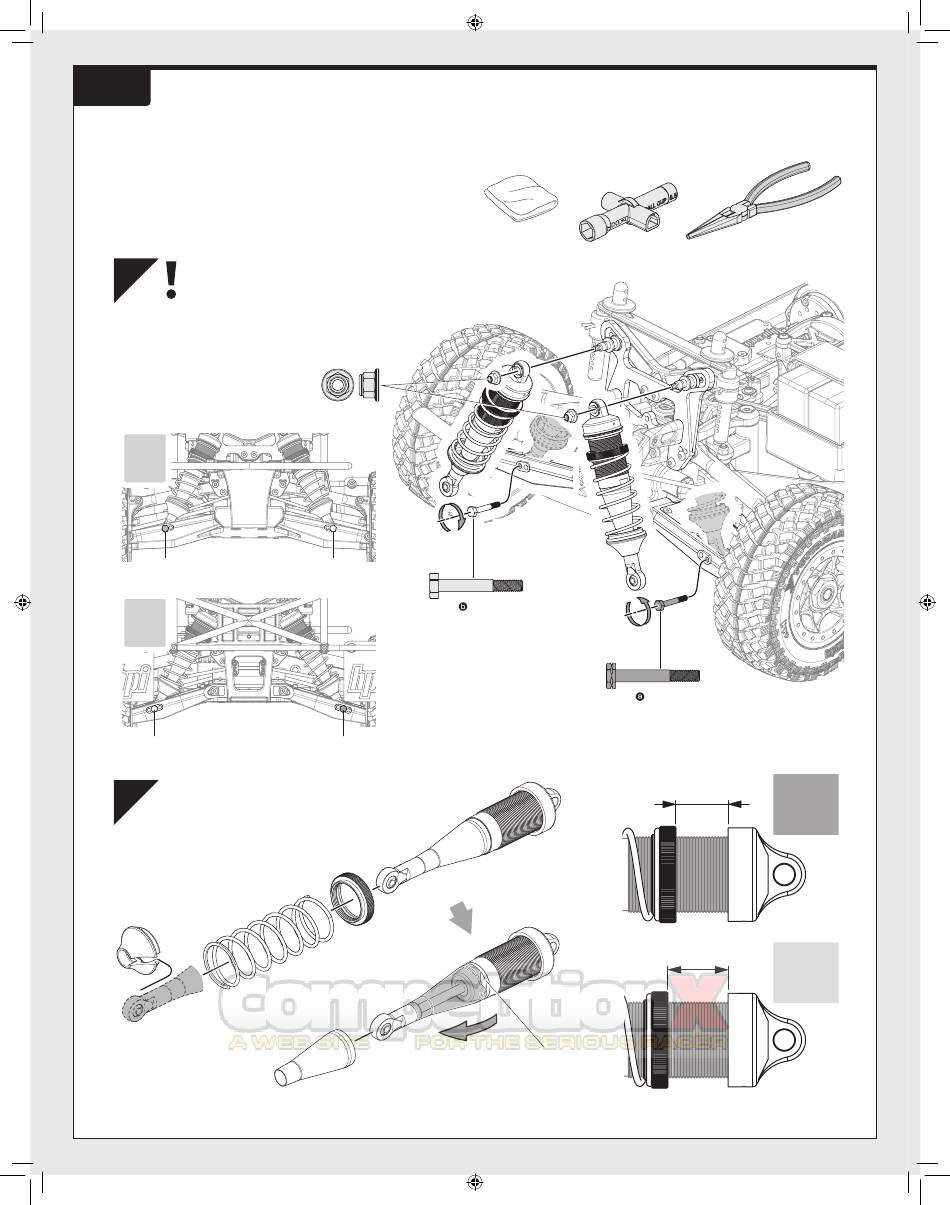

Shock Maintenance
Stoßdämpfer
Inspect shock for oil leaking and for bent shock shaft. Repair
or replace if necessary
Untersuchen Sie die Dämpfer auf Ölverlust und verbogene
Kolbenstangen. Defekte Teile reparieren oder tauschen.
Vérifiez que les amortisseurs ne présentent pas de fuites ou
de torsions. Réparez-les ou remplacez-les si nécessaire.
オイル漏れ、ショックシャフトの曲がりを確認し、必要であれば交換をします。
This step same for front and rear.
1
Diese Schritte sind für vorne und hinten identisch durchzuführen.
Même étape pour l'avant et l'arrière.
図を参考にフロント、リヤ側を同様に作業します。
Front
Vorne
Avant
フロント
b
66796
Rear
Hinten
Arrière
リア
a
66796
2
67447
a
67351
Entretien des amortisseurs
ショックのメンテナンス
103671
Flanged Lock Nut M3
Stoppmutter Mit Flansch M3
Ecrou de blocage a collerette M3
フランジ ロックナッ トM3
103671 103671
Flanged Lock Nut M3 Flanged Lock Nut M3
Stoppmutter Mit Flansch M3 Stoppmutter Mit Flansch M3
Ecrou de blocage a collerette M3 Ecrou de blocage a collerette M3
フランジ ロックナッ トM3 フランジ ロックナッ トM3
a
66796
66796
Shock Mount Screw (CCW)
Daempfer Befestigungsschraube (CCW)
Vis de montage amortisseur (CCW)
シ ョ ックマウン トスクリ ュー （左ネジ）
b
66796
a
107365
67350
Tighten completely.
Vollständig anziehen.
Serrez complètement.
緩んでいないか確認します。
26
Z950
Rag
Putzlappen
Cross Wrench
Chiffon
Kreuzschlüssel
ウエス
Clé en croix
ミニクロスレンチ
66796
Shock Mount Screw (CW)
Daempfer Befestigungsschraube (CW)
Vis de montage amortisseur (CW)
シ ョ ックマウン トスクリ ュー （右ネジ）
Needle Nosed Pliers
Flachzange
Pince à bec fin
ラジオペンチ
Front
13mm
Vorne
Avant
フロント
Rear
15mm
Hinten
Arrière
リア
