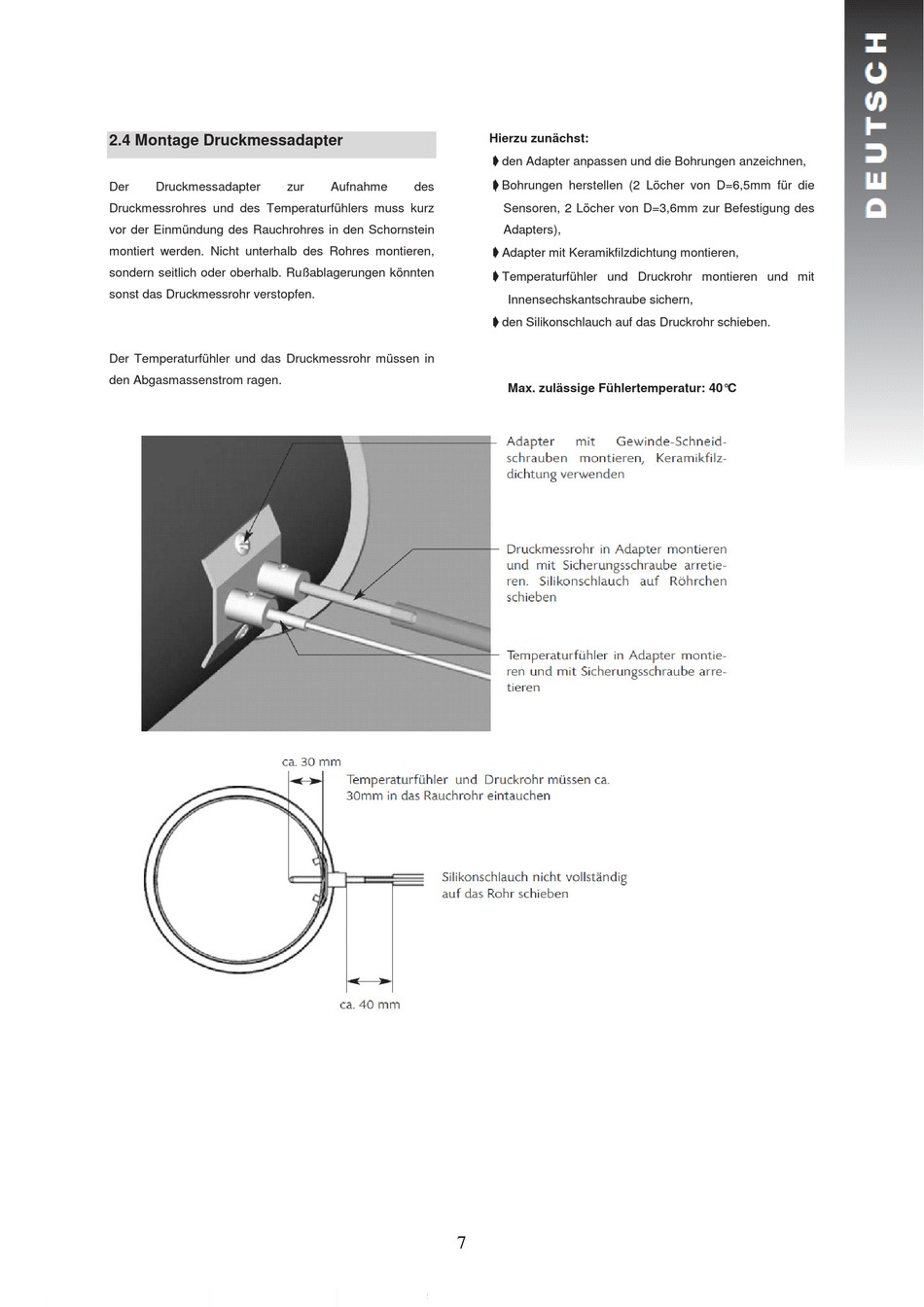

2.4 Montage Druckmessadapter

Der Druckmessadapter
Druckmessrohres und des Temperaturfühlers muss kurz
vor der Einmündung des Rauchrohres in den Schornstein
montiert werden. Nicht unterhalb des Rohres montieren,
sondern seitlich oder oberhalb. Rußablagerungen könnten
sonst das Druckmessrohr verstopfen.
Der Temperaturfühler und das Druckmessrohr müssen in
den Abgasmassenstrom ragen.
zur Aufnahme des
7
Hierzu zunächst:
➧ ➧ ➧ ➧ den Adapter anpassen und die Bohrungen anzeichnen,
➧ ➧ ➧ ➧  B ohrungen herstellen (2 Löcher von D=6,5mm für die
Sensoren, 2 Löcher von D=3,6mm zur Befestigung des
Adapters),
➧ ➧ ➧ ➧ Adapter mit Keramikfilzdichtung montieren,
➧ ➧ ➧ ➧ Temperaturfühler und Druckrohr montieren und mit
Innensechskantschraube sichern,
➧ ➧ ➧ ➧ den Silikonschlauch auf das Druckrohr schieben.
Max. zulässige Fühlertemperatur: 40° C
