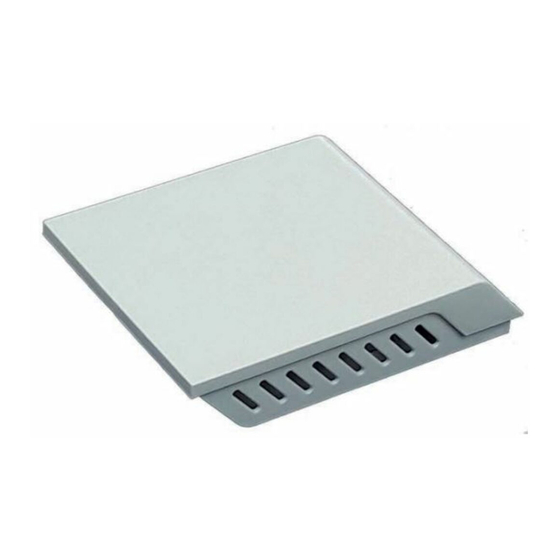

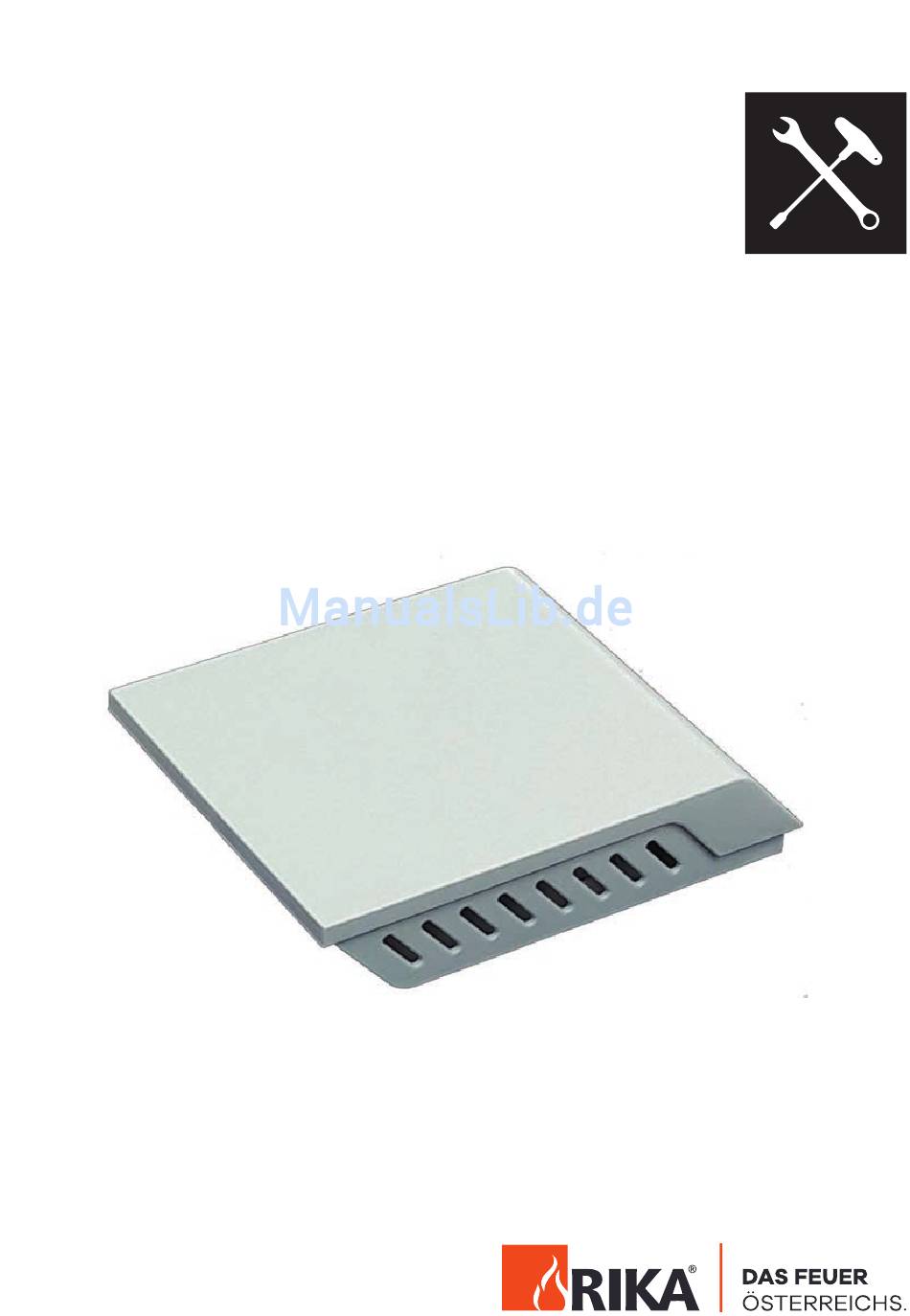

- Seite 1 RIKA Raumsensor Funkraumsensor BEDIENUNGSANLEITUNG...
-
Seite 2: Installation
RIKA Raumsensor mit Kabel, 5m lang Hinweis Für jeden Ofen ist ein eigener RIKA Raumsensor notwendig. Der RIKA Raumsensor wird mit dem Kabel direkt an die Hauptplatine des Ofens angeschlossen. Er übermittelt die aktuelle Raumtemperatur an die Platine, die die Heizleistung des Ofens regelt. - Seite 3 Je nach Ofentyp müssen Sie die rechteckige Aussparung auf der Ofenrückseite ausschneiden, um das Kabel hindurchzuführen. Demontieren Sie die Rückwand Ihres Pelletofens (oder die Seitenverkleidung, je nach Ofentyp) laut Bedienungsanleitung. Schneiden Sie die Verbindungsstege des Rechtecks mit einem Eisensägeblatt aus und entfernen Sie mit einer Feile die Stegreste.
- Seite 4 Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Zum Öffnen des RIKA Funkempfängers ziehen Sie die beiden Teile des Empfängers vorsichtig auseinander. Zum Öffnen des RIKA Funkraumsensors drücken Sie mit einem kleinen Schraubendreher die Kunststoffnase nach innen und ziehen Sie die zwei Hälften vorsichtig auseinander.
- Seite 5 Vergleichen Sie die Stellung der kleinen DIP-Schalter (Jumper) 1-4. Die Schalter von 1-3 dienen zur Festlegung der Funkadressen und müssen in beiden Geräten übereinstimmen. Tipp Die Standardeinstellung kann beibehalten werden. Die DIP-Schalter müssen nur in Sonderfällen modifiziert werden. DIP-Schalter Nr. 4 beim Funkraumsensor erhöht die Senderleistung. Stellung OFF - ca.
- Seite 6 Schieben Sie den Funkempfänger in die Halterung. Schließen Sie das Kabel des Funk- empfängers an die serielle Schnittstelle der Hauptplatine an. Ziehen Sie die kleinen Schrauben des Steckers an. Montieren Sie nach Abschluss der Arbeiten die Rückwand bzw. Seitenverkleidung wieder laut Bedienungsanleitung und schließen Sie den Ofen an den Strom an.
-
Seite 7: Bedienung Touchdisplay
Die Bedienung von Raumsensor und Funkraumsensor unterscheidet sich nicht und wird auf den folgenden Seiten beschrieben. Sie ist gegliedert in Bedienung über Touchdisplay und Bedienung über Tastendisplay, je nach Ausstattung Ihres Ofens. 3. BEDIENUNG TOUCHDISPLAY Einstellen Ist das Modul korrekt verbunden, wird dies nach einigen Sekunden in der seitlichen Infoleiste mit einem leuchtenden Symbol angezeigt. - Seite 8 Heizen Mit Raumsensor heizen Sie bequem im Komfortmodus. Die Heizleistungsanzeige am Homebildschirm wechselt auf die Temperaturanzeige. Die gewünschte Raumtemperatur stellen Sie mit den Plus- und Minustasten ein. Die Hauptplatine regelt die Heizleistung so, dass die eingestellte Raumtemperatur dauerhaft gehalten wird. Hinweis Der Ofen muss eingeschaltet sein.
- Seite 9 Frostschutz Zusätzlich können Sie noch in jedem Betriebsmodus eine Frostschutztemperatur einstellen. Das Symbol Frostschutz in der seitlichen Infoleiste wird bei eingeschaltetem Frostschutz aktiv. Di 17.10.2017 15:55 Einstellungen Heizzeiten MultiAir Gebläse Frostschutz Tipp Der Frostschutz wird nur solange aufrecht erhalten, solange noch Pellets vorrätig sind!
- Seite 10 Fehler und Warnungen Touchdisplay Die LED-Anzeige am Funkempfänger im Ofen zeigt verschiedene Fehler an. Blinkt die LED Anzeige am Empfänger abwechselnd grün und rot, sind zwei Sender mit der gleichen Stellung der DIP-Schalter im Empfangsbereich. Wählen Sie eine andere, bei Sensor und Empfänger übereinstimmende Schalterstellung.
- Seite 11 5 Sekunden lang drücken. Ziehen Sie auch Ihre Ofenanleitung zu Rate. Heizarten Ist ein RIKA Raum- oder Funkraumsensor angeschlossen, so können Sie zwischen verschiedenen Heizmodi wählen. In den Menüpunkt MODE steigen Sie mit der I O Taste ein und mit Plus + und Minus - schalten Sie zwischen HEAT, ROOM und AUTO um.
- Seite 12 Heizen im ROOM-Modus Ofen ausgeschaltet Taste Anzeige Beschreibung Standardanzeige für einen ausgeschalteten Ofen im „ROOM“ Modus. Hier kann auch bei ausgeschaltetem ROOM OFF Ofen die gewünschte Raumtemperatur im Bereich von 5-28°C verstellt werden. Durch Drücken der Plustaste Steigerung der Temperatur ROOM 25 um 1°C.
- Seite 13 Heizzeitprogrammierung Für den Betrieb im Modus AUTO können Sie individuelle Heizzeiten einstellen. Die Einstellungen nehmen Sie im Menüpunkt TIME vor. Wochenheizzeiten Sie können zwei für jeden Tag der Woche gleich geltende Heizzeiten hinterlegen. Werksseitig sind bereits Heizzeiten hinterlegt, diese können jedoch beliebig durch Drücken der (+)/(-) Taste verändert werden.
- Seite 14 Tagesheizzeiten Sie können für jeden Tag der Woche je zwei eigene Heizzeiten hinterlegen. Die eingegebenen Tagesheizzeiten überregeln an diesem Tag die Wochenprogrammierung. Durch die Wochenprogrammierung sind bereits Heizzeiten hinterlegt, diese können jedoch beliebig durch Drücken der Plus- und Minustasten verändert werden. Taste Taste Anzeige...
- Seite 15 Heizen im AUTO-Modus Ofen ausgeschaltet Einstellung der Raumtemperatur innerhalb der Heizzeit Taste Taste Anzeige Beschreibung blättern ändern Standardanzeige für einen ausgeschalteten Ofen im „AUTO“ Modus. Hier kann auch AUTO OFF bei ausgeschaltetem Ofen die gewünschte Raumtemperatur von 10-28°C eingestellt werden. Mit der Plustaste erscheint die Anzeige zum On –...
- Seite 16 Ofen einschalten Taste Anzeige Beschreibung Durch Drücken der I/O Taste startet der Ofen, sofern die gewünschte Raumtemperatur unterschritten ist und die IGNIT aktuelle Uhrzeit innerhalb einer Heizzeit liegt. Dies wird durch „IGNIT“ (Zündung) angezeigt, diese Anzeige wird START nach erfolgter Zündung durch START abgelöst. AUTO 21 Nach Beendigung der Startphase erscheint im Display AUTO mit der von Ihnen gewünschten Raumtemperatur.
- Seite 17 Einstellung Im Menüpunkt Setup haben Sie Einstellmöglichkeiten zu Frostschutz und Temperatur- anpassung. Diese sind in Ihrer Ofenanleitung beschrieben. setup frost O FF MENU MENU s et MENU MENU room s et 22 c MENU MENU...
- Seite 18 Frostschutz Sie schalten die Frostschutzfunktion mit den Plus und Minus Tasten ein (FROST ON bzw. aus (FROST OFF). Liegt die aktuelle Raumtemperatur bei 8° Celsius, wird gezündet. Liegt sie bei 13° Celsius, wird das Heizen eingestellt. So hält der Ofen den Raum dauerhaft frostfrei. Tipp Der Frostschutz wird nur solange aufrecht erhalten, solange noch Pellets vorrätig sind! Temperaturanpassung...
- Seite 19 Fehler und Warnungen Tastendisplay Die LED-Anzeige am Funkempfänger im Ofen zeigt verschiedene Fehler an. Blinkt die LED Anzeige am Empfänger abwechselnd grün und rot, sind zwei Sender mit der gleichen Stellung der DIP-Schalter im Empfangsbereich. Wählen Sie eine andere, bei Sensor und Empfänger übereinstimmende Schalterstellung.
- Seite 20 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Tel.: +43 (0)7582/686 - 41, Fax: -43 E-Mail: verkauf@rika.at www.rika.at Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2017 | RIKA Innovative Ofentechnik GmbH...
