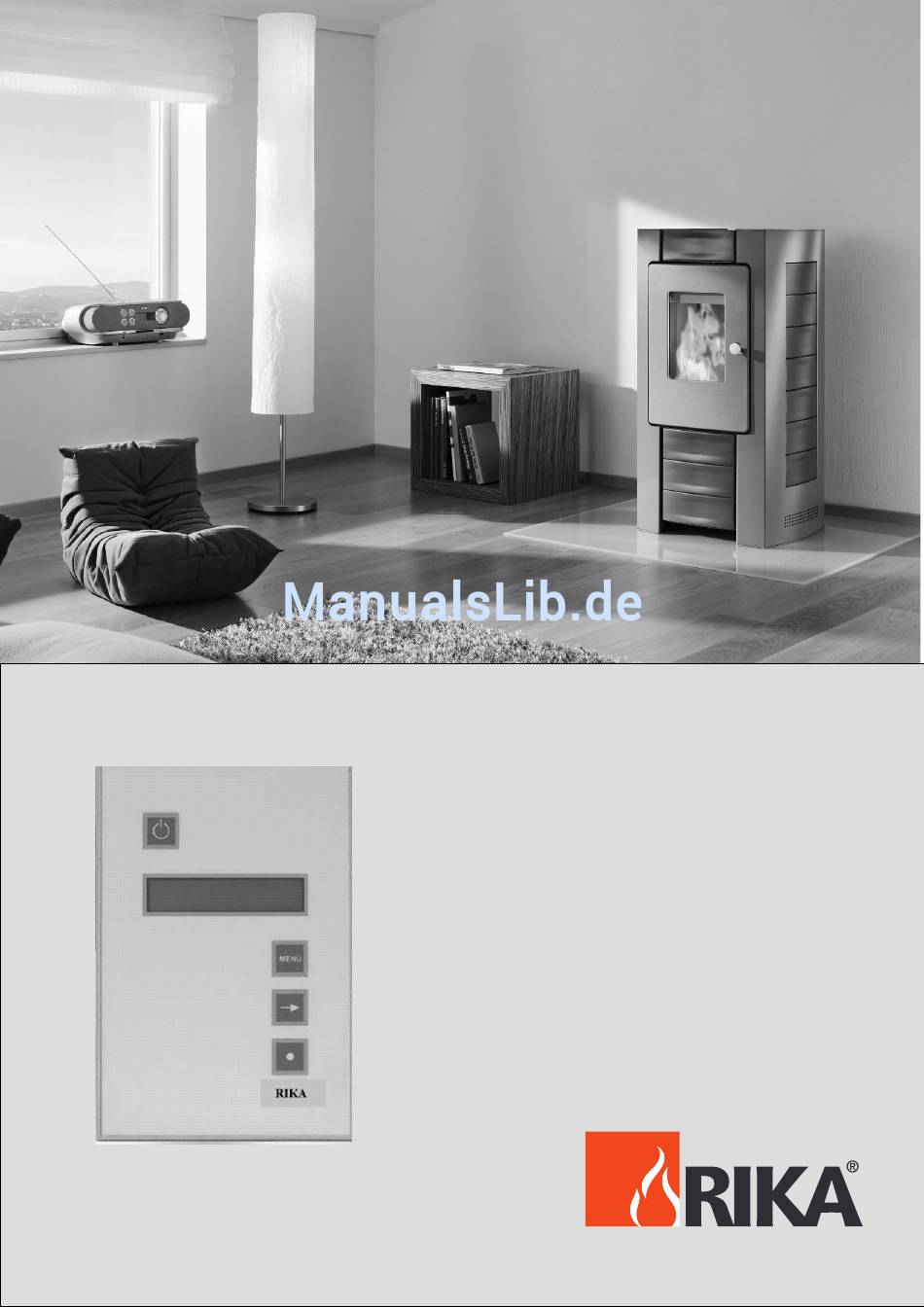

- Seite 1 UNTERDRUCK CONTROLLER Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
1. ALLGEMEINES / SYSTEMBESCHREIBUNG 1.1 Allgemeines 1.2 Funktionsbeschreibung 1.3 Systemdarstellung 1.4 Anforderungen 2. MONTAGEANLEITUNG 2.1. Lieferumfang 2.2 Montage Rika Unterdruck Controller Steuergerät 2.3 Anschluss mit Rika Unterdruck Controller 2.4 Montage Druckmessadapter 2.5 Technische Daten 3. BEDIENUNGSANLEITUNG 3.1 Aufbau Displayanzeige 3.2 Inbetriebnahme 3.3 Betrieb bei Störung... -
Seite 3: Allgemeines / Systembeschreibung
Anleitung sowie bei Veränderungen und Umbauten an Temperatursensor im Abgas den Betrieb der Feuerstätte. dem RIKA Unterdruck Controller. Der RIKA Unterdruck Controller wird aktiviert und misst den Differenzdruck zwischen Feuerstätte (Schornstein) 1.2 Funktionsbeschreibung und Aufstellraum. Steigt die Druckdifferenz durch einen Funktionsfehler der Lüftungsanlage oder dem Einfluss... -
Seite 4: Systemdarstellung
Aufbau des Systems wird eindeutig identifiziert und führt und Hardware entsprechen der Klasse B nach EN 60730-1 zu einem sicheren Zustand. Die Lüftungsanlage wird Anhang H. Der RIKA Unterdruck Controller ist nach den abgeschaltet. Um auch im Langzeitbetrieb eine besonders notwendigen EMV Richtlinien geprüft (CE-Kennzeichnung) hohe Messgenauigkeit zu gewährleisten, ist der RIKA... -
Seite 5: Montageanleitung
Flachbandkabel untereinander verbunden. Deckel und Lieferset: Gehäuse besitzen einen Schnappverschluss und sind ➧ ➧ ➧ ➧ S teuergerät RIKA Unterdruck Controller Grundversion daher leicht zu öffnen und zu schließen. Beim Öffnen des ➧ ➧ ➧ ➧ W iderstandsthermometer mit 3m Silikonkabel Gehäuses... -
Seite 6: Anschluss Mit Rika Unterdruck Controller
Die maximale Temperaturbelastung beträgt 2.3 Anschluss im RIKA Unterdruck 60 C. Controller Wird der RIKA Unterdruck Controller nicht im Aufstellraum der Feuerstätte oder deren Luftverbund montiert (z.B. Alle Anschlusskabel sowie die Schlauchverbindungen sind Technikraum, Keller), muss vom Aufstellraum unbedingt grundsätzlich in Leerrohren, temperaturgeschützt zum... -
Seite 7: Montage Druckmessadapter
Hierzu zunächst: 2.4 Montage Druckmessadapter ➧ ➧ ➧ ➧ den Adapter anpassen und die Bohrungen anzeichnen, ➧ ➧ ➧ ➧ B ohrungen herstellen (2 Löcher von D=6,5mm für die Druckmessadapter Aufnahme Druckmessrohres und des Temperaturfühlers muss kurz Sensoren, 2 Löcher von D=3,6mm zur Befestigung des vor der Einmündung des Rauchrohres in den Schornstein Adapters), montiert werden. -
Seite 8: Technische Daten
2.5 Technische Daten Differenzdruck Messbereich ± Auflösung 0,1 Pa Nullpunktdrift Zyklische Selbstkalibrierung durch eingebautes 3/2 Wegeventil Überlastbarkeit bis 1kPa Versorgungsspannung 230V AC 10%, 50Hz ± Leistungsaufnahme Max. 3 VA Sicherung T 50 mA Betriebstemperatur 0 – 60° C Schaltausgang 1 x potentialfreier Umschaltkontakt 230V / 6A, stromlos offen Gehäuse Wandeinbaugehäuse (Unterputzgehäuse) 95 x 145 x 60 mm Mit fest montierter Sensorplatine (Netzteil u. -
Seite 9: Bedienungsanleitung
Display erscheint für eine Initialisierungsmeldung: In diesem Fall ist der RIKA Unterdruck Controller immer inaktiv geschaltet, weil die Rauchgastemperatur sehr niedrig ist. Die Lüftungsanlage ist immer eingeschaltet. Auch wenn der Differenzdruck negativ wird, bleibt die Lüftungsanlage eingeschaltet, da das Heizgerät nicht in Betrieb ist. -
Seite 10: Betrieb Bei Störung
Das Heizgerät ist in Betrieb Der RIKA Unterdruck Controller ist jetzt aktiv, da das RIKA Unterdruck Controller startet eine Heizgerät warm ist. Der Differenzdruck ist positiv Alarmverzögerung über einen eingestellten Zeitraum (Schornsteinunterdruck höher als Druck im Aufstellraum) (werkseitig 40s). Sollte sich der negative Differenzdruck und die Lüftungsanlage ist deshalb eingeschaltet. -
Seite 11: Aufhebung Der Störung
3.4 Aufhebung der Störung Hat der RIKA Unterdruck Controller eine Abschaltung der Lüftungsanlage bewirkt, wird sich der Differenzdruck wieder normalisieren. Damit ist jedoch die Ursache der Störung nicht behoben, diese kann weiter existent sein. Möglichkeiten der Entriegelung: 1. Manuell kann per Tastendruck auf der RIKA Unterdruck Controller wieder gestartet werden. -
Seite 12: Schwellenwert Rauchgastemperatur
3.5.2 Schwellenwert Rauchgastemperatur# Der Schwellenwert Rauchgastemperatur kann in 10er Schritten bis max. 150° C eingestellt werden. 3.5.3 Alarmzeit Die Alarmzeit kann von 40 Sekunden bis max. 180 Sekunden eingestellt werden. -
Seite 13: Störungsmeldung - Fehlerbehebung
3.6 Störungsmeldungen – Fehlerbehebung Tritt eine Störung oder ein Fehler auf, wird dieser im Display angezeigt und der RIKA Unterdruck Controller nimmt einen sicheren Zustand ein. Die Lüftungsanlage wird ausgeschaltet. Störung Ursache Abhilfe 1. Fehler Druckdifferenz Grenzwert Druckdifferenz Fehler Lüftungsanlage beheben... -
Seite 14: Gewährleistung
Gewährleistung ermöglichen, unbedingt notwendig, Seriennummer Gerätes anzuführen eine fachmännische Inbetriebnahme durch Inbetriebnahmeprotokoll nachzuweisen. Das Inbetriebnahmeprotokoll ist in zweifacher Ausführung auszufüllen, wobei eine Ausführung beim Anlagenbetreiber verbleibt, und die Andere an die RIKA MetallwarengmbH & Co KG zurückgesendet werden muss. - Seite 15 G U A R A N T E E / G A R A N T I E Purchase day/Date d’achat: Trader stamp/Cachet du revendeur: Model designation/Nom du modéle: Numbers of the vehicle identification plate on the furnace back: Numméros de la plaque signalétique á l’arriére du poêle: Attached by/Raccordé...
- Seite 16 G U A R A N T E E / G A R A N T I E Stamp Customer/Client: Marque To/A:...
