RIKA PKE Bedienungsanleitung

RIKA PKE Bedienungsanleitung

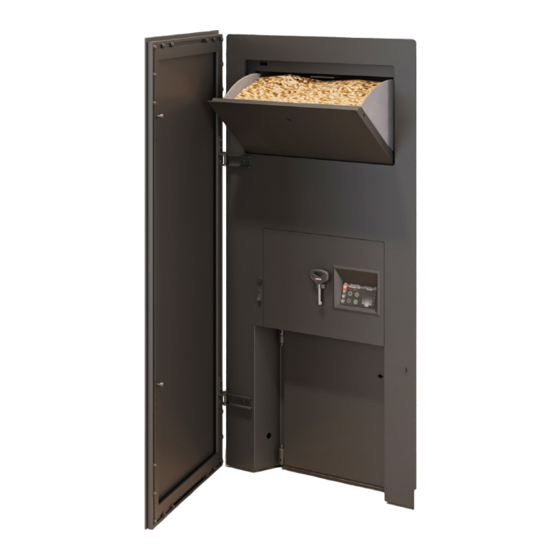

Pellet kachelofen-einsatz
Vorschau ausblenden Andere Handbücher für PKE:
Inhaltsverzeichnis
Pellet
Kachelofen-Einsatz
Bedienungsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIKA PKE

  • Seite 1 Pellet Kachelofen-Einsatz Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Komponentenüberwachung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Schneckenmotorüberwachung ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Stromausfall (während des Heizbetriebes) ����������������������������������������������������������������������������������������������������������������������������������������������������17 Stromausfall (während der Startphase) �����������������������������������������������������������������������������������������������������������������������������������������������������������17 8. KOMFORTOPTIONEN Raumsensor/Funkraumsensor ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Schnittstelle �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Externes Raumthermostat ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Externer Anschluss Kabelbrücke ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Option RIKA FIRENET ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 RIKA VOICE Sprachsteuerung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18...
  • Seite 3: Zeichenerklärung

    9. PFLEGE Aschelade entleeren ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Lackierte Oberflächen reinigen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 19 10. REINIGUNG Rauchgaszüge reinigen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 20 Rauchrohre reinigen �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 Luftansaugstutzen reinigen �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 Konvektionsöffnungen reinigen �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 Pelletbehälter reinigen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 Lager prüfen �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 Dichtungen prüfen����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������21 11. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Problemfall 2 ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Problemfall 3 �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 12.
  • Seite 4: Technische Dokumentation - Ökodesign

    2. TECHNISCHE DOKUMENTATION - ÖKODESIGN TECHNISCHE DOKUMENTATION gemäß Verordnung (EU) 2015/1185 und 2015/1186 Ökodesign Kontaktangaben des Herstellers RIKA Innovative Ofentechnik GmbH Hersteller: Andreas Bloderer Kontakt: Müllerviertel 20 Anschrift: 4563 Micheldorf Austria Angaben zum Gerät Modellkennung: Gleichwertige Modelle: TÜV SÜD Industrie Service GmbH, Ridlerstraße 65, 80339 Prüflabor:...
  • Seite 5 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 07.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 6: Technische Daten

    3. TECHNISCHE DATEN Ersatzteilübersicht Explosionsdarstellung...
  • Seite 9 MULTIAIR...
  • Seite 10: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung N112432 Sechskantmutter L03841 Zuluftflansch N112425 Gewindestift N112015 Rauchrohr Dichtung N112027 Magnet Z35898 Dichtungsblech B18791 Dekortür schwarz N106175 Sechskantmutter B18792 Dekortür Spiegel L03808 Schaltscheibe L03738 Anschlagblech N111965 Scheibe M05 N112415 SK-Schraube N111806 SK-Schraube L03737 Scharnierwinkel N111877...
  • Seite 11 Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung N111581 Saugzuggebläsemotor L01998 Verschlusslasche B16951 Saugzuggebläsegehäuse N112266 Zylinderschraube B18787 Schleppkette N112175 Scheibe L03638 Halteblech B18832 Stützrolle kpl. N112473 Differenzdrucksensor Z37844 Rauchrohradapter B16574 Touchdisplay steckbar Z37830 Rohradapter Dichtung N112003 ISK-Schraube B18830 Auszug rechts N112407 Temperatur begrenzer N112490 Höhenverstellschraube schwarz L01954...
  • Seite 12: Abmessungen, Gewicht Und Anschluss

    [°C] Breite [cm] Kaminzugbedarf [Pa] Tiefe [cm] *bei zwei Meter MULTIAIR-Leitung in Verbindung mit RIKA Designauslass, Gewicht Werte können in der Praxis abweichen **Fassungsvermögen in kg kann aufgrund unterschiedlicher Pelletschüttdichten abweichen� Gewicht [kg] ~240 Der Eigentümer der Kleinfeuerungsanlage oder der über die Rauchrohranschluss Kleinfeuerungsanlage Verfügungsberechtigte hat die technische...
  • Seite 13: Installation Des Ofens

    Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden� Lt� EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment� sein� Die Stellung auf/zu muss eindeutig erkennbar sein� Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u�...
  • Seite 14: Wichtige Informationen

    Tipp AKUTE BRANDGEFAHR! Bei Einbau in eine Nische darf der Nischenvorsprung max� 10 cm betragen� Einbau in eine Nische nur für E16443 PKE ohne Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von Dekortür� leicht brennbaren und explosiven Stoffen im selben oder in angrenzenden Räumen verboten�...
  • Seite 15: Vor Dem Aufstellen

    Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Für Mehrfachbelegung geeignet� (Beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen�) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält� werden� Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen...
  • Seite 16: Kleine Brennstoffkunde Pellets

    6. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Ofen ist ausschließlich für die Verbrennung von Pellets aus Holz Was sind Pellets? in kontrollierter Qualität zugelassen� Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern Holzpellets sind ein genormter Brennstoff� Jeder Hersteller muss von Ihrem Pelletofenhändler an�...
  • Seite 17: Technologie Und Sicherheitsfunktionen

    7. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Automatischer Reinigungszyklus Resultat von jahrelangen Testreihen in Labor und Praxis� Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend� Die Drehzahl des Rauchgasgebläses erhöht sich stündlich für eine kurze Zeitdauer, um Asche aus der Brennmulde auszublasen und dadurch die Betriebssicherheit zu erhöhen�...
  • Seite 18: Komfortoptionen

    Kombi- und Pelletöfen mit Touchdisplay ab Version V2�26 in Kombination mit RIKA FIRENET-Modul und Amazon Alexa Mit RIKA VOICE steuern Sie Ihren RIKA Ofen einfach mit Sprachbefehlen� Ein- oder ausschalten, Betriebsmodi wechseln oder die gewünschte Heizleistung oder Raumtemperatur einstellen: ein kurzer Satz reicht aus! Nähere Informationen finden Sie unter www.rika.at oder bei Ihrem...
  • Seite 19: Pflege

    9. PFLEGE Die Häufigkeit, mit der Ihr Kaminofen zu reinigen ist, sowie Lackierte Oberflächen reinigen Wartungsintervalle hängen vom Heizverhalten und von dem von Ihnen verwendeten Brennstoff ab� Hoher Feuchtigkeitsgehalt, Asche, Bei Bedarf Staub und Späne können die notwendigen Wartungsintervalle mehr Lackflächen mit einem feuchten Tuch abwischen, nicht scheuern�...
  • Seite 20: Reinigung

    10. REINIGUNG Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen Entfernen Sie den Feuerraumdeckel� eine Aufforderung zur Reinigung des Ofens am Display� Die Meldung kann am Touchdisplay quittiert und der Betrieb fortgesetzt werden� Führen Sie bei nächster Gelegenheit eine Reinigung durch� Anschließend setzen Sie den Zähler im Menü...
  • Seite 21: Rauchrohre Reinigen

    Rauchrohre reinigen Montieren Sie die Sicherungsschrauben� Nehmen Sie die Rauchrohre einmal im Jahr ab um den Kaminanschluss zu überprüfen bzw� zu reinigen� Die Ablagerungen von Ruß und Staub im Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden� Hinweis Angesammelte Flugasche kann...
  • Seite 22: Problemfälle - Mögliche Lösungen

    11. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme� Pellets häufen Rauchgasaustritt während der Heizphase� sich in der Feuermulde an, Fenster verrußt� Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen...
  • Seite 24: Anleitung Zum Inbetriebnahmeprotokoll

    Hinweis und Garantiebedingungen hervor� So werden Schneckenstopfer Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an oft durch die Verwendung nicht geprüfter Pellets hervorgerufen, RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Gerätefehlfunktionen entstehen durch mangelnde Reinigung und Micheldorf, Austria� Wartung� Durch eine gründliche Einweisung können viele Reklamationen Elektrische Peripherie / Zubehör...
  • Seite 25 Gewährleistungsbedingungen erläutert Ofen ausgeschaltet übergeben Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nut- zung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung.
  • Seite 26: Garantiebedingungen

    Importeurs im jeweiligen Land. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Fassung als allein Gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler schriftlich geltend zu machen.
  • Seite 27: Angaben Zur Entsorgung

    15. ANGABEN ZUR ENTSORGUNG Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel Auszug aus dem Abfallschlüssel der gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus Verordnung über das Europäische umweltfreundlich sind� fühlen auch über Produktlebensende hinaus diesem Ziel verpflichtet�...
  • Seite 28 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Tel.: +43 (0)7582/686 - 41, Fax: -43 Satz- und Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2021 | RIKA Innovative Ofentechnik GmbH...
