3 Montage
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8
3.2.2

Montageposition

Wählen Sie eine Innenwand im Referenzraum und montieren Sie
den Raumcontroller RC20 entsprechend Abbildung 1. Der Frei-
raum unter dem Raumcontroller und der Abstand zur Tür sind not-
wendig, um korrekte Messergebnisse zu erhalten.

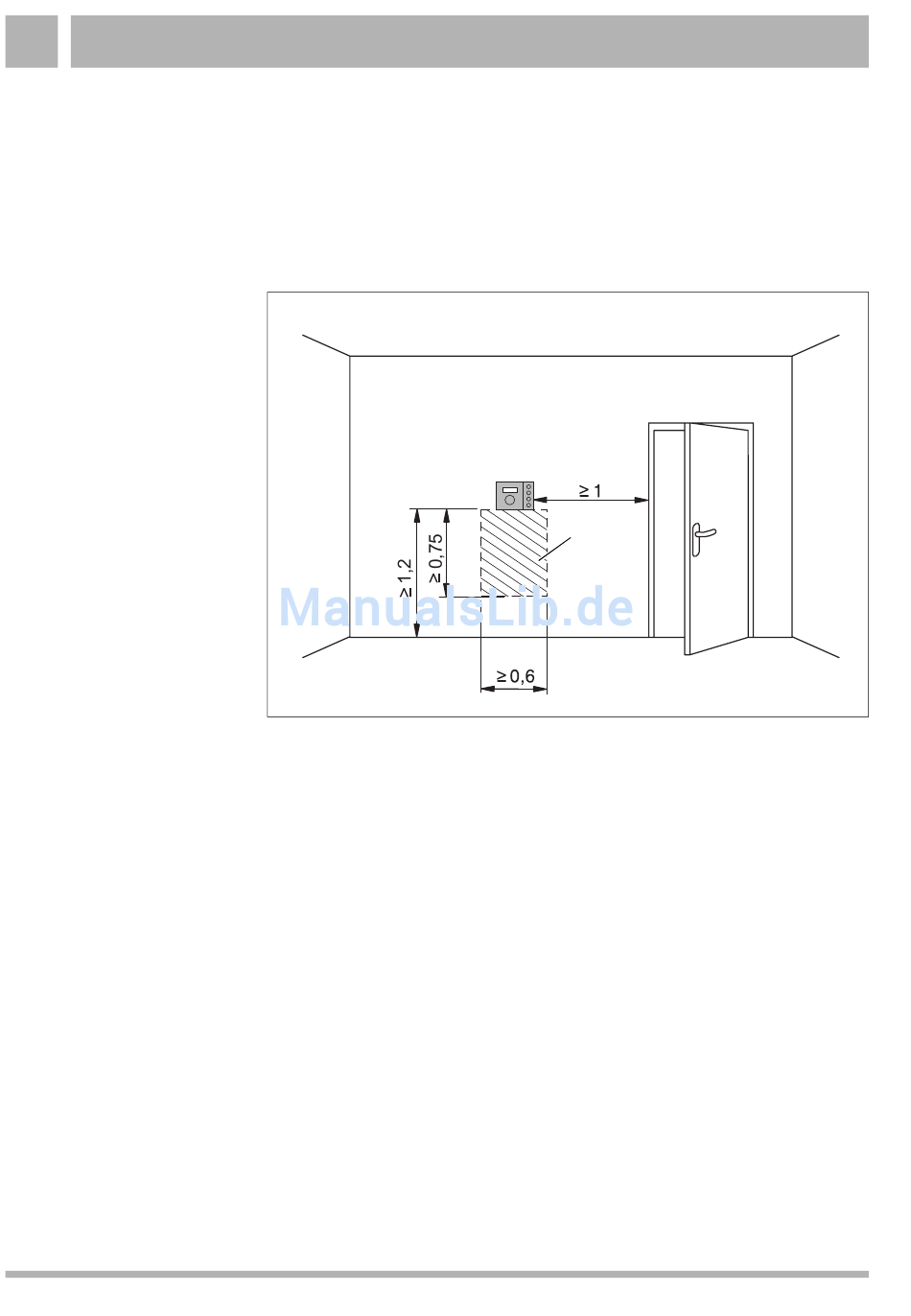

Abb. 1 Montageposition für den Raumcontroller RC20 im
Referenzraum (Maße in Metern)
Pos. 1: Freiraum
3.2.3 Anschlusskabel
Das Anschlusskabel zur Verbindung des Raumcontrollers RC20
mit der Heizungsanlage (Energie-Management-System, EMS)
muss folgenden Spezifikationen entsprechen:
Anzahl der Adern:
Leitungsquerschnitt:
Leitungslänge:
Montage- und Serviceanleitung Raumcontroller RC20 • Ausgabe 11/2002
1
2
2
0,75 mm (max. 1,5 mm
Leiter eindrähtig, keine Litze)
max. 100 m
