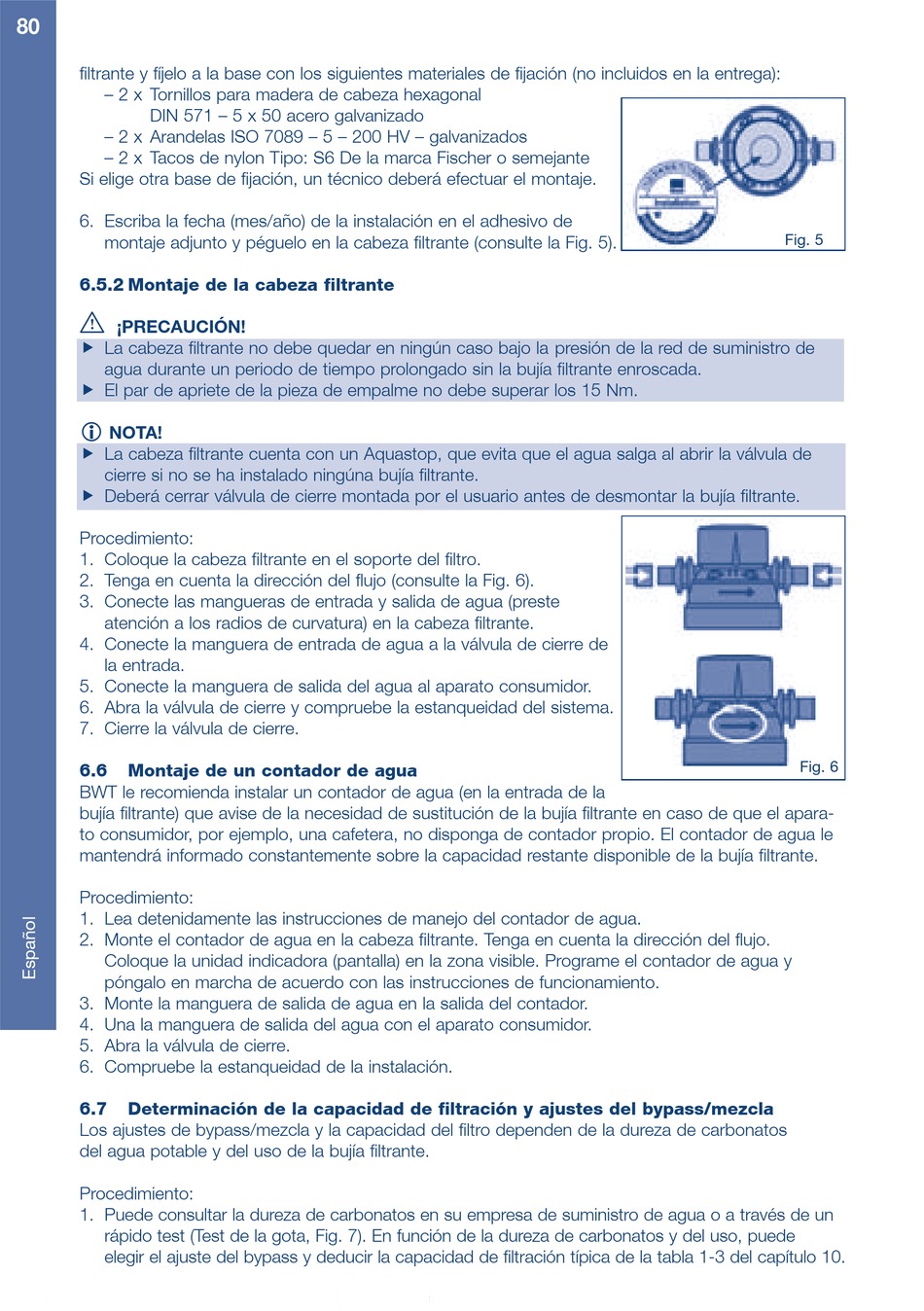

80
filtrante y fíjelo a la base con los siguientes materiales de fijación (no incluidos en la entrega):
– 2 x Tornillos para madera de cabeza hexagonal
DIN 571 – 5 x 50 acero galvanizado
– 2 x Arandelas ISO 7089 – 5 – 200 HV – galvanizados
– 2 x Tacos de nylon Tipo: S6 De la marca Fischer o semejante
Si elige otra base de fijación, un técnico deberá efectuar el montaje.
6. Escriba la fecha (mes/año) de la instalación en el adhesivo de
montaje adjunto y péguelo en la cabeza filtrante (consulte la Fig. 5).

6.5.2 Montaje de la cabeza filtrante

I
¡PRECAUCIÓN!
f La cabeza filtrante no debe quedar en ningún caso bajo la presión de la red de suministro de
agua durante un periodo de tiempo prolongado sin la bujía filtrante enroscada.
f El par de apriete de la pieza de empalme no debe superar los 15 Nm.

NOTA!
f La cabeza filtrante cuenta con un Aquastop, que evita que el agua salga al abrir la válvula de
cierre si no se ha instalado ningúna bujía filtrante.
f Deberá cerrar válvula de cierre montada por el usuario antes de desmontar la bujía filtrante.
Procedimiento:
1. Coloque la cabeza filtrante en el soporte del filtro.
2. Tenga en cuenta la dirección del flujo (consulte la Fig. 6).
3. Conecte las mangueras de entrada y salida de agua (preste
atención a los radios de curvatura) en la cabeza filtrante.
4. Conecte la manguera de entrada de agua a la válvula de cierre de
la entrada.
5. Conecte la manguera de salida del agua al aparato consumidor.
6. Abra la válvula de cierre y compruebe la estanqueidad del sistema.
7. Cierre la válvula de cierre.
6.6

Montaje de un contador de agua

BWT le recomienda instalar un contador de agua (en la entrada de la
bujía filtrante) que avise de la necesidad de sustitución de la bujía filtrante en caso de que el apara-
to consumidor, por ejemplo, una cafetera, no disponga de contador propio. El contador de agua le
mantendrá informado constantemente sobre la capacidad restante disponible de la bujía filtrante.
Procedimiento:
1. Lea detenidamente las instrucciones de manejo del contador de agua.
2. Monte el contador de agua en la cabeza filtrante. Tenga en cuenta la dirección del flujo.
Coloque la unidad indicadora (pantalla) en la zona visible. Programe el contador de agua y
póngalo en marcha de acuerdo con las instrucciones de funcionamiento.
3. Monte la manguera de salida de agua en la salida del contador.
4. Una la manguera de salida del agua con el aparato consumidor.
5. Abra la válvula de cierre.
6. Compruebe la estanqueidad de la instalación.
6.7 Determinación de la capacidad de filtración y ajustes del bypass/mezcla
Los ajustes de bypass/mezcla y la capacidad del filtro dependen de la dureza de carbonatos
del agua potable y del uso de la bujía filtrante.
Procedimiento:
1. Puede consultar la dureza de carbonatos en su empresa de suministro de agua o a través de un
rápido test (Test de la gota, Fig. 7). En función de la dureza de carbonatos y del uso, puede
elegir el ajuste del bypass y deducir la capacidad de filtración típica de la tabla 1-3 del capítulo 10.
Fig. 5
Fig. 6
